概述

高速公路项目中照明需求包含路灯、服务区照明、收费区照明、隧道区照明等部分。如何在保证照明需求的同时，兼顾管理人员的操作管理需求以及节能需求。也就成为了智能照明系统解决方案关注的重点。

安科瑞智能照明控制解决方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通讯控制技术，同时创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯，线材使用普通的屏蔽网线，一次性解决通讯与供电问题。

需安装在配电箱内的模块主要有开关驱动器、调光驱动器、IP网关等，这些模块使用35mm标准导轨安装；需安装在控制现场的模块主要有传感器和智能面板，其中传感器作为自动控制感应模块，嵌入式安装服务区在商铺、走廊顶部，用于检测相关区域是否有人员活动。有人经过时可以设定自动控制亮灯，人离开后在设定的时间内熄灯。智能面板等手动控制设备，可嵌墙安装在商铺入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。

系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。

配置方案

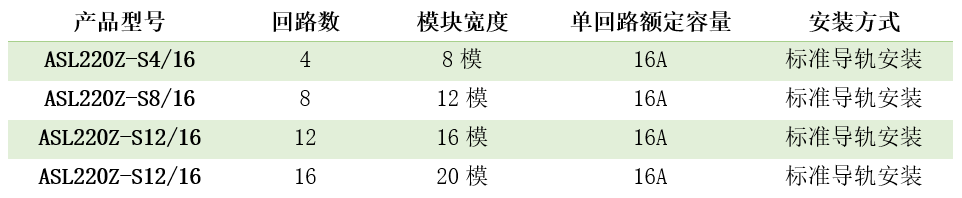

(1) 开关驱动器

功能说明

● 本地液晶显示，调试方便

●主从模块灵活组合

●模块上电/掉电后状态设置

●支持Modbus-RTU通讯

●自主协议ALIBUS通讯

●可设置15个场景功能

●延时控制功能，延时时间可设置0至65535s

●DI/DO接口，支持火灾等系统的联动控制

● 具备边缘计算能力，可脱网独立工作

● 阈值控制功能

● 分组控制功能

● 电流电压检测功能（选配）

● 过零投切保护功能（选配）

● 用户自主设置定时任务，可设30条

● 经纬度定时功能

● 本地事件记录

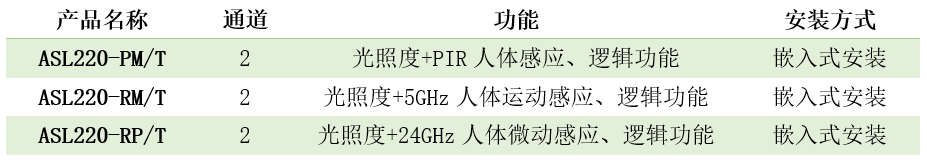

(2) 人体感应和光照度传感器

功能说明

● 红外人体感应及照度二合一功能

● 照度实时读取

● 照度采集周期可设

● 照度感应的阈值范围可设

● 手动进入/退出测试模式

● 双色指示灯显示通讯及感应状态

● 发送报文的时间间隔可调

● 自主协议ALIBUS通讯

● 开关功能

● 调光功能

● 延时控制功能

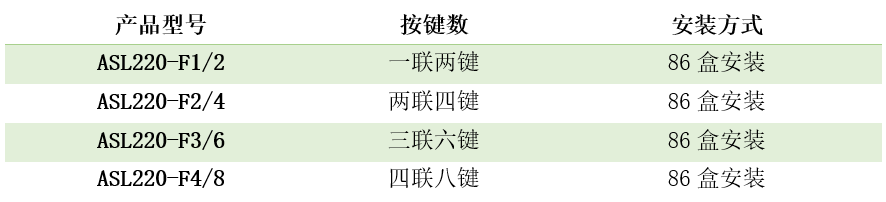

(3) 智能面板

功能说明

● 配置灵活，回路和按键可以一对一、一对多、多对一、多对多自由组合，方便快捷

● 24V低压总线供电，无需额外供电布线

● 实现弱电控制强电，确保人身安全

● 自主协议ALIBUS通讯

● 双色状态指示灯，可正确显示受控回路当前状态

● 支持防误触功能

● 单联开关功能

● 单键开关功能

● 调光功能

● 场景功能

● 数值发送功能

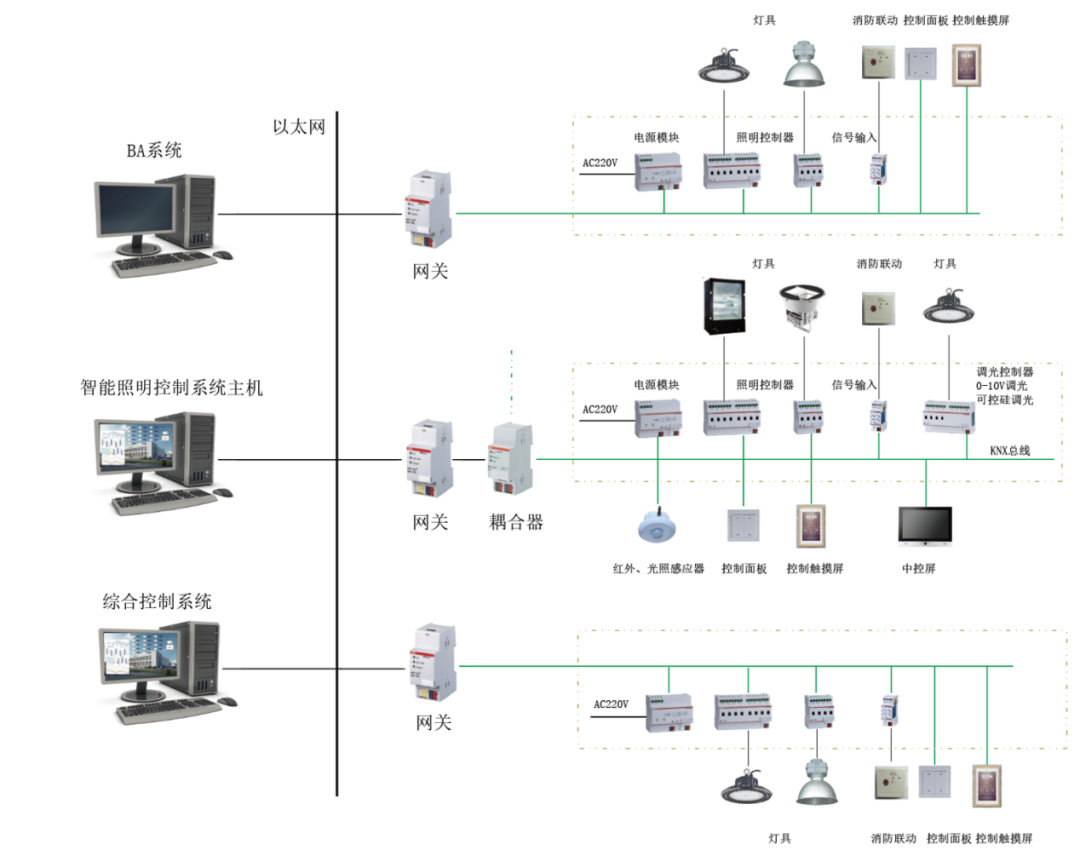

系统结构

系统功能

●区域控制

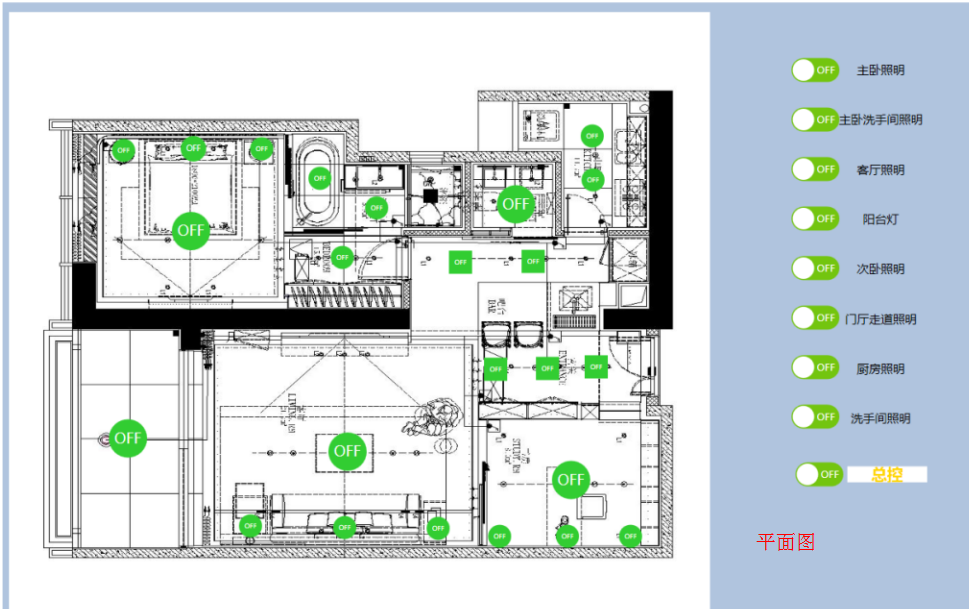

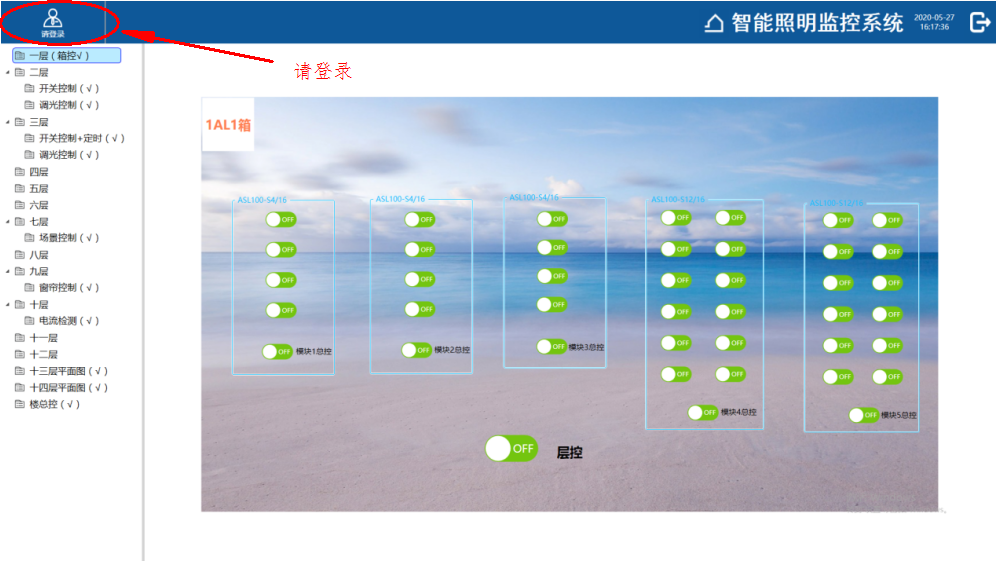

可以通过电脑或者触控终端控制一栋楼、某一层或某个区域所有照明灯具开关。可以对单个照明回路实现开关控制，还可对每个模块、箱子、楼层、自定义分区实现总控。现场受控回路的开关状态会实时反馈。

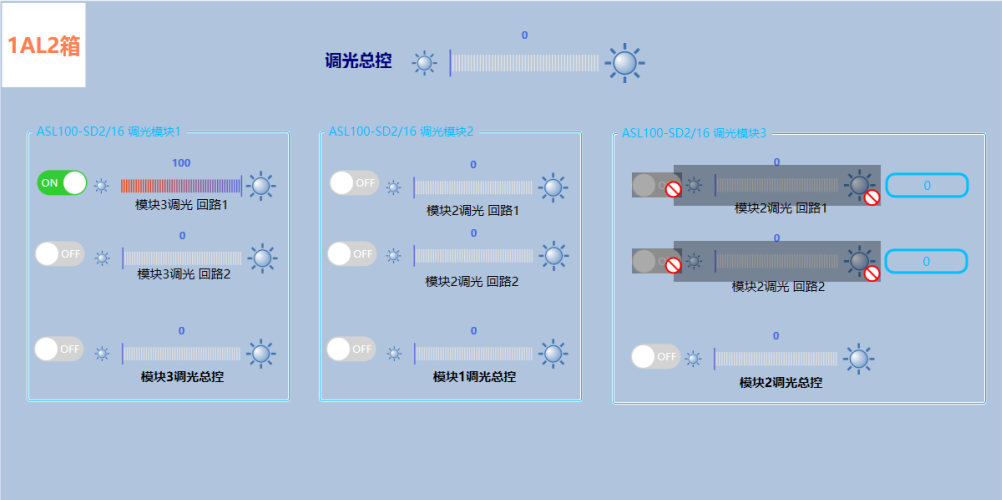

●调光控制

拖动调光控件，照明设备从0%到100%进行调光,点击左右两边的符号，可进行步进调光，一个步进增加/减少20%；通过图标的亮灭状态反馈现场开关的状态。

点击模块调光单控可以对一个模块的照明回路实现调光控制；

点击调光总控,可以对多个照明回路实现调光控制。

●定时控制

智能照明控制系统通过时钟管理器，实现有关区域照明的定时和自动管理功能，实现走廊、公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。

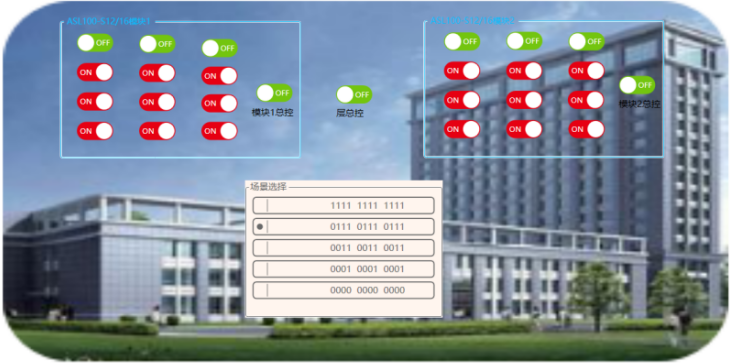

●场景控制

智能照明控制系统根据不同区域的功能需求，设定不同的场景模式，完成各种照明灯具的控制组合，达到美化工作环境、提高舒适度。

●人体感应控制

在通道、走廊、公共区域、楼梯间、会议室等场所布置人体感应传感器，当人员进入区域时，自动打开照明；当人员离开后，延迟一段时间再关闭，根据需求设定。

●窗帘控制

窗帘控制有两种控件，一种是开关和步进调节功能；另一种是无极调节和步进调节功能。

点击窗帘单控控件，可以开合百叶窗/窗帘或者调整百叶角度；

点击窗帘总控图标，可以对多路窗帘实现调光控制；

通过图标的亮灭状态，反馈现场窗帘的开合状态，数值表示窗帘的相对动作的值。

●电流检测

读取带电流检测开关驱动器所有回路的电流、开关控制，并自动分析回路是否有故障状态。电流值、故障状态显示、开关状态会实时反馈在界面上。
