WT2003H4-16S语音芯片按键录音及播放应用解析

WT2003H4-16S语音芯片按键录音及播放应用解析

产品•市场

随着智能电子产品语音交互需求的增强及快速发展，语音芯片已深入运用到各行各业。如何赋予电子产品的生命力，使产品发挥本身的功能的同时，实现语音交互。产品智能语音涉及到家电家居、出行、餐饮等，我们在实现产品具体功能的同时，产品能发声，能提示，能报警，实现这些播放声音的功能，就需要用到语音芯片。

唯创知音的WT2003H4-16S语音芯片，由其扩展的按键功能，既能实现按键录音播放，又能实现按键控制播放固定地址音频，可用于制作按压类录音玩具、录音喊话提示器、门店提示器、电动牙刷（目前市面上的电动牙刷大多只有按键控制启动，没有按键声音提示）等等。

本文以一款按压类录音播放玩具作为切入点，介绍WT2003H4-16S，目前市面上按压类玩具按键单一，只有按键录音或者播放功能，同时音质较差。而WT2003H4-16S语音芯片是一颗工业级高品质语音芯片，音质好，性能稳定，可同时实现按键录音和播放功能，可搭配唯创知音上位机软件实现自由更换固定地址的语音内容，可选择自动进入低功耗模式，因此延长产品使用的生命周期，降低综合成本。

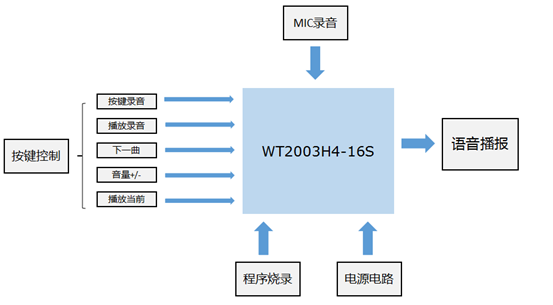

01 产品框架图

电源电路：采用干电池供电，也可通过USB口供电；

按键控制：5按键控制，录音/放音/下一曲/音量+-/播放当前曲目；

MIC录音：MIC录音电路，通过内部配置偏置电压，实现录音，电路应用简单；

语音播报：可直接推动8R/0.5W喇叭播放；

程序烧录：通过串口，搭配唯创知音上位机软件及离线烧录器，可实现在线和离线更换芯片内部固定地址的语音内容，自由切换。

02 芯片功能特点

1）工作电压：2.0-5.2V；

2）内置0.5W D类功放；

3）按键控制模式：触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，可用10个按键触发控制输出；

4）支持语音高品质音频格式，支持MP3和WAV格式，（音频码率支持8kbps~320kbps）声音优美；

5）低功耗，芯片设置5S不播放，自动进入休眠模式，功耗可达5uA以下，如为电池类产品，可大大延长其使用寿命；

6）16 bit高精度ADC和DAC；

7）大功率IO驱动能力，可直接驱动64mA；

8）内含4Mb存储空间，单芯片使用（使用内置容量）时内置语音需出厂前写入；

9）同时支持按键录音，按键播放固定地址语音功能；

10）可重复烧写芯片程序及语音

11）搭配上位机软件，轻松制作语音bin文件，通过程序烧录串口可自由更换语音；

03 设计应用案例

1）器件选型

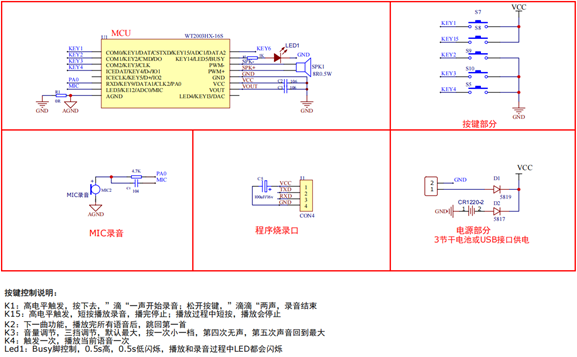

2）设计原理图

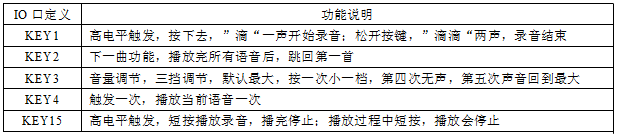

按键功能如下：
