使用IO引脚作为输入控制LED的教程

在本教程中，我们将学习如何使用另一个IO 引脚作为输入并控制额外的 LED。在不浪费太多时间的情况下，让我们评估一下我们需要什么样的硬件设置。

硬件设置和要求

由于需要将开关用作输入，我们首先需要的是一个按钮。我们还需要一个额外的 LED 来由该按钮控制。除了这两个之外，我们还需要一个电阻器来限制 LED 电流，以及一个用于下拉按钮的附加电阻器。这将在示意图部分进一步说明。我们需要的组件 -

一个按钮（任何种类的瞬时开关，特别是触觉开关）

LED的任何颜色

4.7k 下拉电阻

100R电阻

更不用说，除了上述组件，我们还需要基于N76E003 微控制器的开发板以及Nu-Link 编程器。此外，还需要面包板和连接线来连接所有组件，如下所示。

N76E003 LED和按钮接口电路

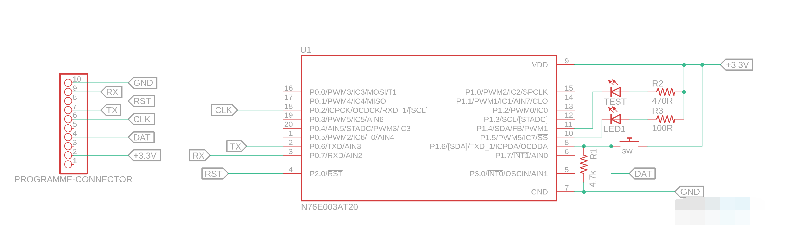

正如我们在下面的示意图中看到的，开发板内部的测试 LED 连接在端口 1.4上，另外一个 LED 连接在端口 1.5上。电阻 R3 用于限制 LED 电流。

在引脚 1.6 中，连接了一个名为 SW 的按钮。每当按下按钮时，引脚将变为高电平。否则会被 4.7K的下拉电阻R1 拉低。

该引脚也是编程器访问的与程序相关的引脚。它用于发送程序数据。但是，我们将看到选择这些引脚的原因，并获得有关N76E003 引脚映射的公平信息。

N76E003 引脚图

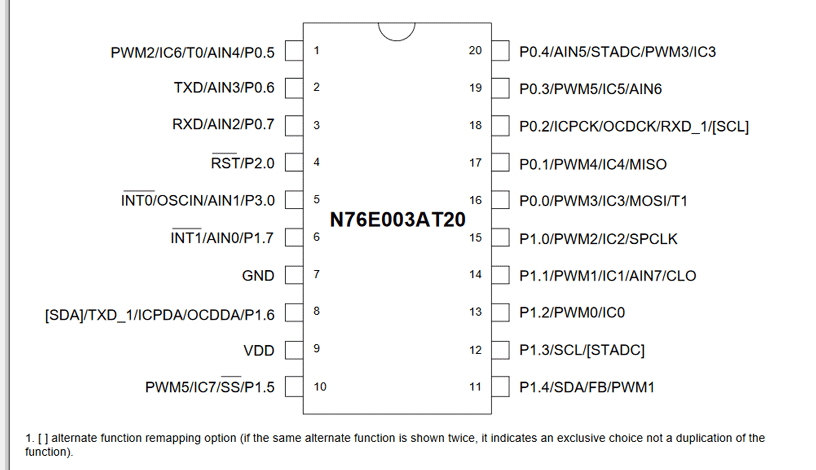

N76E003的引脚图如下图所示——

正如我们所看到的，每个引脚都有多种功能，可以用于不同的目的。让我们举个例子。引脚 1.7 可用作中断、模拟输入或通用输入输出操作。因此，如果任何引脚用作 I/O 引脚，则相应的功能将不可用。

因此，用作 LED 输出引脚的引脚 1.5 将失去 PWM 和其他功能。但这不是问题，因为该项目不需要其他功能。之所以选择引脚 1.5 作为输出，引脚 1.6 作为输入，是因为 GND 和 VDD 引脚最近可用，便于连接。

但是，在这个微控制器的 20 个引脚中，有 18 个引脚可以用作 GPIO 引脚。引脚 2.0 专用于复位输入，不能用作输出。除此引脚外，所有引脚均可配置为下述模式。

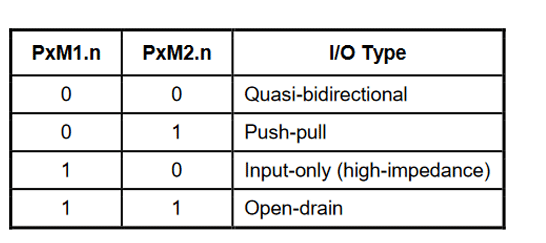

根据数据表，PxM1.n 和 PxM2.n 是两个寄存器，用于确定 I/O 端口的控制操作。现在，开始写入和读取 GPIO 端口是完全不同的事情。因为写入端口控制寄存器会改变端口的锁存状态，而读取端口会获得逻辑状态的状态。但要读取端口，必须将其设置为输入模式。

N76E003 的简单 GPIO 控制程序

本教程使用的完整程序可以在本页底部找到，代码解释如下。

将引脚设置为输入

让我们先从输入开始。如前所述，要读取端口的状态，需要将其设置为输入。因此，由于我们选择了 P1.6 作为我们的输入开关引脚，我们通过下面的代码片段行来表示它。

#define SW P16

需要将相同的引脚设置为输入。因此，在设置功能上，使用下面的行将引脚设置为输入。

无效设置（无效）{

P14_准模式；

P15_准模式；

P16_输入模式；

}

这一行P16_Input_Mode; 在“BSP include library”的Function_define.h头文件中定义，将pin位设置为P1M1|=SET_BIT6； P1M2&=~SET_BIT6。SET_BIT6也在同一个头文件中定义为 -

#define SET_BIT6 0x40

将引脚设置为输出

与输入引脚相同，板载测试 LED 和外部 LED1 使用的输出引脚也在代码的第一部分中定义了各自的引脚。

#define Test_LED P14

#define LED1 P15

这些引脚使用以下行在设置函数中设置为输出。

无效设置（无效）{

P14_Quasi_Mode; // 输出

P15_准模式；// 输出

P16_输入模式；

}

这些行也在Function_define.h头文件中定义，它将引脚位设置为P1M1&=~SET_BIT4; P1M2&=~SET_BIT4。SET_BIT6也在同一个头文件中定义为 -

#define SET_BIT4 0x10

无限循环

一个硬件，如果连接到电源并且工作正常，应该连续输出，应用程序永远不会停止。它无限次地做同样的事情。无限while循环的功能来了。while 循环内的应用程序无限运行。

而（1）{

Test_LED = 0;

sw_delay（150）;

测试_LED = 1；

sw_delay（150）;

如果（SW == 1）{

LED1 = 0；

}

其他 {

LED1 = 1；

}

}

}

上面的 while 循环根据sw_delay值使 LED 闪烁，并检查 SW 的状态。如果开关被按下，P1.6 为高电平，因此当按下时，读取状态为 1。在这种情况下，当开关被按下并且端口 P1.6 保持高电平时， LED1 将发光。

对 N76E003 进行编程并验证输出

在我们的 N76E003 入门教程中，我们已经学习了如何对 N76E003 进行编程，因此我们将在这里重复相同的步骤来对我们的电路板进行编程。代码编译成功，返回0个warning和0个Errors，使用Keil默认的刷机方式刷机。

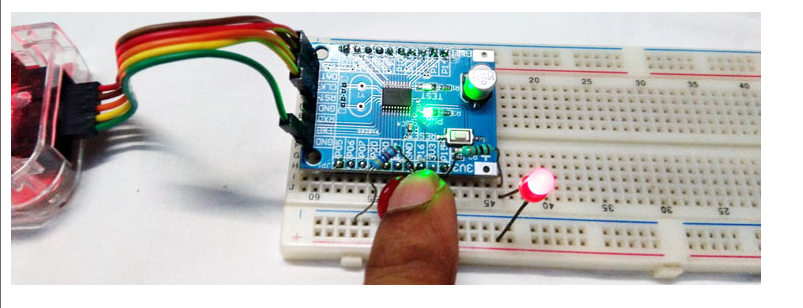

如上图所示，当我按下按钮时，我们的外部 LED 会亮起。

#include "N76E003.h"
#include "SFR_Macro.h"
#include "函数定义.h"
#include "Common.h"
#include "延迟.h"
#define Test_LED P14
#define LED1 P15
#define SW P16
无效设置（无效）；
无效 sw_delay (int ms);

无效的主要（无效）{
设置（）;
而（1）{ Test_LED = 0;

sw_delay(150);
测试_LED = 1；
sw_delay(150);
如果（SW == 1）{
LED1 = 0；
}
别的 {
LED1 = 1；
}

}
}

// 基于软件的延迟。时间不准确。
无效 sw_delay (int ms){
整数a，b；
对于（a=0；a<1296；a++）{
对于 (b=0; b }

}

//这是应用程序运行前的设置文件
无效设置（无效）{
P14_准模式；
P15_准模式；
P16_输入模式；
}
