基于STM32F030对24LC02进行代码读写

EEPROM可以掉电保存数据，是一种在产品中经常使用的器件，24Cxx 系列更是被广泛采用。下面是的工程在 24LC02 上调试通过，实现了字节读写，和页读写，MCU 是 STM32F030。采用了 MCU 的硬件 I2C 控制器。

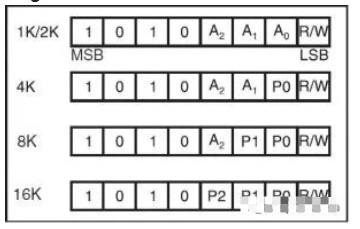

24LC02硬件连接：A2,A1,A0 接 GND, 地址为 A0。WP 接 GND，允许写入。24LC02 Page size 是 8 Bytes, 一共 256 个字节大小。如果要移植代码到其它芯片，需要注意 Page size 和页地址的不同。

网上有很多抱怨使用硬件 I2C 控制器不稳定，采用 GPIO 模拟 I2C 时序的同学。我们还是不推荐用模拟的方法，它会耗费比较多的MCU 系统时间。硬件 I2C 其实也是可以稳定运行的，需要注意以下几点：

1. 看一下芯片勘误表 Errata，有没有已知 Bug。

2. I2C 操作中途被打断，或受到脉冲干扰，SCL, SDA 可能被拉低锁死。尝试用 SCL 产生 9 个时钟脉冲让从器件或主控制器释放总线。这种方法可以解决掉绝大部分问题。这里需要注意，拉低总线的并不一定是从器件，有客户在总线锁死后，把 SCL SDA 线割断后发现这两根线任然是拉低的 (主控制器模块因为时序问题进入死锁)。

3. 总线上加具有总线恢复功能的缓冲器，如 LTC4307。

4. 选用带复位输人的 I2C 从器件。

5. 控制 I2C 从设备的电源，死锁后重新上电。

采用哪些方法，还是要综合考虑可靠性要求和成本。

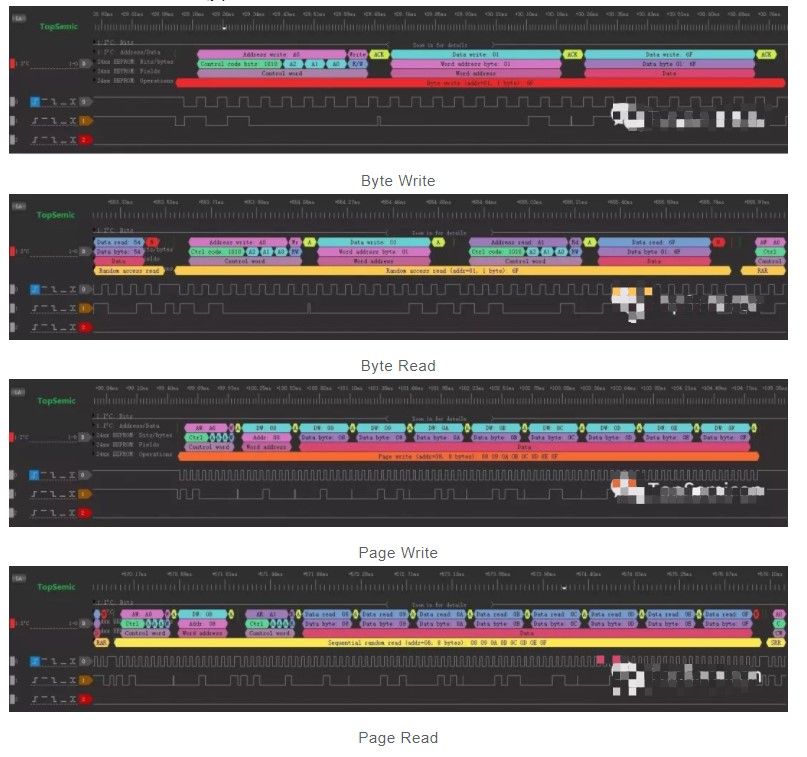

下面是实测的 24C02 读写时序
