单片机遥控开关MOS管详解

大家好，我是小亿。

说起MOS管，有些人的脑子里可能是一团浆糊，书上说的文字一大堆，今天小亿从物联网实用角度来介绍MOS管中最常用的NMOS，让你做到举一反三。

首先来看图，我们可以用手通过控制开关来实现对灯光的控制。

但如果想用Arduino或者单片机去控制灯泡的话，就需要使用MOS管来替换开关。

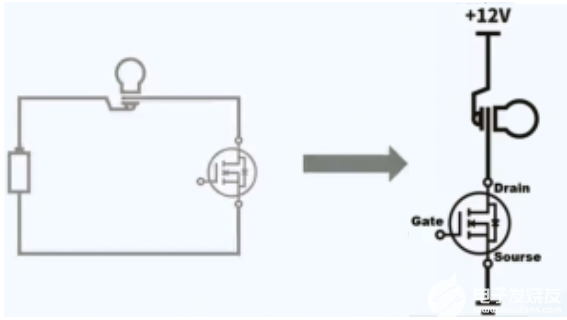

我们把图稍微转换一下，我们可以看到MOS管是有三个端口，即三个引脚，分别为Gate、Drain、Source，简称G、D、S。

我们把单片机的一个IO口接到MOS管的Gate端口，就可以控制这个灯泡的亮灭。当单片机的IO口输出为高时，NMOS等效被闭合的开关，灯光被打开；输出为低时，NMOS等效开关松开，灯光被关闭。

如果我们不停地切换开关，灯光就会闪烁；如果切换速度更快，因为人眼的视觉暂留效应，灯光就不闪烁了。此时我们还能通过调节这个开关的时间来调光，这就是PWM波调光，以上就是MOS管最经典的用法，它实现了单片机的IO口控制一个功率器件。当然你完全可以把灯泡替换成其他的器件（如水泵、电机等）。

是不是简单易懂啊。
