如何用Raspberry Pi触发喷水灭火系统

本文将介绍如何用一个简单且廉价的 Raspberry Pi、基于Web的系统替换您的喷水灭火控制器。

在这个项目中，我使用了一个崭新的 Raspberry Pi，在上面安装了 OpenSprinkler，并使用了一个简单的继电器板来触发我家的喷水灭火系统。为了安排我的自动喷水灭火系统，我访问了一个由 Raspberry Pi 在我的家庭网络上提供的网页。该网页只能在我的家庭 WiFi 网络上访问。

第 1 步：准备 SD 卡

我的 SD 卡预装了“精简版”Raspian。由于使用的是 Raspberry Pi Zero，因此我没有将任何显示器或键盘连接到它。我建议将 Raspberry Pi Zero 连接到您的无线网络并从您的计算机远程访问它。

以下步骤允许 Raspberry Pi 访问您的 WiFi 网络并启用远程访问。

将 SD 卡插入计算机上的读卡器。

添加文件以启用 WiFi 访问。

在 SD 卡的基本目录中创建一个文件wpa_supplicant.conf。输入您的 WiFi 详细信息，将占位符文本替换为您自己的详细信息。

country=AU

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev

update_config=1

network={

ssid=“TheWiFiNetwork”

psk=“ThePassword”

key_mgmt=WPA-PSK

}

添加文件以启用 SSH

在引导目录中创建一个名为ssh. 这将启用 Secure Shell，这将允许您从远程计算机连接到您的 Raspberry Pi。

第 2 步：启动和访问 Raspberry Pi

将 SD 卡放入您的 Raspberry Pi 并打开电源。

在您的计算机上安装并运行 Putty。

使用 Putty，打开到 Raspberry Pi 的远程会话

default hostname： raspberrypi

user： pi

pass： raspberry

配置您的树莓派。

更改主机名、密码并进行配置：

运行：永久启用 SSH。sudo raspi-config

更新/安装您想要的任何其他软件包

例如：

apt-get update

apt-get upgrade

Could update raspian： sudo apt-get dist-upgrade

安装 GPIO Zero

（可选，以便pinout稍后运行命令）

sudo apt install python3-gpiozero

第 3 步：安装 OpenSprinkler Pi

sudo su

所以你不必sudo为每个命令。

安装 git。

apt-get install git

将目录更改为 /usr/local

cd /usr/local

克隆 OpenSprinkler 固件存储库。

这将在 /usr/local 中创建一个名为 OpenSprinkler 的目录。

git clone https://github.com/OpenSprinkler/OpenSprinklerGen2 OpenSprinkler

进入 OpenSprinkler 目录并构建固件。

cd OpenSprinkler

。/build.sh

构建脚本会询问您是否要在启动时运行该软件，回答是。如果编译正常，您应该/usr/local/OpenSprinkler/OpenSprinkler准备好一个可执行文件。继续运行可执行文件来测试它。按 control-C 退出。

重新启动您的 Pi，OpenSprinkler 应该会自动启动。您可以测试如果它返回进程 ID 号，则 OpenSprinkler 已自动启动并正在运行。如果它什么也没返回，那么就出了问题；检查前面的步骤。

pgrep OpenSprinkler

在您的计算机上打开浏览器到http://hostname:8080，其中主机名是您的 Raspberry Pi 的名称。这将访问 OpenSpinkler Web 界面。默认密码：opendoor. 计算机必须与 Raspberry Pi 在同一网络上。

该网页由您的 Raspberry Pi 提供服务。

第 4 步：将中继板连接到您的 Raspberry Pi

我使用了一个带有 4 个继电器的继电器板。板上的每个继电器将控制 1 个洒水区。当继电器从 Raspberry Pi 的通用输入/输出 （GPIO） 引脚接收到信号时，该继电器将激活它所连接的喷水灭火区域。

远程连接到您的 Raspberry Pi 时，运行 GPIO Zero pinout 命令。这将显示 Raspberry Pi 上的 GPIO 引脚图。

pinout

决定要使用哪些引脚来激活洒水器。我选择了引脚 5、6、13，因为它们在我的 Raspberry Pi Zero WH 上彼此相邻。

关闭你的树莓派。

sudo halt

拔下电源。

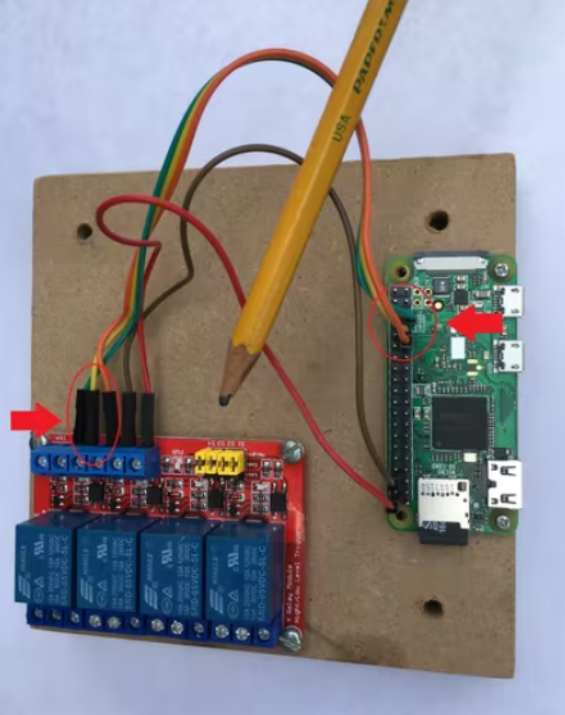

将 Raspberry Pi 上的 GPIO 引脚连接到继电器的输入端子。每个继电器将控制一个洒水区。我有三个喷水区。

记下哪些引脚连接到哪个继电器。

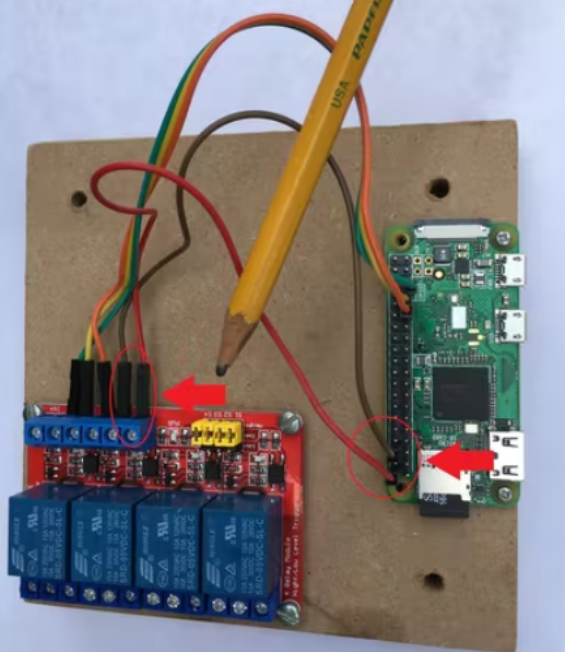

将 Raspberry Pi 的 5V 输出和接地引脚连接到继电器的电源输入和接地。

第 5 步：配置 OpenSprinkler

现在连接继电器后，重新启动您的 Raspberry Pi。

在您的家用计算机或平板电脑上，转到：默认密码：此网页由您的 Raspberry Pi 提供服务，它正在运行之前安装的 OpenSprinkler 软件。http://hostname:8080

opendoor

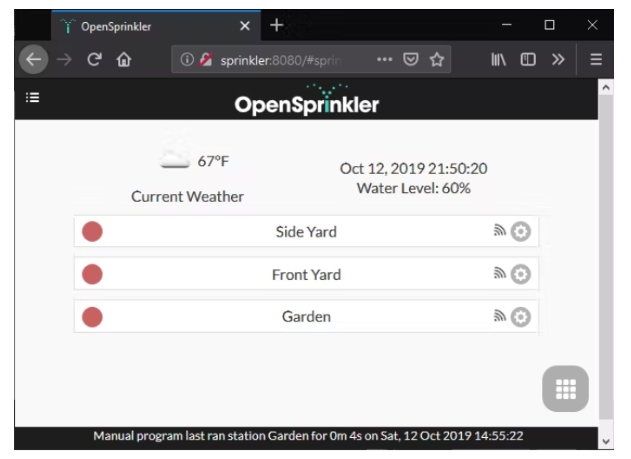

通过 Web 界面将您的洒水区添加到 OpenSprinkler。

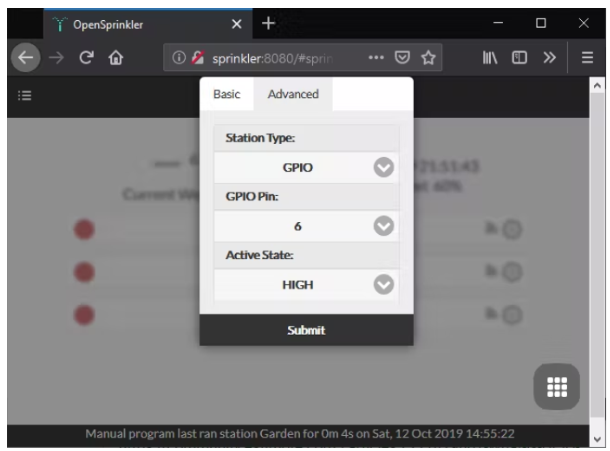

对于每个区域，您必须配置将用于该区域的 GPIO 引脚。

活动状态高或低：继电器和 OpenSprinkler 的配置方式应相同。高电平有效，或低电平有效。我使用 High 作为活动状态。

通过 Web 界面激活其中一个喷水区。您应该会听到连接到该区域 GPIO 引脚的继电器发出的咔嗒声。

第 6 步：将您的喷水灭火系统连接到继电器板

许多喷水灭火系统通过向喷水阀发送 24V 交流电流来激活每个区域。这将打开值。这就是我的系统的工作方式。

我使用了旧洒水控制器的 24V 电源。

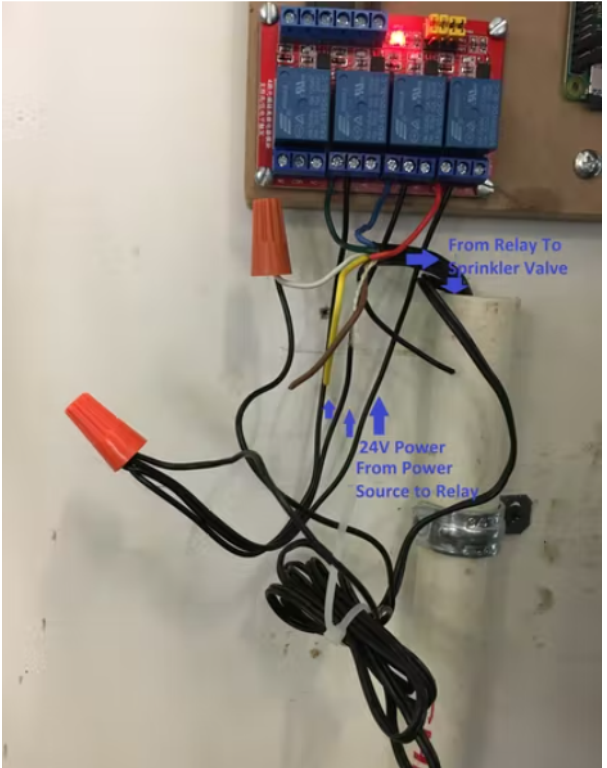

我将 24V 电源的一侧连接到每个区域的继电器的公共端子。当 Raspberry Pi 向继电器发出信号（GPIO 到继电器输入端）时，继电器完成电路。当继电器闭合电路时，喷淋阀接收 24V 电流并启动。喷水阀导线的另一侧连接到喷水器电源的另一侧。

动力流程：洒水器电源=》通过继电器=》通过洒水阀=》回到洒水器电源的其他端子

第 7 步：访问 OpenSprinkler，激活您的洒水器

http://hostname:8080

通过 Web 界面触发喷水灭火区域并测试您的喷水灭火系统是否启动。
