本文导读

为了便于用户快速开发产品，ZLG致远电子研发设计了基于AWorks平台的，集MCU、DDR、NandFlash、硬件看门狗等等于一体的，满足工业应用的M28x-T（ARM9核）与M6G2C（A7核）系列核心板。本文为《面向AWorks框架和接口的编程（上）》第二部分硬件篇——ARM9&DSP&Cortex-A系列核心板——第3~4小节：M28x-T核心板(ARM9核)和M6G2C核心板（A7核）。

3.3 M28x-T核心板(ARM9核)

3.3.1 概述

M28x-T系列MiniARM（M283-64F128LI-T、M283-128F128LI-T、M287-64F128LI-T、M287-128F128LI-T四款核心板的简称）核心板是ZLG致远电子精心设计的采用板对板连接器接口的低功耗、高性能的嵌入式核心板，处理器采用NXP基于ARM9内核的i.MX283/7，主频高达454MHz，集成了DDR2、Nand Flash、硬件看门狗，支持多种通讯方式，比如UART、I²C、I²S、Ethernet、USB等，同时内部集成了电源管理单元PMU，减小了系统功耗，大大地简化了系统电源设计，并降低了产品设计成本。

M28x-T系列核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如，工业控制、现场通信、数据采集等领域。如图3.7和图3.8所示为M283-T及M287-T系列核心板产品示意图，其工控评估板详见图3.9。

3.3.2 产品特性

CPU：NXP i.MX283/ 7；
运行频率：454MHz；
支持64/128M DDR2；
支持128MB NandFlash；
内置电源管理单元PMU；
预装Linux系统，可支持AWorks操作系统；
支持独立硬件看门狗；
支持多种文件系统，支持SD/MMC卡、U盘读写；
支持1路USB2.0 HOST、1路USB2.0 OTG；
支持2路10M/100M以太网接口，支持交换机功能；
支持多达6路串口、2路CAN；
支持1路SD Card接口，1路SDIO；
1路I²C、1路SPI、1路I²S及4路12位ADC；
内置LCD控制器，分辨率最高达800×480；
支持4线电阻式触摸屏接口；
支持JTAG调试接口；
支持多种升级方式；
采用6层PCB工艺；
尺寸30mm×48mm；
工作电压：3.3V±2%；
采用高精度板对板连接器；
所有元器件均符合工业级-40℃~+85℃要求。

3.3.3 产品功能框图

M28x-T系列核心板将i.MX283/7、DDR2、NandFlash、硬件看门狗等集成到一个尺寸只有30mm×48mm模组中，使其具备了无与伦比的性价比，其功能框图详见图3.10

图3.10 M28x-T系列核心板功能框图

3.3.4 产品选型

M28x-T系列核心板的具体参数详见表3.8，用户可以根据自己的项目技术需求选择合适的核心板做二次开发。

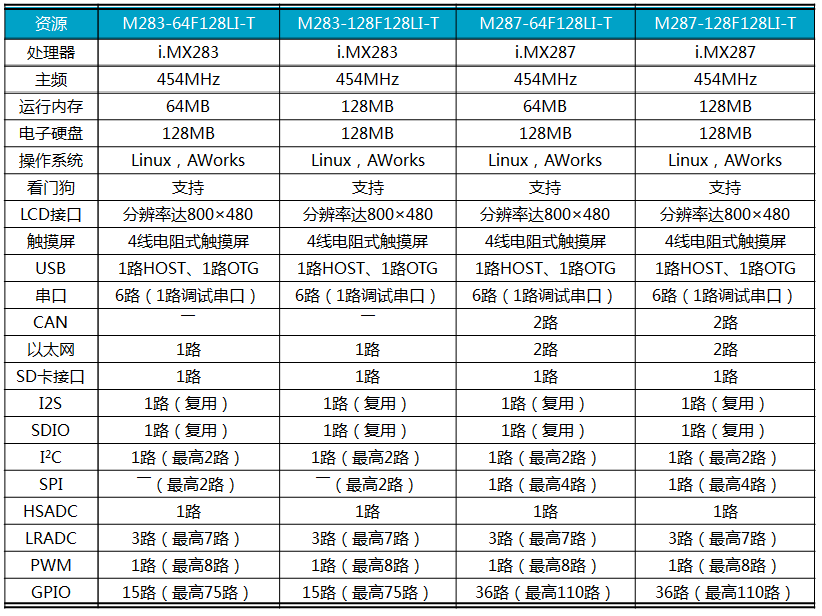

表3.8 M28x-T系列核心板产品选型表

3.3.5 I/O信息

M28x-T系列核心板为了配合标准驱动软件开发，产品出厂时的固件为I/O设置了默认功能，如果需要更换管脚功能属性时，用户可以参考手册，认真了解驱动架构，并在提供的BSP开发包基础上自行修改驱动，适配自己需要的功能。配置完后，需检查每个管脚配置是否正确，避免驱动冲突。

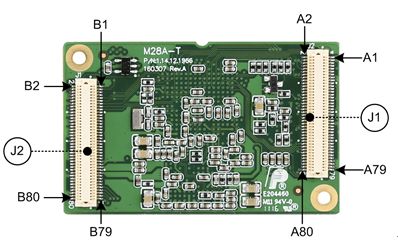

图3.11 M28x-T系列连接器管脚排列

如图3.11所示为核心板产品管脚排列示意图，核心板采用了J1（A1 ~ A80）和J2（B2 ~ B80）两个精密的板对板连接器将处理器的资源从背面引出。J1和J2两个连接器对应引脚的出厂默认功能分别详见详见表3.9和表3.10。

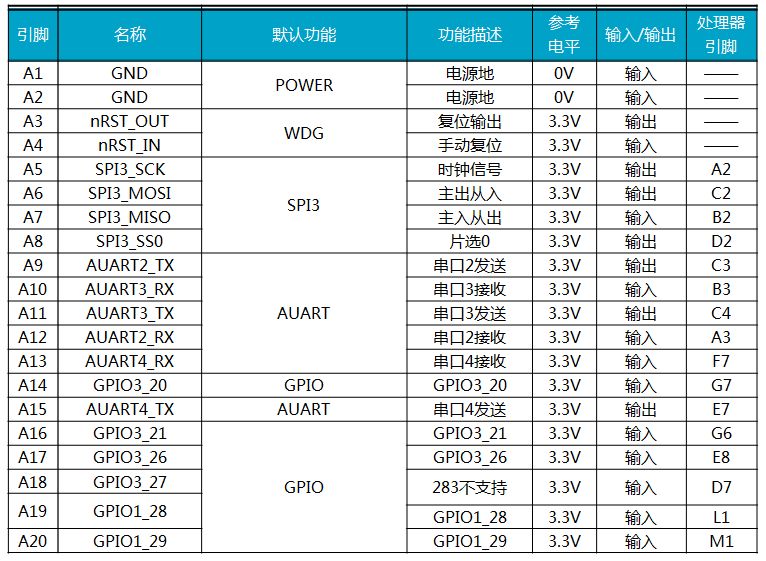

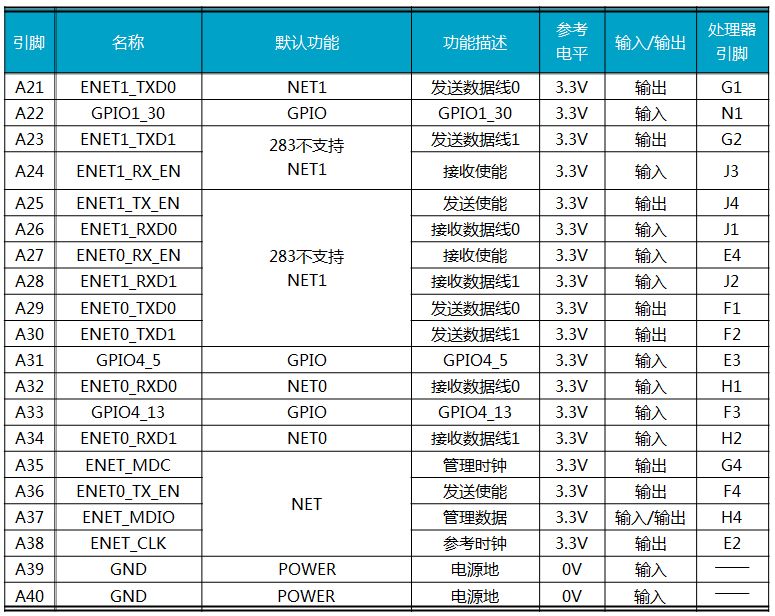

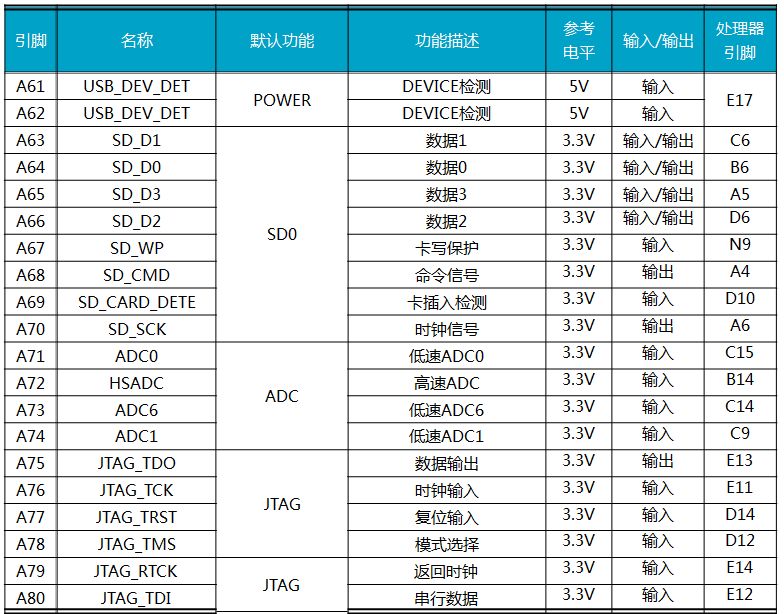

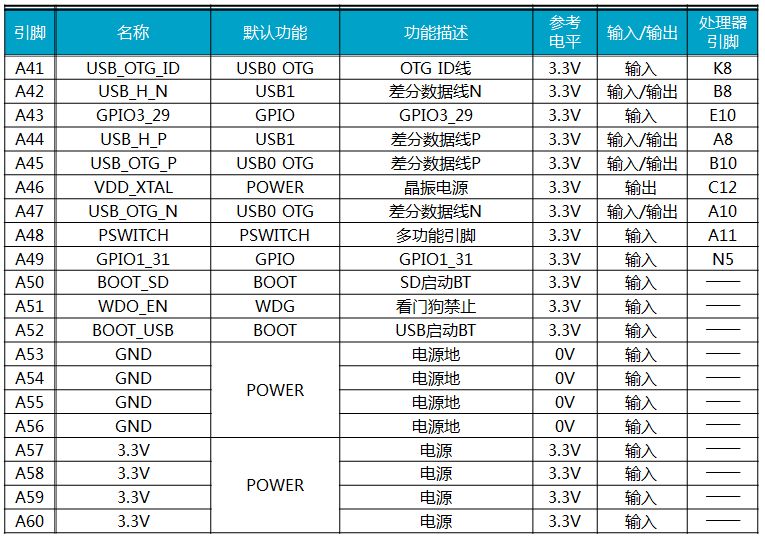

表3.9 M28x-T核心板管脚定义（A）

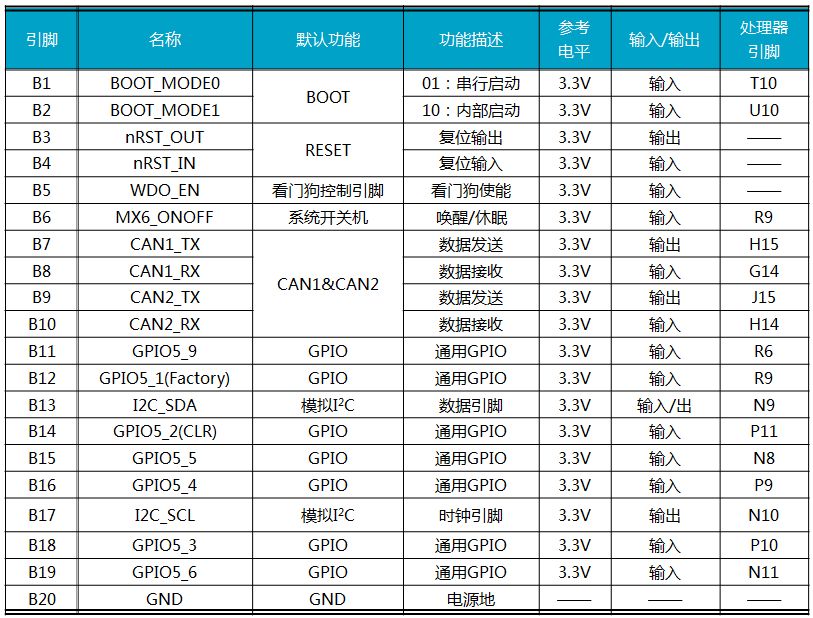

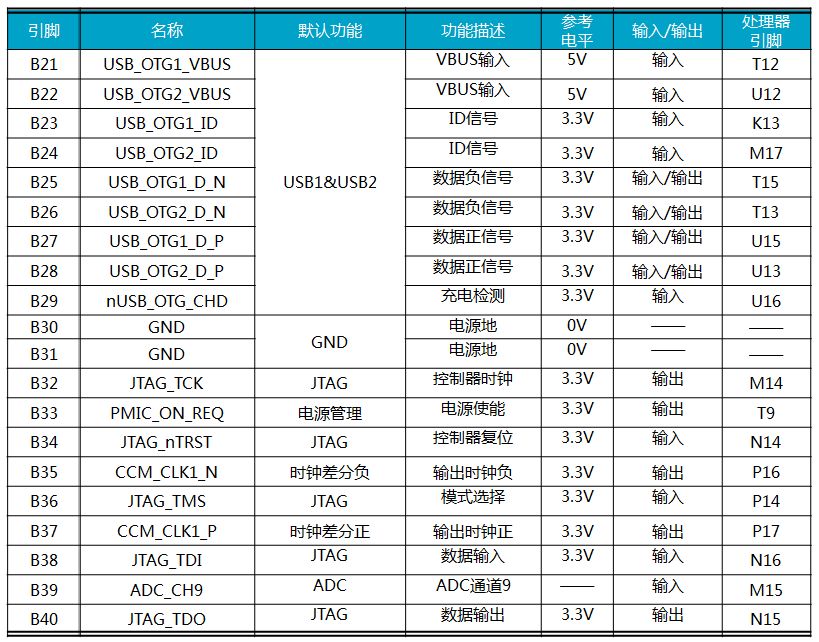

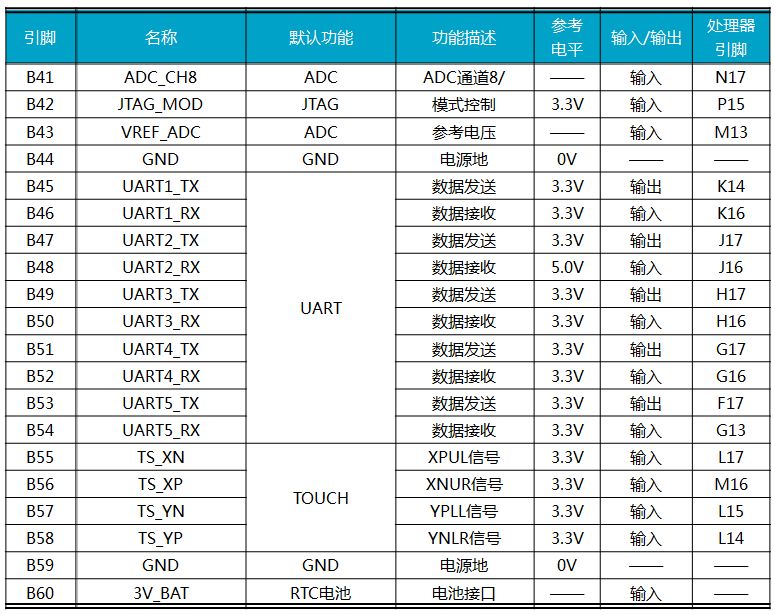

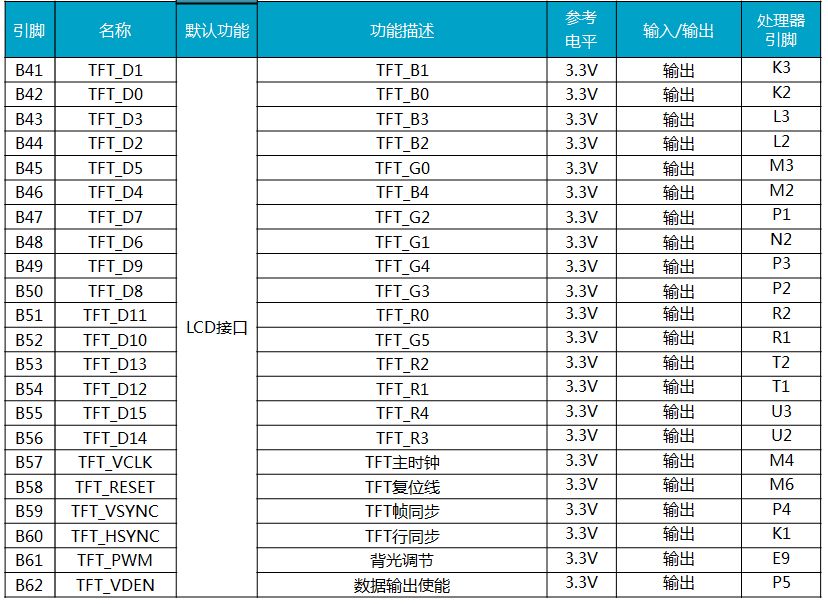

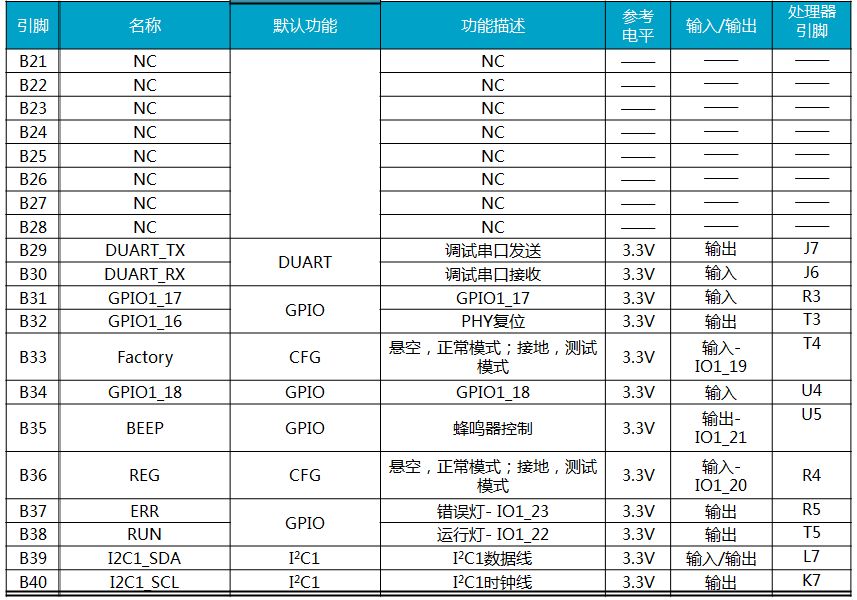

表3.10 M28x-T核心板管脚定义（B）

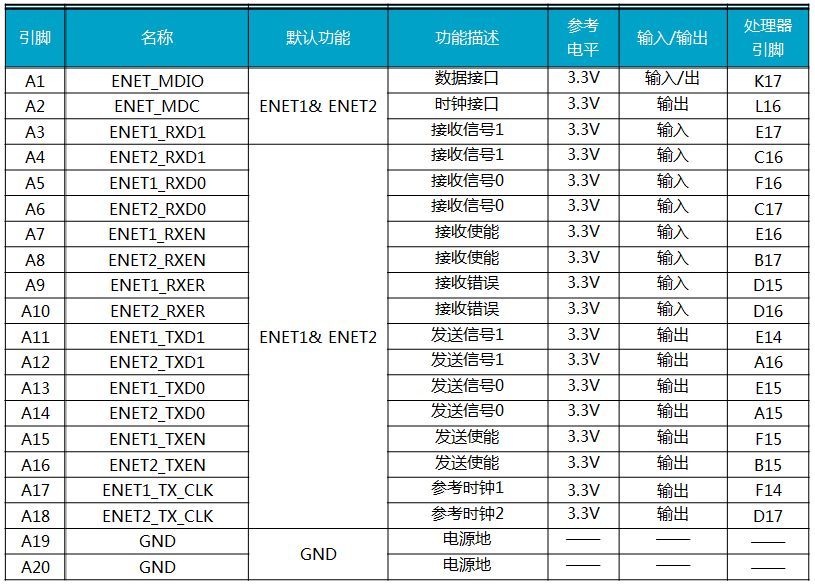

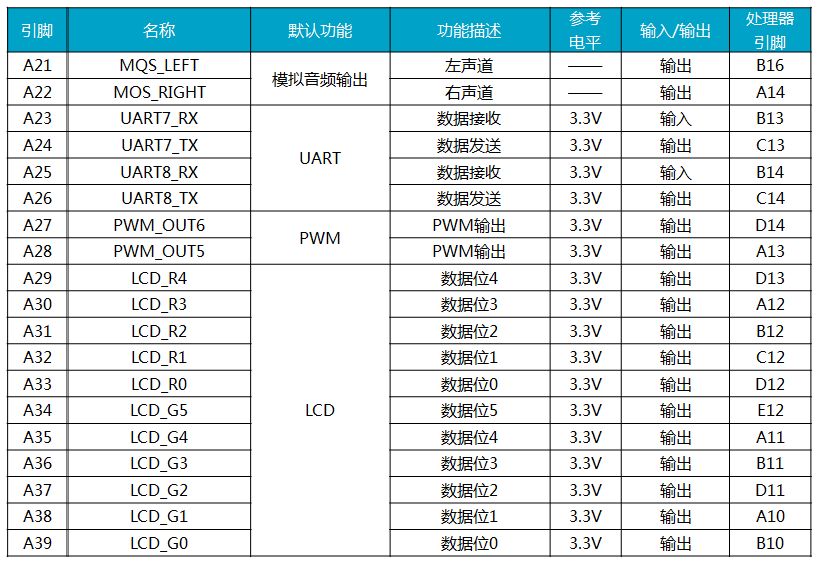

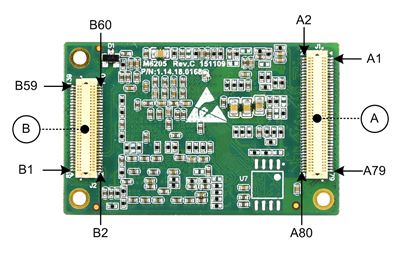

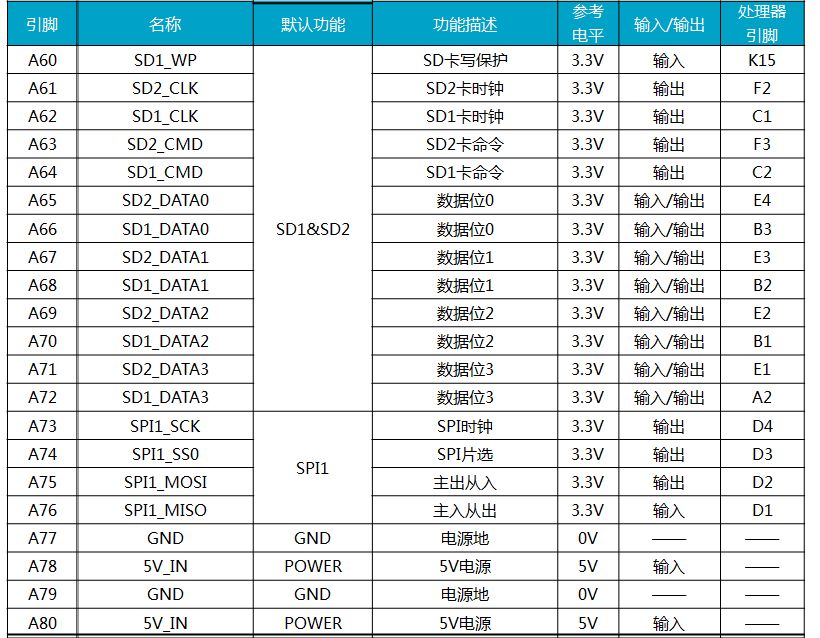

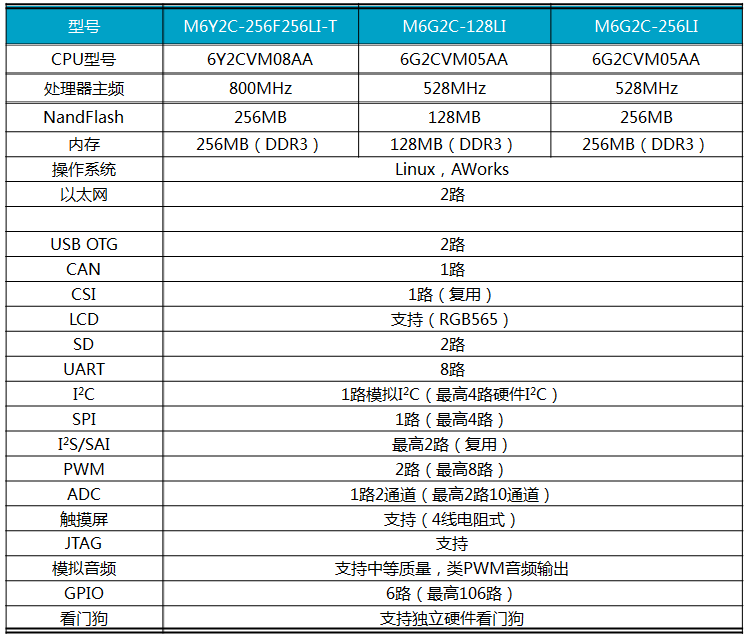

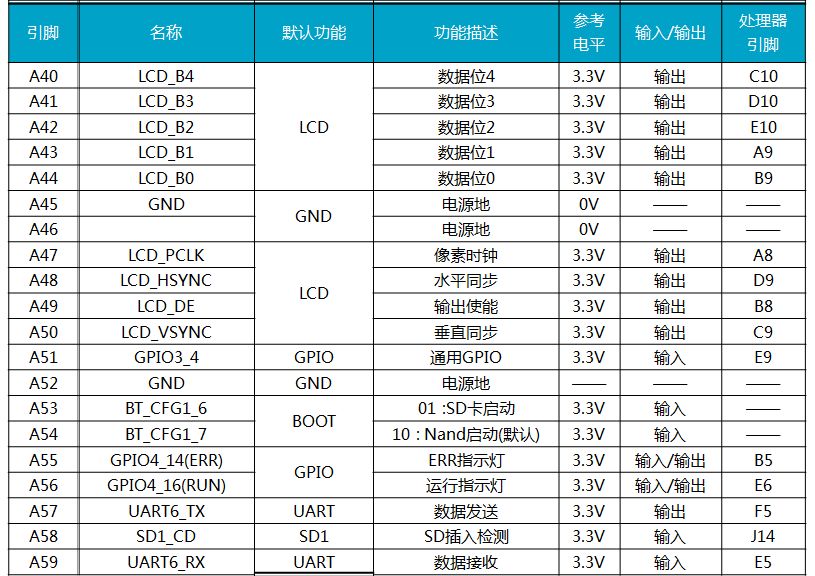

3.4 M6G2C核心板(A7核)

3.4.1 概述

M6G2C系列核心板（M6G2C-128LI、M6G2C-256LI、M6Y2C-256F256LI-T三款核心板的简称）是ZLG致远电子精心设计的采用板对板连接器接口的低功耗、高性能的嵌入式核心板，采用NXP基于性能更优的Cortex-A7内核处理器，主频可选528MHz和800MHz，集成了DDR3、NandFlash、硬件看门狗、自带8路UART、2路USB OTG、最高2路CAN-bus、2路以太网等强大的工业控制通讯接口。

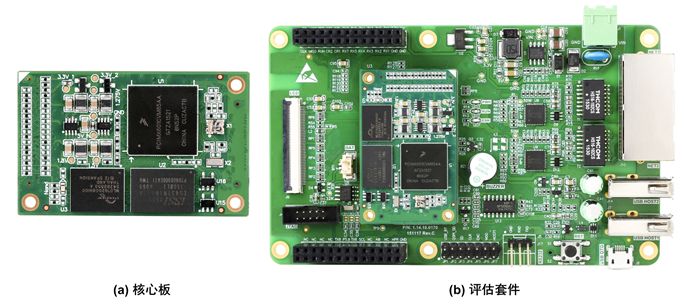

M6G2C系列核心板，具备完整的最小系统功能，可有效缩短用户的产品开发的周期。核心板通过严格的EMC和高低温测试，保证核心板在严酷的环境下也能稳定工作。图3.12（a）所示为M6G2C系列核心板产品示意图，其工控评估板详见图3.12（b）。
