做单片机设计，STM32 GPIO外部中断你必须知道

一、STM32中断分组：

STM32 的每一个GPIO都能配置成一个外部中断触发源，这点也是 STM32 的强大之处。STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。STM32F103 的中断控制器支持 19 个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。STM32F103 的19 个外部中断为：

线 0~15：对应外部 IO 口的输入中断。线 16：连接到 PVD 输出。

线 17：连接到 RTC 闹钟事件。

线 18：连接到 USB 唤醒事件。

二：外部中断的配置过程：

1、配置触发源GPIO口：

因为GPIO口作为触发源使用，所以将GPIO口配置成输入模式，触发模式有以下几种：

a.GPIO_Mode_AIN ，模拟输入（ADC模拟输入，或者低功耗下省电）

b.GPIO_Mode_IN_FLOATING ，浮空输入

c.GPIO_Mode_IPD ，带下拉输入

d.GPIO_Mode_IPU ，带上拉输入

GPIO_InitTypeDef GPIO_InitStructure;//定义结构体

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE,ENABLE);//使能时钟

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;//选择IO口 PE2

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//设置成上拉输入

GPIO_Init(GPIOE, &GPIO_InitStructure);//使用结构体信息进行初始化IO口

2、使能AFIO复用时钟功能：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

3、将GPIO口与中断线映射起来：

GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);

4、中断线上进行中断初始化：

EXTI_InitTypeDef EXTI_InitStructure;//定义初始化结构体

EXTI_InitStructure.EXTI_Line=EXTI_Line2; //中断线的标号 取值范围为EXTI_Line0~EXTI_Line15

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断模式，可选值为中断 EXTI_Mode_Interrupt 和事件 EXTI_Mode_Event。

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//触发方式，可以是下降沿触发 EXTI_Trigger_Falling，上升沿触发 EXTI_Trigger_Rising，或者任意电平（上升沿和下降沿）触发EXTI_Trigger_Rising_Falling

EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure);//根据结构体信息进行初始化

5、中断优先级配置：

NVIC_InitTypeDef NVIC_InitStructure;//定义结构体

NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn; //使能外部中断所在的通道

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级 2，

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02; //子优先级 2

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道

NVIC_Init(&NVIC_InitStructure); //根据结构体信息进行优先级初始化

6、外部中断服务函数的编写：

外部中断函数分别为：

EXPORT EXTI0_IRQHandler

EXPORT EXTI1_IRQHandler

EXPOR T EXTI2_IRQHandler

EXPORT EXTI3_IRQHandler

EXPORT EXTI4_IRQHandler

EXPORT EXTI9_5_IRQHandler

EXPORT EXTI15_10_IRQHandler

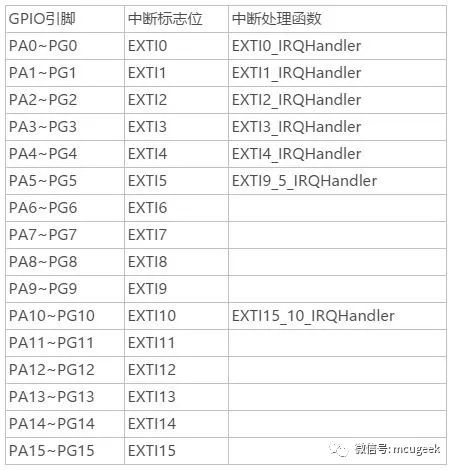

中断线 0-4 每个中断线对应一个中断函数，中断线 5-9 共用中断函数 EXTI9_5_IRQHandler，中断线 10-15 共用中断函数 EXTI15_10_IRQHandler。

void EXTI2_IRQHandler(void)

{

if(EXTI_GetITStatus(EXTI_Line2)!=RESET)//判断某个线上的中断是否发生

{

中断逻辑…

EXTI_ClearITPendingBit(EXTI_Line2); //清除 LINE 上的中断标志位

}

}

三、关于使用GPIO口接按键进行外部中断的配置说明：

使用按键进行外部中断的时候，一般都需要进行按键延时消抖以及松手检测的相关处理，中断函数可以参看以下代码：

void EXTI2_IRQHandler(void)

{

delay_ms(10);//延时消抖

if(KEY2==0) //按键真的被按下

{

LED0=!LED0;

}

while(KEY2!=0);//等待松手

EXTI_ClearITPendingBit(EXTI_Line2); //清楚中断标志位

}

当然，如果你的按键是允许长按功能的，那么就进行别的逻辑操作，这里不作研究。
