单片机的按键消抖与几种按键电路

一、 硬件消抖 ：

按键防抖电路控制电路

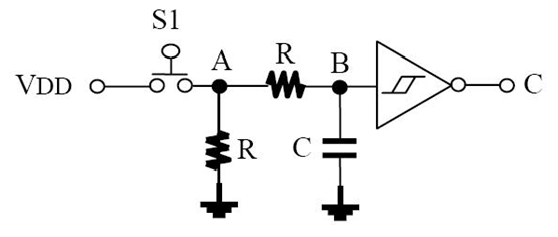

所示利用RC 积分电路来达成杂波的滤除与波形修整的电路(如图1 )。

在S1 ON 的瞬间由于接触弹跳的关系，会使A 点电压呈现高速的断续现象，再S1 OFF时亦然，详（如图2所示），然而由于电容两端电压需由电压经电阻慢慢充电才会上升，使得B 点电位缓步上升情形：S1 OFF 时亦然，电容电压经R 放电，使B 点电压缓缓下降。此一变化，经史密特反相修整后，可得一标准负脉波输出，如波形图C 点所示。

用其他的各类触发器，锁存器亦可达到消抖效果。

二、 软件消抖 ：

通过软件延时10ms达到消除抖动的效果，不加文字赘述。

三、 按键电路 ：

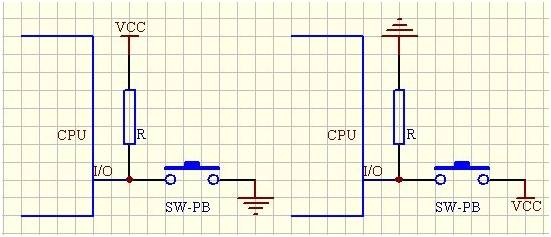

独立按键

矩阵按键

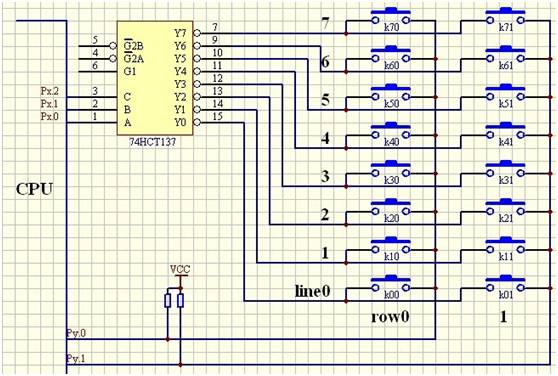

译码按键

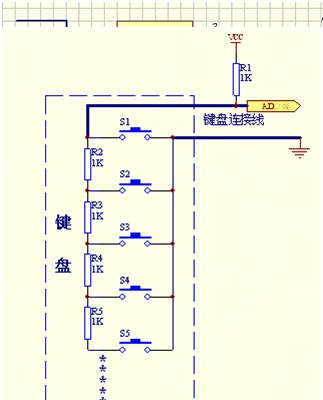

AD模拟按键

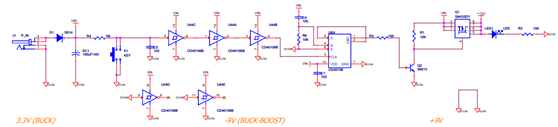

锁定按键
