单片机按键消抖的方法，硬件软件都可以实现

不管设计一个什么作品，按键总是少不了的，对于按键你知道那些呢？

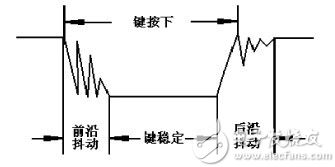

通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而作的措施就是按键消抖。

图1

抖动时间

抖动时间的长短由按键的机械特性决定，一般为5ms～10ms。这是一个很重要的时间参数，在很多场合都要用到。

按键稳定闭合时间的长短则是由操作人员的按键动作决定的，一般为零点几秒至数秒，大家可以用示波器测试一下。键抖动会引起一次按键被误读多次。为确保CPU对键的一次闭合仅作一次处理，必须去除键抖动。在键闭合稳定时读取键的状态，并且必须判别到键释放稳定后再作处理。

下面是两种消抖方法：

一、 硬件消抖 ：

按键防抖电路控制电路

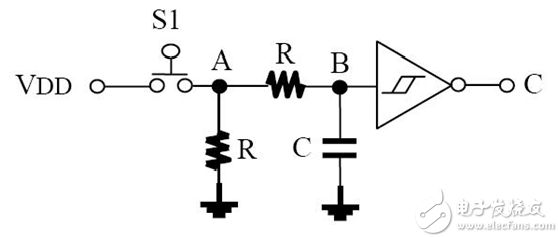

所示利用RC 积分电路来达成杂波的滤除与波形修整的电路(如图1 )。

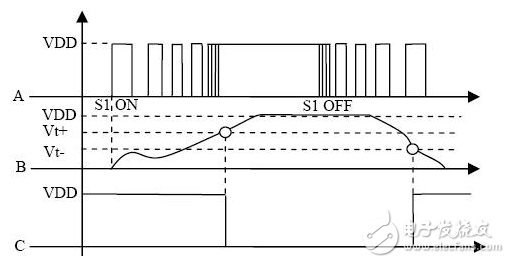

在S1 ON 的瞬间由于接触弹跳的关系，会使A 点电压呈现高速的断续现象，再S1 OFF时亦然，详（如图2所示），然而由于电容两端电压需由电压经电阻慢慢充电才会上升，使得B 点电位缓步上升情形：S1 OFF 时亦然，电容电压经R 放电，使B 点电压缓缓下降。此一变化，经史密特反相修整后，可得一标准负脉波输出，如波形图C 点所示。

用其他的各类触发器，锁存器亦可达到消抖效果。

二、软件消抖 ：

通过软件延时10ms达到消除抖动的效果，不加文字赘述。

三、按键电路 ：

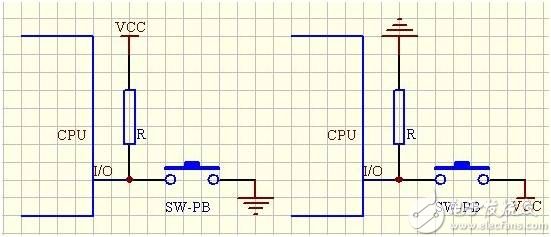

独立按键

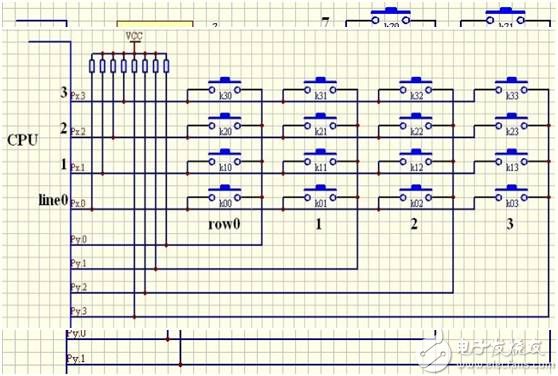

矩阵按键

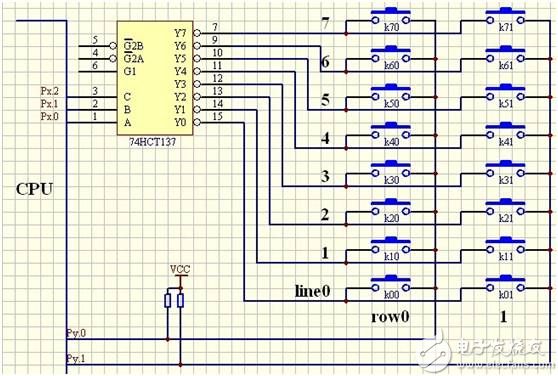

译码按键

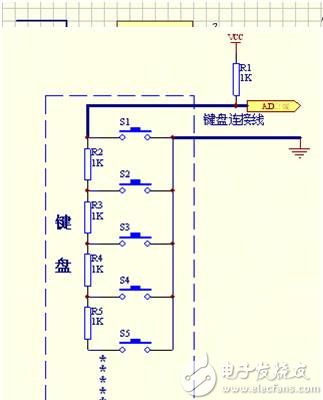

AD模拟按键

锁定按键
