51单片机知识分享之数码管模块开发

时间:2017-10-30 09:42

人气:

作者:admin

导读:数码管内部由七个条形发光二极管和一个小圆点发光二极管组成,根据各管的亮暗组合成字符。常见数码管有10跟管脚。其中有两个公共端,根据内部发光二极管的接线形式可分为共阴极...

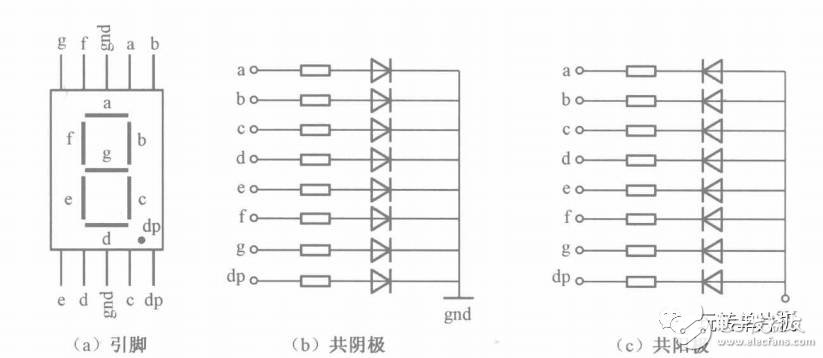

数码管内部由七个条形发光二极管和一个小圆点发光二极管组成,根据各管的亮暗组合成字符。常见数码管有10跟管脚。其中有两个公共端,根据内部发光二极管的接线形式可分为共阴极和共阳极两种。使用时,共阴极数码管公共端接地,共阳极数码管公共端接电源。参照下图:

通过给每个管脚高低电平即可控制数码管的亮灭。还是举个例子吧,以共阴极数码管为例,让数码管显示数字0,只要个abcdef六个管脚输入一个高电平即可让数码管显示数字0。

LED显示器工作方式有两种:静态显示方式和动态显示方式。静态显示的特点是每个数码管的段选必须接一个8位数据线来保持显示的字形码。当送入一次字形码后,显示字形可一直保持,直到送入新字形码为止。动态显示的特点是将所有位数码管的段选线并联在一起,由位选线控制是哪一位数码管有效。选亮数码管采用动态扫描显示。所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选,利用发光管的余辉和人眼视觉暂留作用,使人的感觉好像各位数码管同时都在显示。通过以上介绍,大家应该清楚数码管显示的基本原理了吧。下面我看些具体的东西。

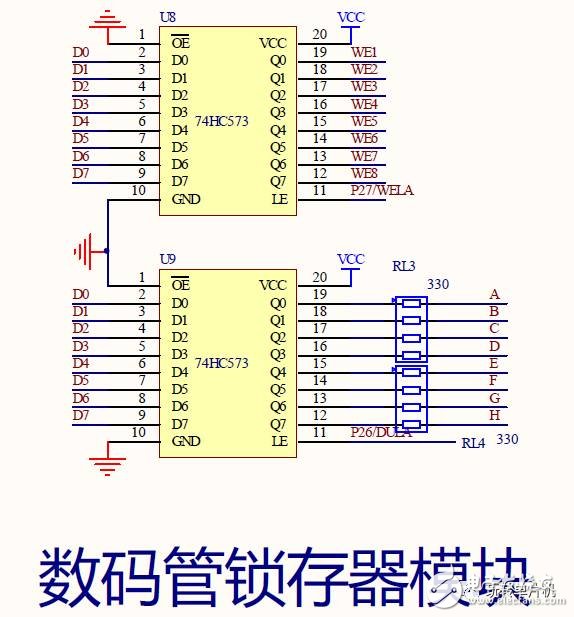

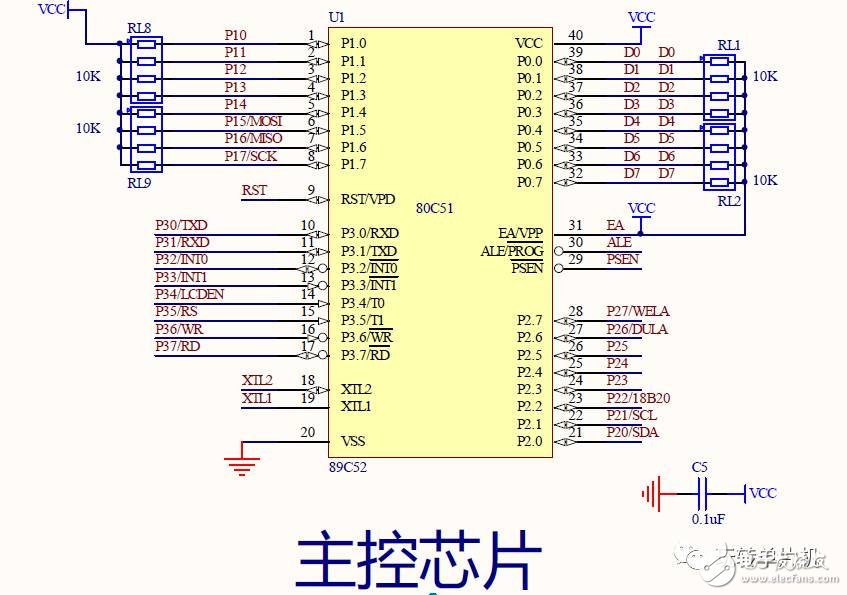

下面三个图为开发板的原理图,此开发板用了两个74HC573寄存器可减少单片机io口的使用。锁存器U8用来控制位选,即控制哪个数码管。U9控制段选,即控制数码管显示什么。数码管和锁存器接在单片机的P0口。

接下来看静态显示和动态显示的程序。

1、数码管静态显示:

  1. #include

  2. #defineucharunsignedchar

  3. #defineuintunsignedint

  4. sbitdula=P2^6;//声明U9锁存器的锁存端

  5. sbitwela=P2^7;//声明U8锁存器的锁存端

  6. /*//点亮第一位数码管

  7. voidmain()

  8. {

  9. wela=1;//打开U8锁存端

  10. P0=0xfe;//送入位选信号

  11. wela=0;//关闭U8锁存端

  12. dula=1;//打开U9锁存端

  13. P0=0x7f;//送入段选信号

  14. dula=0;//关闭U8锁存端

  15. while(1);

  16. }*/

  17. //八个数码管循环显示0~F

  18. ucharcodetable[]={

  19. 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

  20. 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

  21. uchari;

  22. //N毫秒延时

delay_ms(uint ms) { uint i,j; for(i=ms;i>0;i--) for(j=114;j>0;j--);}void main(){wela=1;P0=0x00;wela=0;while(1){for(i=0;i<16;i++){dula=1;P0=table[i];dula=0;delay_ms(500);}}}

2、动态数码管

  1. #include

  2. #defineucharunsignedchar

  3. #defineuintunsignedint

sbit d=P2^6;sbit w=P2^7;

  1. delay_ms(uintms)

  2. {

  3. uinti,j;

  4. for(i=ms;i>0;i--)

  5. for(j=114;j>0;j--);

  6. }

uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71 }; //八个数码管显示0~Funsigned char code list[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //数码管的位选void main(){uchar i;while(1){for(i=0;i<8;i++){w=1;P0=list[i]; //循环点亮第i位数码管w=0;d=1;P0=table[i];d=0;delay500ms();} }}/* 程序优化之前的代码  w=1;P0=list[0]; //点亮第一位数码管w=0;d=1;P0=table[0];d=0;delay500ms();w=1;P0=list[1]; //点亮第二位数码管w=0;d=1;P0=table[1];d=0;delay500ms();w=1;P0=list[2]; //点亮第三位数码管w=0;d=1;P0=table[2];d=0;delay500ms();w=1;P0=list[3]; //点亮第四位数码管w=0;d=1;P0=table[3];d=0;delay500ms();w=1;P0=list[4]; //点亮第五位数码管w=0;d=1;P0=table[4];d=0;delay500ms();w=1;P0=list[5]; //点亮第六位数码管w=0;d=1;P0=table[5];d=0;delay500ms();w=1;P0=list[6]; //点亮第七位数码管w=0;d=1;P0=table[6];d=0;delay500ms();w=1;P0=list[7]; //点亮第八位数码管w=0;d=1;P0=table[7];d=0;delay500ms();*/

怎么样,通过以上学习大家应该学会数码管的基本原理了吧,接下来大家就可以控制数码管显示数字和英文字母了。
