时序分析Slew/Transition基本概念介绍

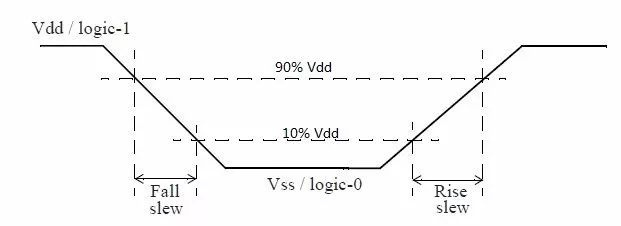

今天要介绍的时序分析基本概念是 Slew ，信号转换时间，也被称为transition time。是指电压从10%VDD上升到90%VDD所需要的时间，或者是从90%VDD下降到10%VDD所需要的时间，当然也可以是20%VDD上升到80%VDD的时间，具体要看timing lib库里面的定义，如：

# Falling edge thresholds:

slew_lower_threshold_pct_fall : 10.0;

slew_upper_threshold_pct_fall : 90.0;

# Rising edge thresholds:

slew_lower_threshold_pct_rise : 10.0;

slew_upper_threshold_pct_rise : 90.0;

信号上升和下降的转换时间过长意味着该单元内部电路的速度很慢，延时就比较长。在sdc中，用以下命令来限制slew大小。

set_max_transition 0.1 -clock_path [all_clocks]

对CTS来说，这也是一个target值，当你设定了一个slew target后，CTS engine会通过插入buffer或者upsize等操作，尽可能地去满足整个target值。当然，slew也不是越小越好，过小的slew会导致CTS阶段在clock path上插入过多的buffer，从而影响到skew的balance以及功耗和面积。
