时序分析基本概念介绍<spice deck>

今天我们要介绍的时序分析概念是 spice deck 。平时用得可能比较少，是PT产生的一个spice信息文件，可以用来和HSPICE做correlation。我们平时使用PT做得是gate level的时序分析，如果想做transistor level的时序分析，那可以采用HSPICE做电路仿真。

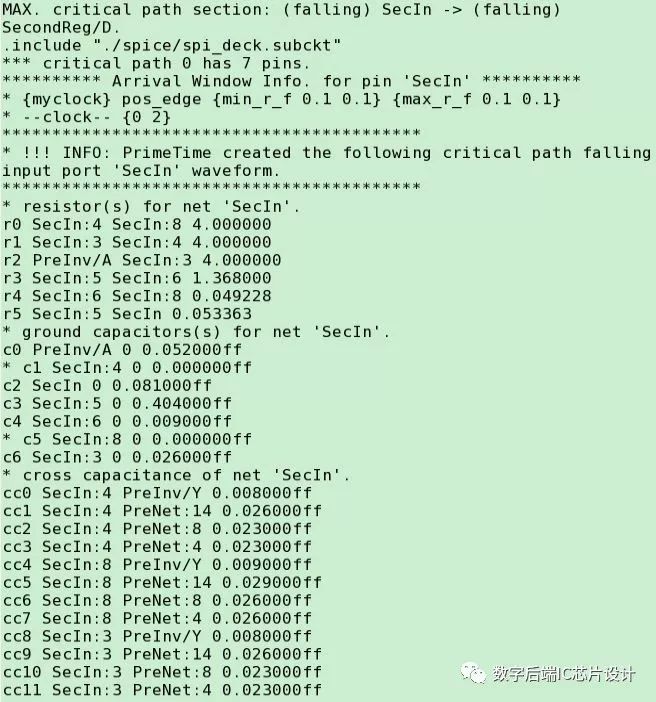

但是，如果要完全仿真整个网表是不大现实的，因为规模太大，速度难以接受。在PT里面，提供了一种方法，可以采用write_spice_deck命令来产生某一条timing path的spice网表文件，里面包含该条timing path上的resistors， capacitors信息。这对表征新工艺库的准确性是很有帮助的。如下图所示：

使用方法

write_spice_deck

pt_shell> write_spice_deck

-header header.spi \\  spice model信息文件

-output testcase.spi \\

-sub_circuit_file ./subckt.spi \\   spice subcircuit信息文件

[get_timing_paths -from A2 -to buf5/A] timing path
