带隙基准电压模块之反馈极性分析

一、带隙基准反馈极性分析：

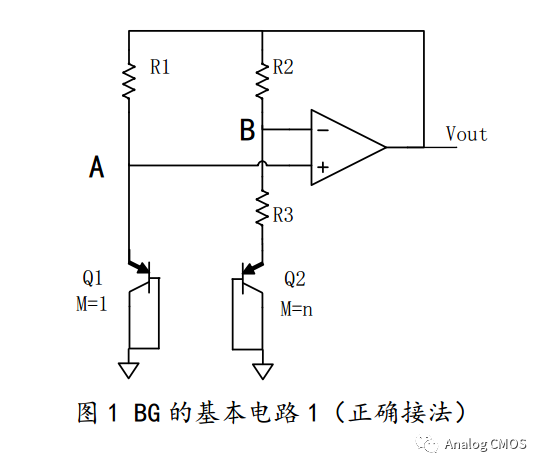

1.1****原理图一：

输出电压：

我们知道对于上图的pnp二极管接法，向下看的输入阻抗是1/gm，那么对于Q1和Q2他们个数不同，电流相同的情况下，输入阻抗一样吗？换句话说：

对于三极管的gm表示方式：

因为两个pnp的电流一样，所以根数上式，可以得到：

gm1=gm2

也就是：（为了方便，把PNP的输入阻抗表示成RQ）

主要来分析一下电路的反馈：

反馈信号从输出端反馈回两个输入端 A 和 B

反馈类型是：

电压-电压反馈

由于前馈通道的绝对值一样，所以直接比较正反馈因子和负反馈因子，来分析反馈极性

负反馈因子：

正反馈因子:

观察βn和βp，两个分式的分母在同一个量级，而分子:

RQ <

**
所以：

βn<<βp

也就是说这个bg结构含 有两个反馈环路 ，一个是正反馈一个是负反馈，负反馈的环路增益大于正反馈，所以整个系统还是负反馈。

下面我们来看看另外一个比较常见的bg结构

** 1.2 原理图二：**

输出电压：

反馈类型判断：

反馈量是电流，电流乘以如图的Req得到电压（VA、VB）作为运算放大器的输入，所以反馈类型是：

电流—电压反馈

正确接法****环路增益计算：

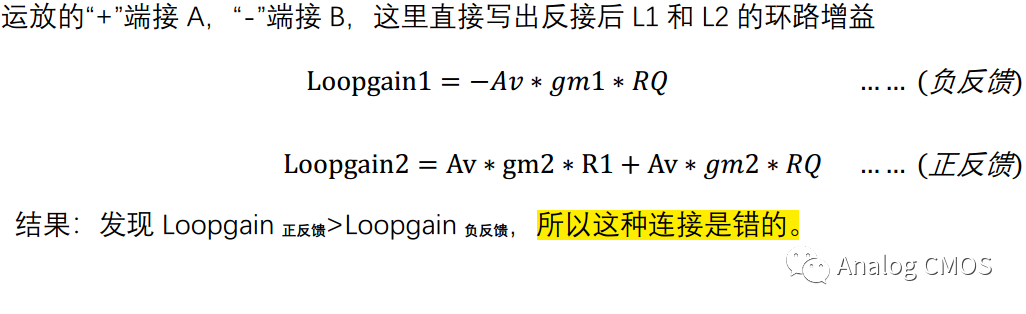

错误接法****环路益计算：

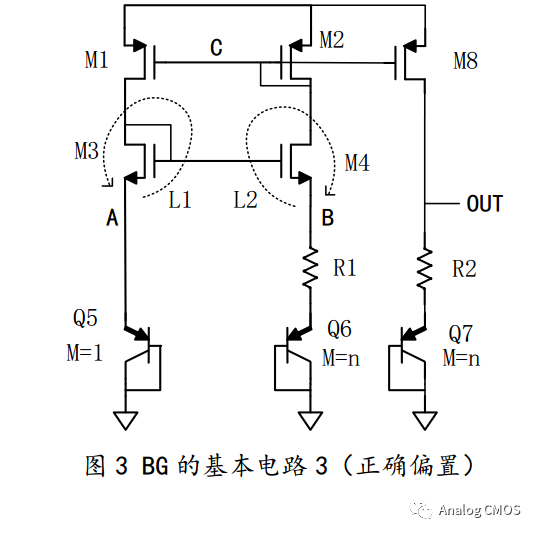

**1.3 **原理图三：

对于图3：

输出电压：

反馈类型判断：

由于反馈量是电流，电流乘以 Req 得到电压作为输入，所以反馈类型是

电流-电压反馈

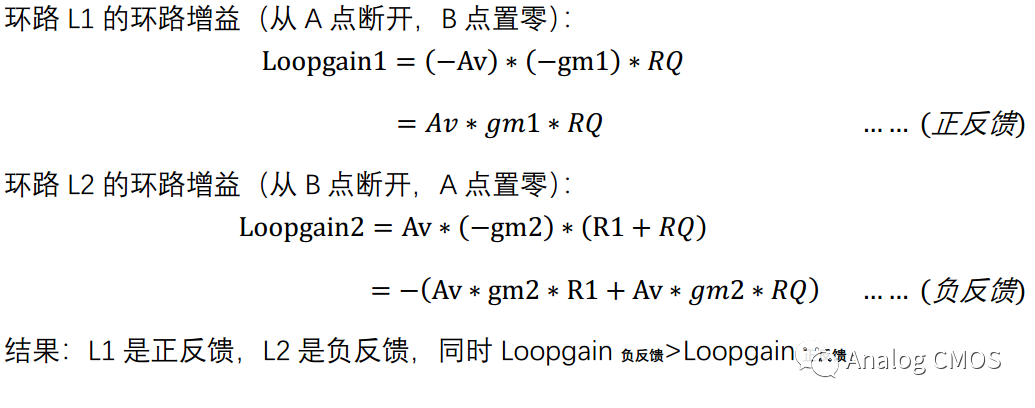

正确环路****增益计算：

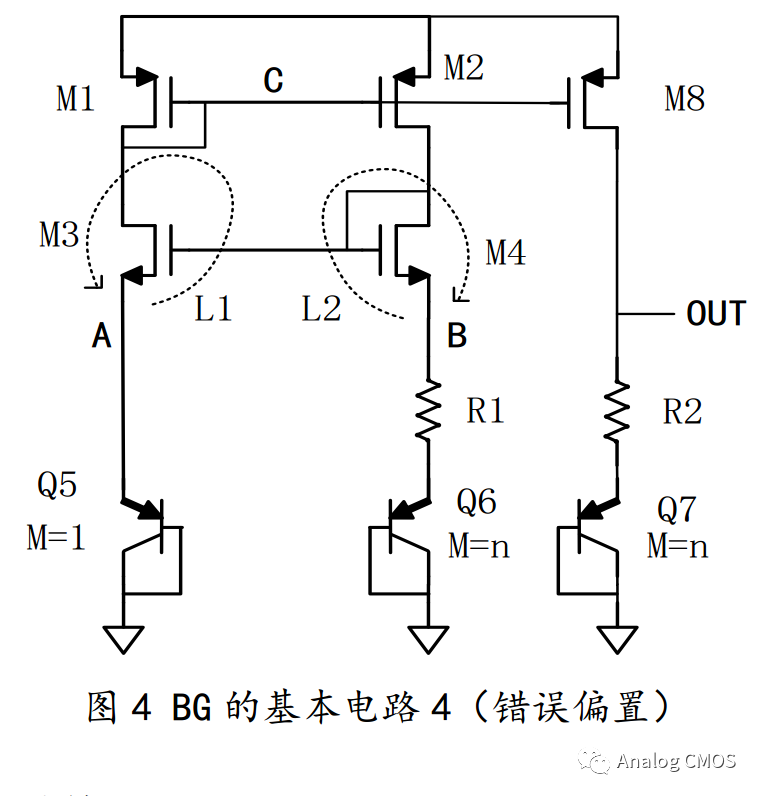

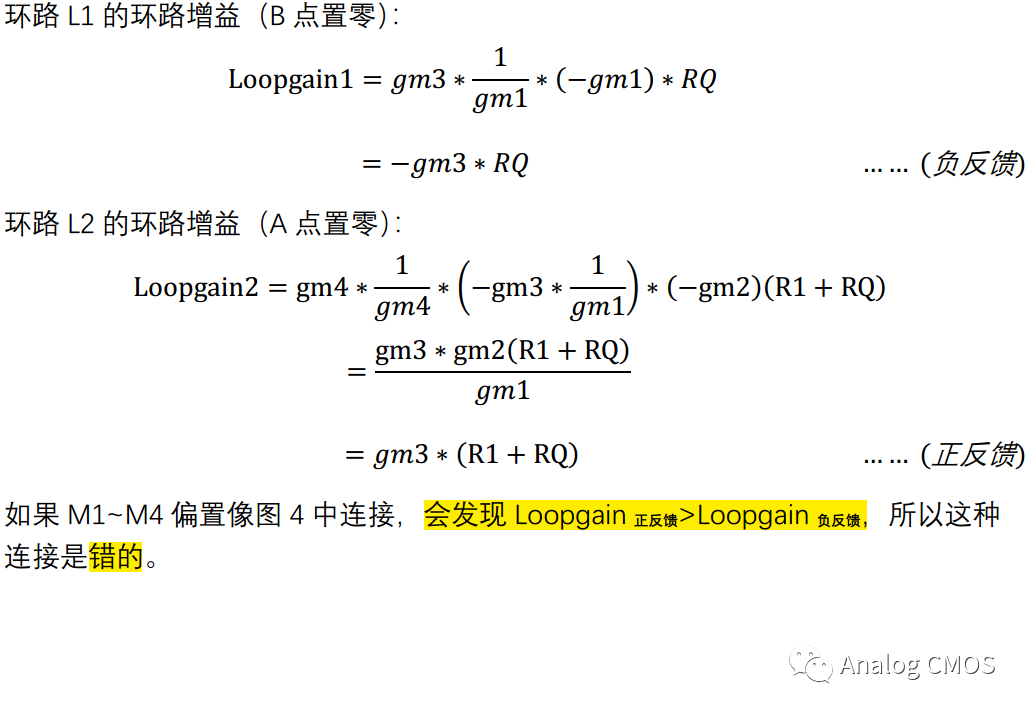

错误环路****增益计算：

总结：以上三种或者说两种Bandgap Voltage电路，有 两个反馈环路 （正反馈环路、负反馈环路），我们需要注意分析电路的结构，设置正确的偏置方法，在反馈类型上确定电路的稳定。

**
