电路应用丨MOS场效应管作用开关

MOSFET很容易饱和，这就意味着说，MOSFET完全打开，且非常可靠，可以在饱和区域之间进行非常快速的切换，这就意味着MOSFET可以用作开关，尤其是适用于电机、灯等大功率应用。在实际应用中，可以使用与大功率设备相同的电源来操作MOSFET，使用机械开关施加栅极电压。或者也可以使用电子信号，例如微控制器激活MOSFET。

N-MOSFET

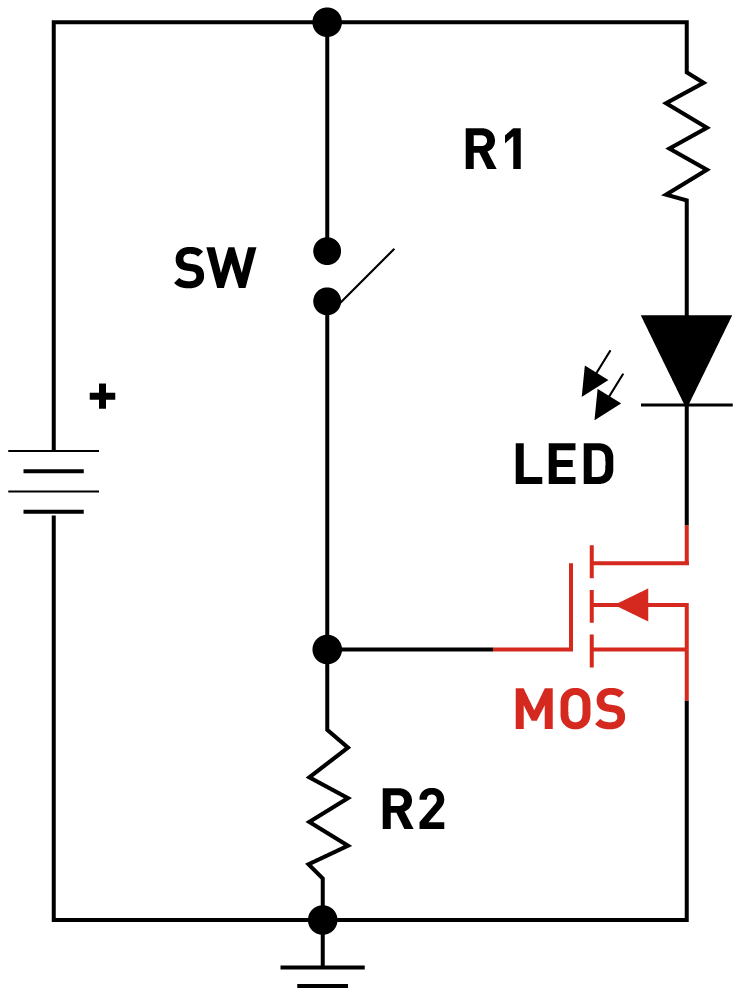

N-MOSFET开关电路图

如上图，N-MOSFET开关电路图。当按下按钮时，LED亮起。R2电阻充当下拉电阻，将栅极电压保持在与电池负极端子相同的电位，直到按下按钮。这会在栅极施加正电压，打开漏极和源极引脚之间的通道，并允许电流流过LED。

P-MOSFET

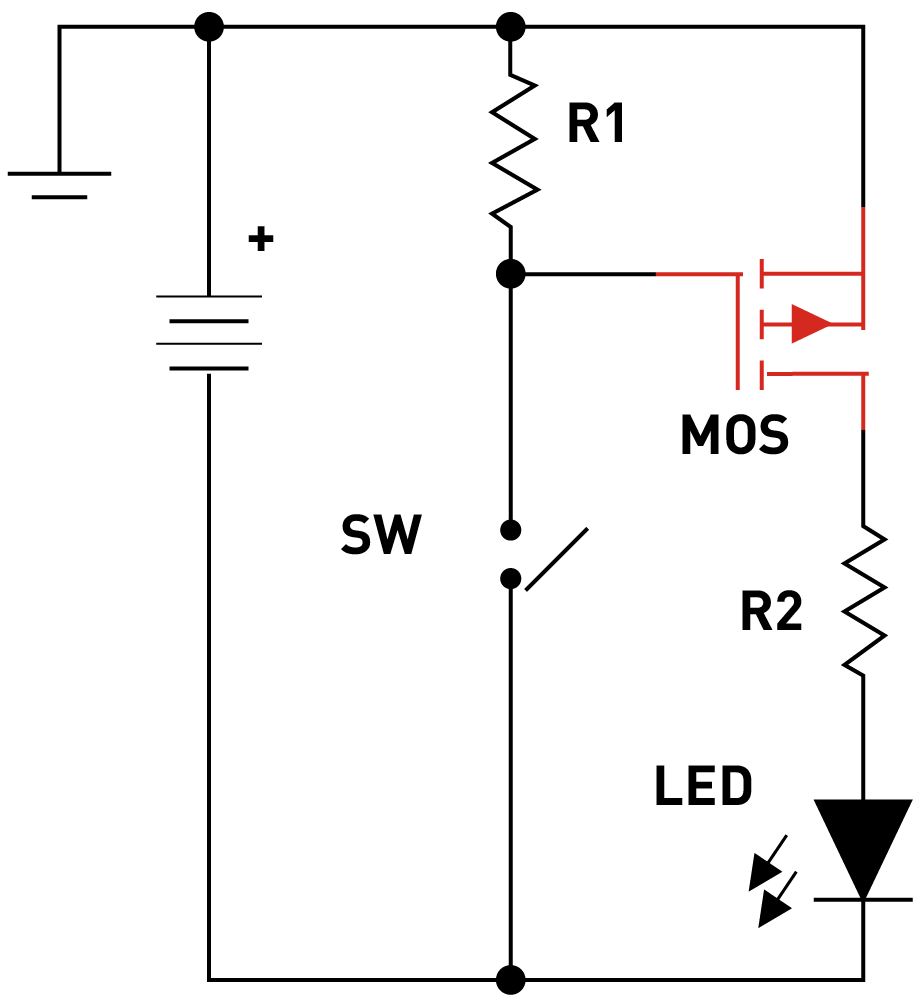

P-MOSFET开关电路图

产品推荐

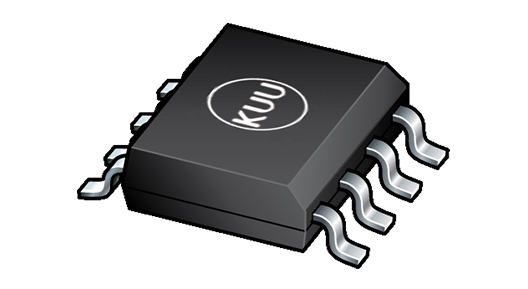

9435

SOP-8

Vds：30V

Id：5.3A

4409

SOP-8

Vds：30V

Id：15A

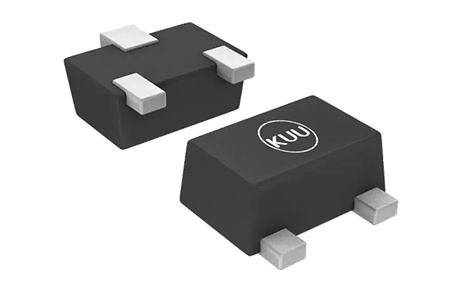

KM3134K

SOT-723

Vds：20V

Id：750mA

KM3139K

SOT-723

Vds：20V

Id：660mA
