4.3.2 桥架翻模

删除

桥架翻模在AutoCAD中的步骤与管道翻模类似，初始DWG文件如图所示。

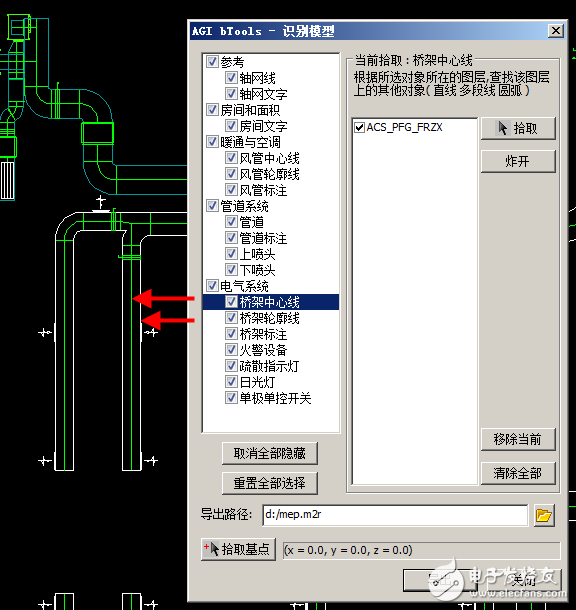

在AutoCAD中选择桥架系统时，注意各种图线与标签间的对应关系：

翻出桥架的高度：由桥架标注值 Width x Height中的Height值决定，所以应尽量拾取桥架标注。

应尽量拾取桥架中心线，以提升翻出桥架准确率。

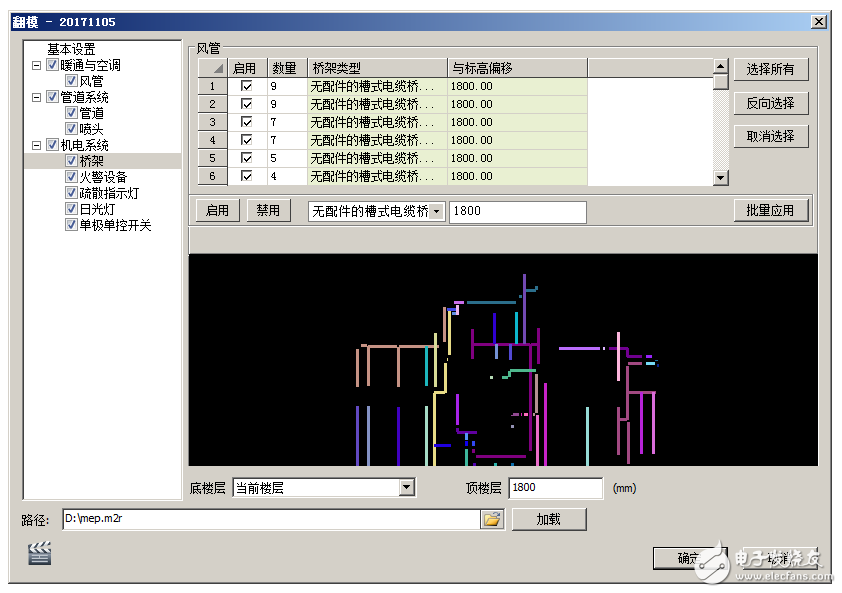

（1）单击【机电翻模】命令，弹出“转换”对话框，在路径栏选择从ACAD 中导出的桥架中间文件（*.m2r 格式），点击【加载】按钮，可以加载模型。

（2）切换到“桥架”节点，可以进行对应的设置，如“桥架类型”和“与标高偏移”。

（3）可以在桥架列表中通过“选择所有”、“反向选择”、“取消选择”按钮，选择多个桥架，然后在下面的“桥架类型”列表中选择对应类型，单击“批量应用”按钮，可以同时修改多个桥架的类型。

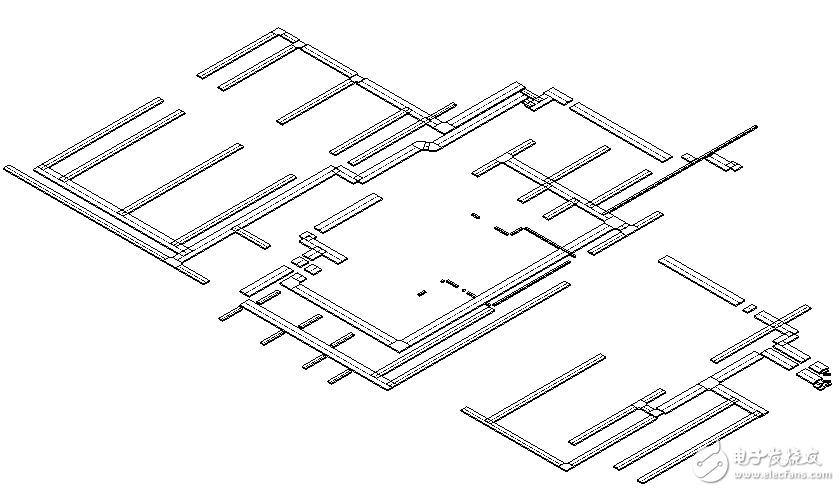

（4）转换结束，弹出对话框，如图所示，点击“确定”按钮，在Revit 里可以看到转换过来的模型。

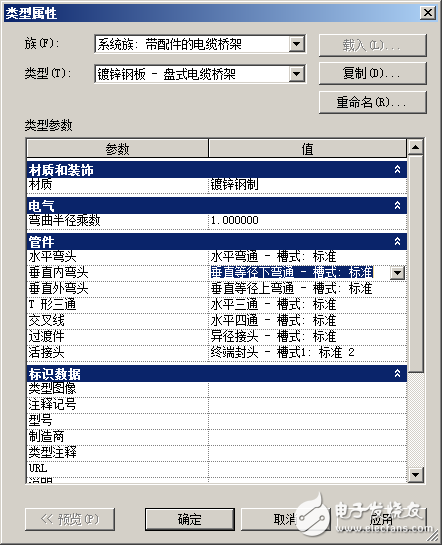

选用合适的机械模板，并在桥架“类型属性”对话框列表中设置连接件的类型
