蓝牙射频一致性测试方案

一、引言

随着蓝牙技术的升级迭代，越来越多的产品开始以蓝牙为载体进行信息传输，其应用场景一直不断扩展，包括消费类电子、汽车电子、智能家电、工业、医疗等多重领域。目前，市场上已有数以百亿的蓝牙设备，并且这个数字在未来依然会呈现增长趋势。按照蓝牙技术联盟（BluetoothSpecial Interest Group，简称SIG）要求，任何一个蓝牙设备必须通过蓝牙协议测试认证，才能进入市场。因此，在研发和生产的过程中，对蓝牙设备进行射频一致性测试至为关键，以保证其无线指标符合蓝牙射频规范的要求。

二、蓝牙发展历程

蓝牙在发展过程中，经历了若干次标准的变化和技术的更新。蓝牙1.1版本正式列入IEEE 802.15.1标准，但作为早期技术，存在抗干扰性差、数据泄露等问题；蓝牙2.0版本之后，新增EDR技术，提高了蓝牙设备的传输速率；蓝牙3.0版本功耗明显降低，新增可选技术High Speed，传输率是蓝牙2.0的八倍；蓝牙4.0版本提出了传统蓝牙（BR）、高速蓝牙（EDR）和低功耗蓝牙（BLE）三种模式，传输技术有了很大提升，其中最重要的就是BLE低功耗功能；蓝牙5.0版本在低功耗模式下具有更快更远的传输能力；蓝牙5.2版本增强ATT协议，LE功耗控制和信号同步，连接更快，更稳定，抗干扰性更好。

三、测试方案

我司北京度纬科技有限公司推出的测试方案支持传统蓝牙（BR）、高速蓝牙（EDR）和低功耗蓝牙（BLE）技术，并符合1.1、1.2、2.0、2.1、3.0、4.0、4.1、4.2、5.0、5.1、5.2版（持续更新）蓝牙协议核心规范。

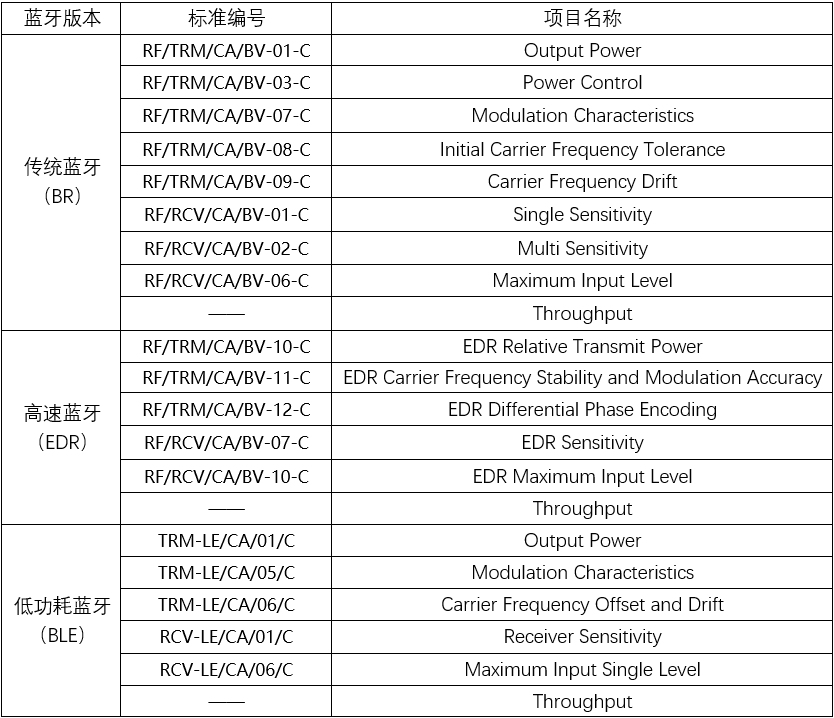

3.1测试案例

以蓝牙手环射频一致性测试为例，具体测试方案如下：

3.1.1单终端测试方案

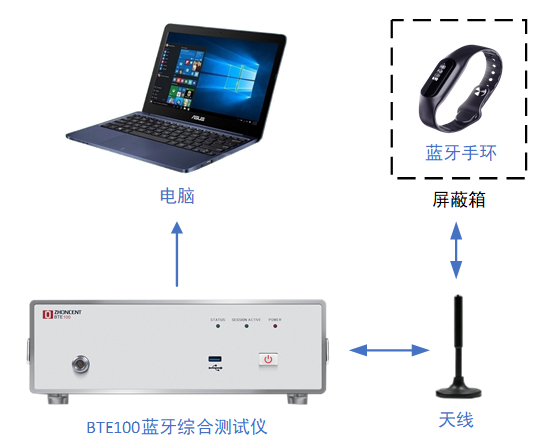

图1 蓝牙手环射频一致性测试连接图

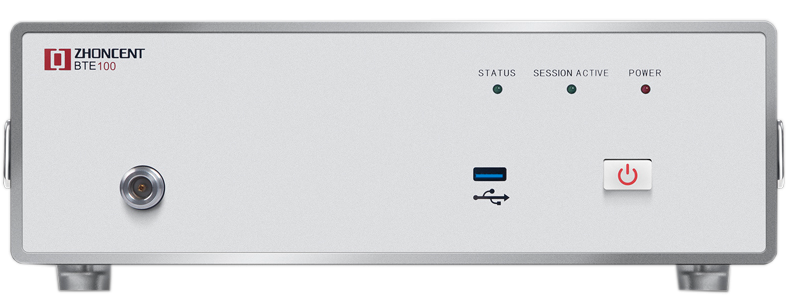

单终端蓝牙射频一致性测试系统主要包括：BTE100蓝牙综合测试仪、天线或射频线缆、控制电脑和被测物。

被测物通过天线经空间场或者通过射频线缆建立与测试仪之间的连接，测试仪通过LAN网线连接到控制电脑。启动测试仪和被测设备，在测试软件BTE run中确认连接状态，选择被测物版本和测试模式，勾选所需测试项，运行测试获得测试结果。

3.1.2多终端测试方案

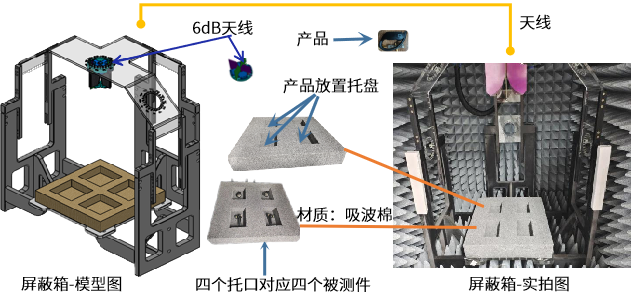

图2 一托四空口测试图

多终端蓝牙射频一致性测试系统主要包括：BTE100蓝牙综合测试仪、天线或射频线缆、控制电脑、屏蔽箱和被测物。

多个被测物放置于屏蔽箱内托盘对应位置，通过天线经空间场或者通过射频线缆建立与测试仪之间的连接，测试仪通过LAN网线连接到控制电脑。启动测试仪和被测设备，在测试软件BTE run中确认连接状态，选择被测物版本和测试模式，勾选所需测试项，运行测试获得测试结果。

BTE100具有领先行业技术实现空口一托四，测试系统可对多个终端同时进行空口测试；蓝牙板子可以支持一托多拼板测试（至多可支持对四个终端同时测试即一托四方案），且能够保障四个被测物数据与单独测量数据基本相差无误，与行业内其他竞品的输出功率平均值：偏差<0.5dB，适用于生产线大规模量产测试。提高行业测试效率，节约时间成本，为研发测试提供极大的便利。
