全新音频分析仪—A5P

A5P是最新推出的一体化音频分析仪，即将音频分析仪A5与测试电脑(PC)集于一体，在优化测试系统组成的同时提高系统的稳定性与兼容性。

一、关键特性

1.1 高性能模拟2通道音频分析仪

A5P与A5具有同样的性能指标，典型-108dB的THD+N表现，使其满足绝大部分研发与生产测试要求，可用于众多音频产品的指标评测。

1.2 支持数字接口(DIO)

DIO通过平衡(XLR)、非平衡(BNC)和光纤接口分别提供AES3、AES/EBU、SPDIF以及TOSLINK等数字输入输出。

1.3自带PC端

配置高性能处理器，支持多个USB与高清视频接口，外接显示器、鼠标、键盘即可组成测试系统。

1.4免代码的自动化及全面API接口

ATC软件支持项目自动测试，并提供全面API接口供用户二次开发，支持LabVIEW, VB.NET, C#.NET, Python等多种编程语言。

1.5通用软件平台

所有仪器采用相同控制软件，测试结果与设置易分享，并支持多格式的图形报告、结果PASS/FAIL判定等，使测试更简单方便。

二、性能指标

2.1系统性能

• 残余THD+N(20kHz BW)：-108dB

2.2信号源指标

• 正弦信号频率范围：0.1Hz-80.1kHz
• 频率精度：3ppm
• 互调失真(IMD)信号类型：SMPTE,MOD,DF
• 最大输出幅度(平衡式)：21.21 Vrms
• 幅度精度(1kHz)：±0.03dB
• 平坦度(20Hz–20kHz)：±0.008dB
• 模拟输出配置方式：Unbalanced & balanced
• 最大数字输出采样率：216 kHz
• 采样精度：3ppm
• 位数：8-24 bit

2.3分析仪指标

• 最大额定输入电压：300Vrms(bal)
• 最大带宽：90kHz
• 互调失真(IMD)测试功能：SMPTE,MOD,DFD
• 幅度精度(1kHz)：±0.03dB
• 幅度平坦度(20Hz–20kHz)：±0.008dB
• 残留输入噪音(20kHz BW)：1.3uV
• 独立谐波分析：d2–d10
• 最大FFT转换长度：1.2M点
• DC 电压测试：Yes

2.4PC性能

• 端口：2*USB2.0/2*USB3.0/1*VGA/1*HDMI
• 功能：Intel®6代Skylake-U/7代Kabylake-U处理器
• 2*SO-DIMM DDR4 2133MHz Max32GB
• VGA、HDMI/EPD2、LVDS/EDP1三显同/异
• 硬盘：M2接口，256G
• 内存：DDR4 2133 8GB

三、测试软件

A5P搭配ATC 2.0测试软件，提供两种易于使用的模式：序列模式与工作台模式。

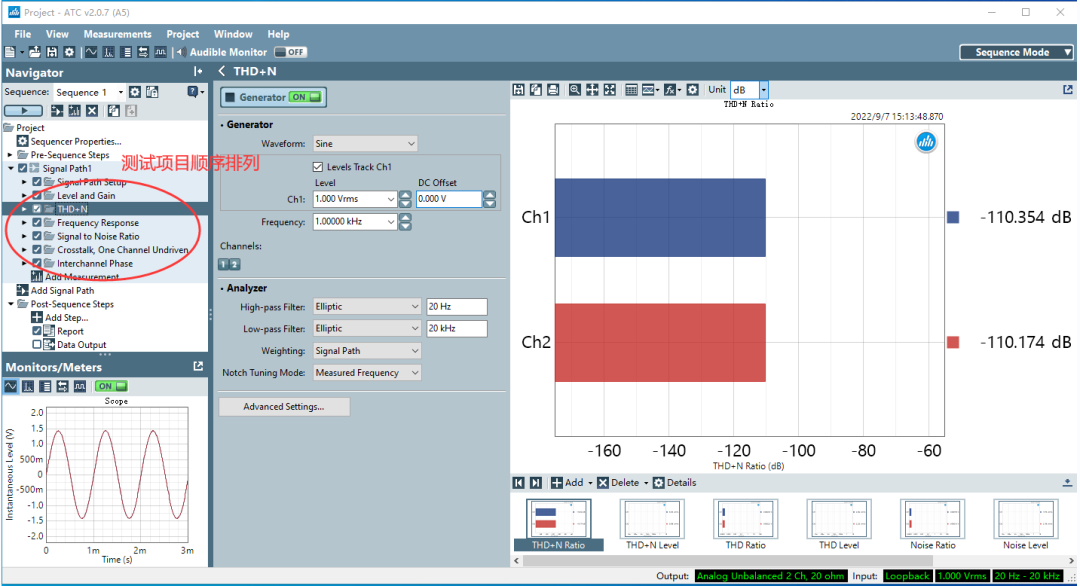

3.1序列模式

实现快速、无代码的自动化测试，允许用户对测试项进行选择排序，自定义设置测试参数与结果上下限，自动判断结果PASS/FAIL并生成多格式测试报告，该模式在生产或制造测试应用中非常有效。

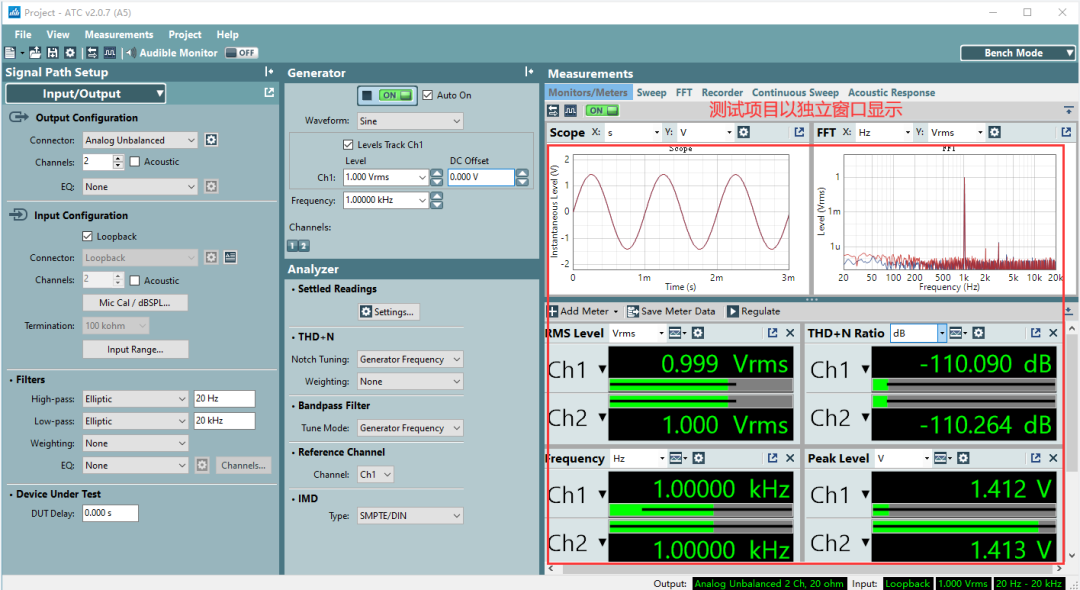

3.2工作台模式

为用户提供可配置的信号发生器、分析仪、多种仪表、全面的扫频测试、时间记录器以及连续扫描与声学响应测试，各部分以独立窗口显示，为实时观察待测品状态提供了更大的灵活性。
