小型霍尔式水流量计的配件组成+工作原理

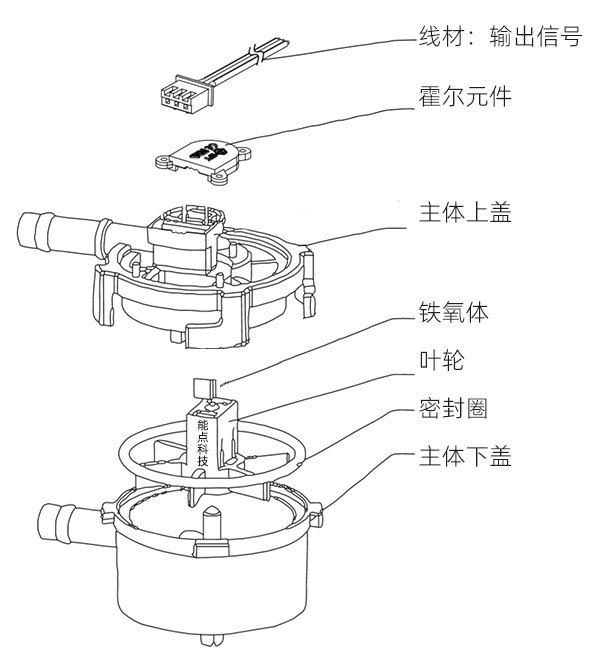

下图是流量计的配件组成：

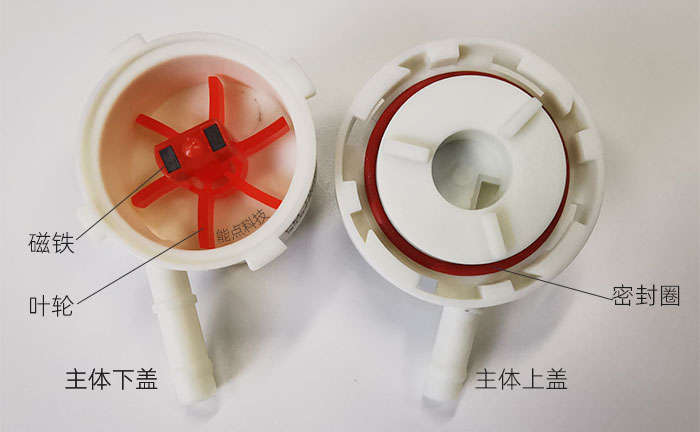

霍尔流量计如其名称，内部主要元件有霍尔元件、磁铁、叶轮，叶轮上镶嵌有2个磁铁，磁铁分为正极负极。其工作原理是利用霍尔效应，把带有两极磁铁的叶轮置于垂直于磁场中，通过水流带动叶轮转动产生的GS值转换成脉冲信号输出。

根据霍尔流量计输出的脉冲信号，可以判断出对应的水量，再配合单片机等控制器，可以实现流量控制。

如需要设定水泵抽取到80毫升水量时，停止抽水，而流量计输出10000脉冲时=80毫升水量，则软件可以设定接收到流量计输出的10000脉冲信号时，控制水泵停止工作。由此可以实现咖啡机根据不同咖啡抽取不同水量、饮料机按下按钮自动出固定量的饮料、饮水机每次出水量相同。
