影像测量仪测量精度是多少？

影像测量仪是一种“基于成像在光电耦合器件上的光学影像系统（简称影像系统），通过光电耦合器件采集，经过软件处理成像，显示在计算机屏幕上，利用测量软件进行几何运算得出最终结果的非接触式测量仪器"。测量软件通过数字图像处理技术提取工件表面的坐标点，再利用坐标变换和数据处理技术转换成坐标测量空间中的各种几何要素，从而得到被测工件几何尺寸和形位公差等参数。

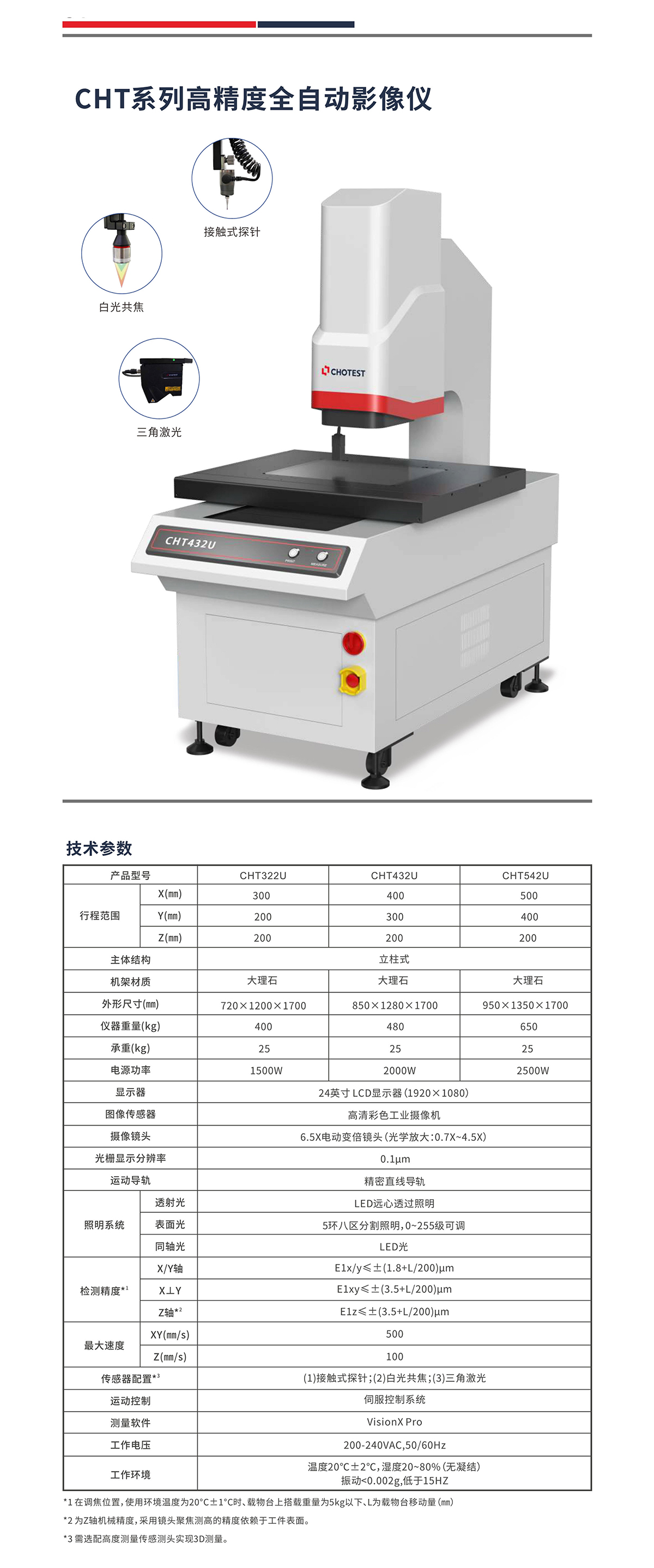

一般影像测量仪测量精度通常其分辨率为0.001mm，测量精度一般为(3+L/200)μm左右。中图仪器为了满足现代制造业对尺寸检测日益突出的更高速、更便捷、更精准的测量需求，推出CHT系列高精度全自动影像测量仪，其精度高达1.8μm：

X/Y轴：E1x/y≤±(1.8+L/200)μm
X⊥Y：E1xy≤(3.5+L/200)μm
Z轴：E1z≤±(3.5+L/200)μm（为Z轴机械精度，采用镜头聚焦测高的精度依赖于工件表面）
（在调焦位置，使用环境温度为20°C±1°C时、载物台上搭载重量为5kg以下、L为载物台移动量（㎜））

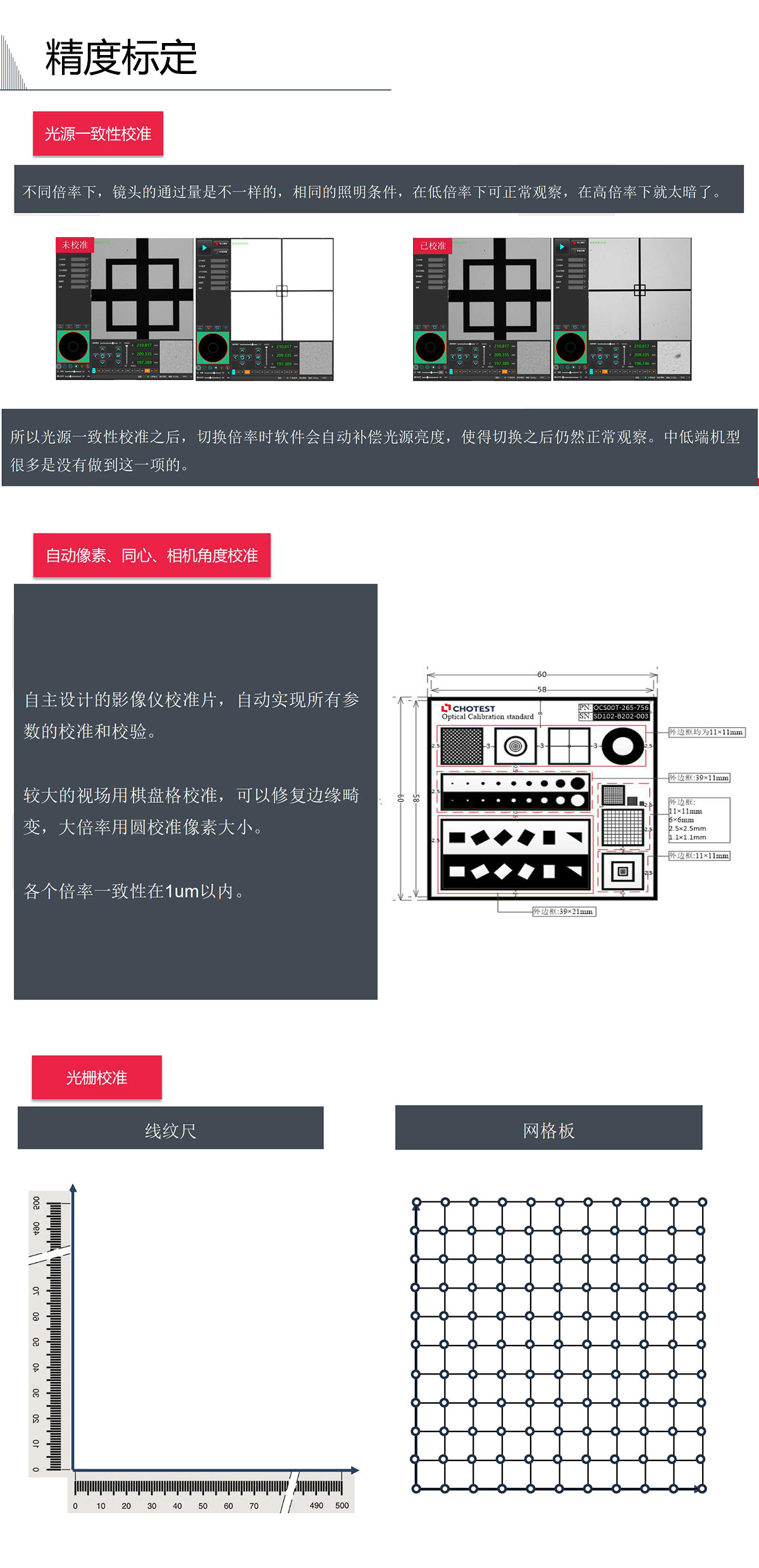

中图仪器全自动影像测量仪自主设计的影像仪校准片，自动测量实现镜头所有参数的校准与校验。

影像测量仪适用于以二维平面测量为目的的一切应用领域，但主要还是用在卡尺、角度尺很难测量到或根本测量不到的，但在装配中起重要作用的零部件尺寸、角度等测量中。也就是说复杂的、难以测量的零件尺寸，可以用影像仪来测量。
