压铸件流量检测、在线气密性检测解过程

压铸件被广泛应用于各个领域，因为制作工艺的原因，压铸件中常会出现裂纹、气孔、涡流孔、缩孔、冷隔、渣孔、沙眼等现象，一般用肉眼是分辨不出来的，一旦这些不达标产品被应用于机械设备之中，将会造成液体泄漏、机械损坏等各种事故发生。所以，压铸件都是需要进行密封性检测的，只有检测合格的产品才能进入市场。那么压铸件是怎样通过气密性检测仪来辨别良品与不良品的呢？

今天希立仪器将与大家分享一个压铸件流量检测，在线气密性检测案例。这个压铸件是一个立体不规则形状压铸件，压铸件后端位置两个孔位为连通的，我们今天主要检测的位置就是这两个相互连通的孔位。检测时，我们用流量检测法。从一个孔位往内充气，检测两个孔位中间部位是否是畅通。如果流量检测通过了，那么将进行下一步两个孔位中间部分的密封性检测。

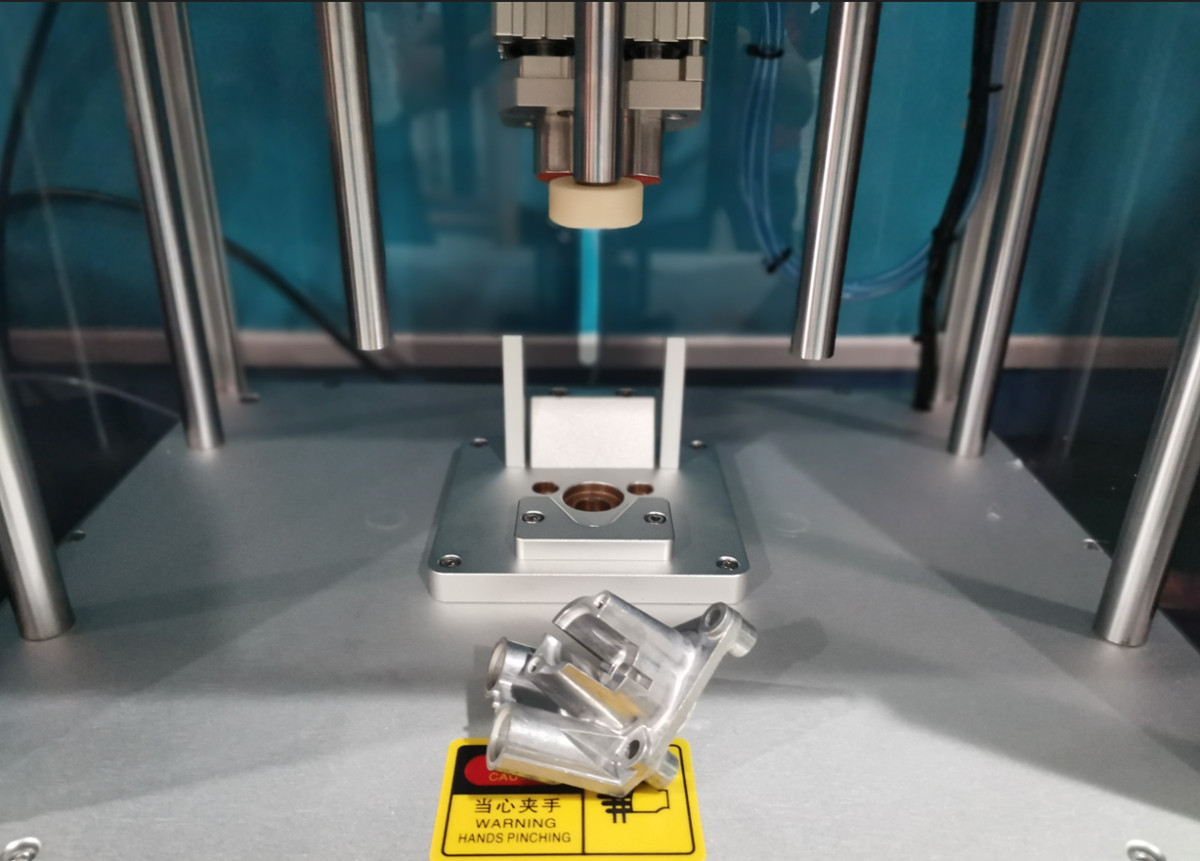

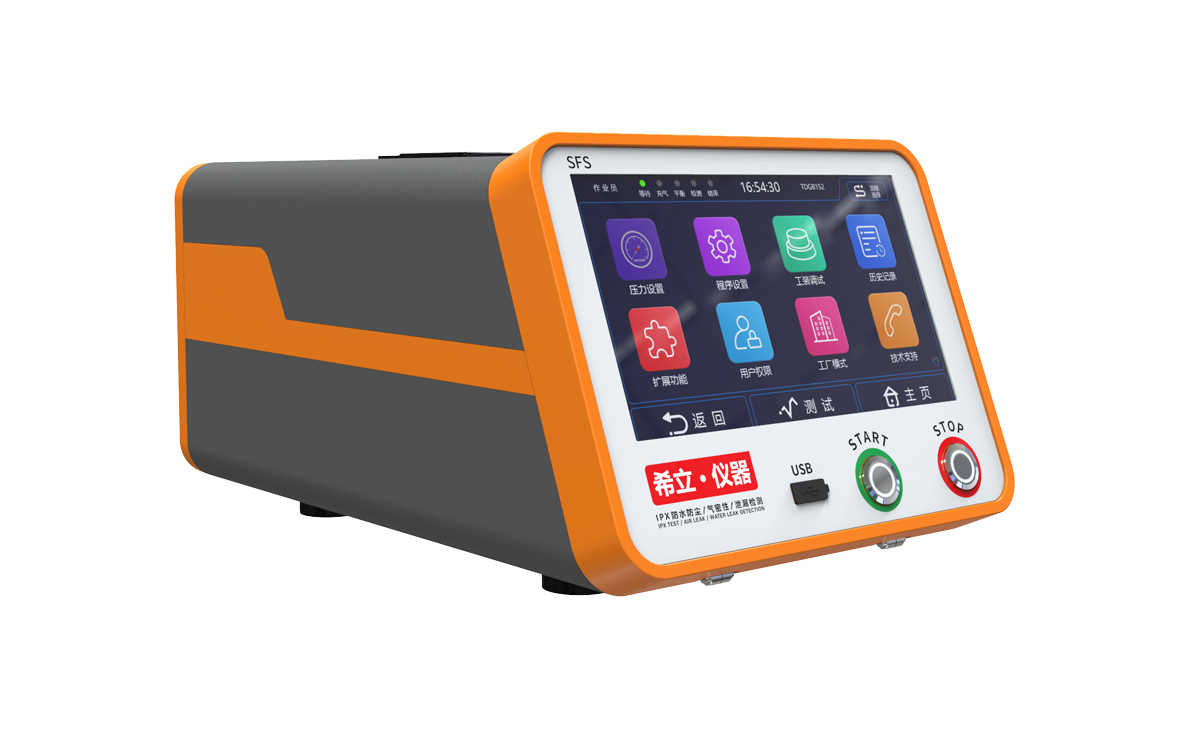

根据产品特点，我们为其量身定制了专用压铸件气密性检测工装治具，治具可固定产品位置且带有密封圈及封堵模块，检测时对产品孔洞进行精准封堵密封。当工装治具做好后，还需为工装治具匹配气密性检测仪，然后才能对压铸件进行流量密封性检测。

压铸件流量检测，气密性检测具体步骤如下：

1、将压铸件放入工装治具内，启动气密性检测仪；

2、气密性检测仪控制工装治具的一个模块下压，密封住压铸件的一个孔，然后开始对孔内充气进行流量检测；

3、当流量检测通过后，仪器接着控制另外一个模块下压，封堵住压铸件的另外一个孔，然后对孔内充气进行密封性检测；

本次我们采用高压测试，测试压力为300KPa，整个检测流程快，检测效率高，几秒后检测结果就出来了，当仪器判断所测产品为良品时，仪器屏幕上出现PASS提示，并亮起了绿灯。反之，判断为不良品时，仪器屏幕上出现FAIL提示，并亮红灯。
