从长远来看，HK-MR340系列光纤编码器和传统的光学编码器，何者更适用于电弧炉加热带电材料？更具可靠性且有利于成本的降低呢？无疑前者更胜一筹。在金属冶炼过程中，为实现对矿石的最佳处理，必须监测电极位置。同时，金属冶炼的环境恶劣，对设备的要求也较高，需要其能够在高温和高电气噪声环境中运行。以上种种限制，使得HK-MR340系列光纤编码器在与传统的光学编码器的较量中脱颖而出，成为首选。本文将以Koniambo矿的镍冶炼为例，讲解HK-MR344空心轴增量编码器的具体应用。

目录

一

应用描述&应用需求

二

解决措施&实施情况

三

采用产品&性能比较

应用描述&应用需求

Application Description & Requirements

电弧炉

01应用描述<<<<

Koniambo矿是新喀里多尼亚最大的镍储量（来源地）之一，拥有超过1.5亿吨镍金属。镍通过输送机从科尼安博地块被带到岛上海岸的冶炼厂，在整个镍冶炼过程中，为将镍矿石提纯为纯镍，温度可以达到1350°C。

典型的电弧炉（EAF）通过电弧加热带电材料，这是处理原钢和废钢、铂金、硅石和其他矿石的常用方法。中型炉的运行电压为 60,000,000伏安（60MVA），二次电压为 400-900V，电流高达 44,000A。

02应用需求<<<<

伺服电机或液压缸控制电极位置，因此，位置反馈和控制对性能来说至关重要。在电弧炉内，碳/石墨电极会随着时间的推移而磨损，必须监测电极位置以实现最佳矿石处理,该设备能在持续高温和高电气噪声环境中运行。

解决措施&实施情况

Resolution & Implementation

一、解决措施

电弧炉的尺寸和参数决定了位置传感器的工作环境。虽然通常会使用增量式编码器，但有时也会使用光纤编码器。

HK-MR340系列光纤编码器，如MR344空心轴增量编码器，最适合用于需要抗电磁干扰和抗高压的恶劣环境。同样，MR344也不需要电源来运行，没有可靠性问题，从长期来看，它降低了运营的成本。

相对来说，传统的光学编码器购置成本更低、可实现分辨率更高（高达36,000ppr，而HK-MR344为1024ppr）。但这些编码器需要电源来运行，其可靠性可能会受到高压尖峰和瞬态的影响，从而导致更大的长期运营成本。

二、实施情况

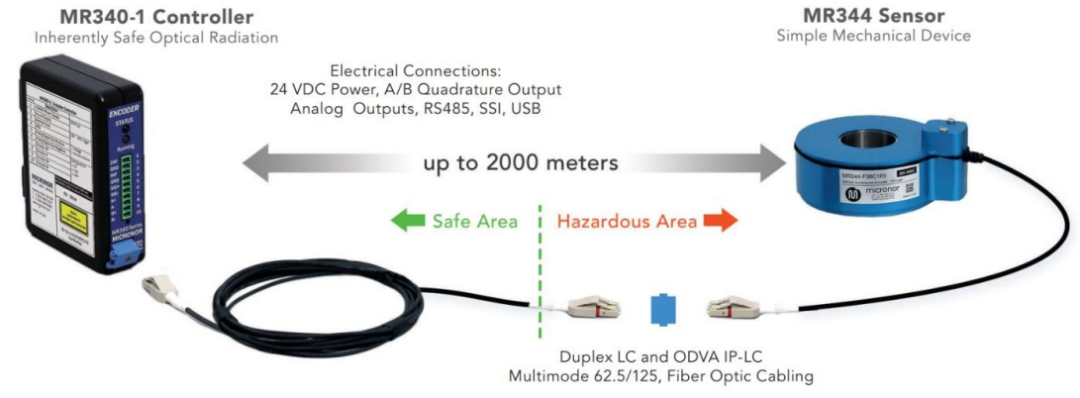

HK-MR344空心轴增量编码器是由接触电极表面的摩擦轮驱动的。当电极向上或向下移动时，编码器向远程MR340控制器模块提供光信号，从而得到精确的位置反馈。

采用产品&性能比较

Take products & Performance comparisons

01采用产品<<<<

-虹科MR344 高分辨率空心轴增量型编码器，数量为1

-虹科MR340-1 DIN轨道安装控制器，数量为1

02性能比较<<<<
