影像测量仪的功能有哪些？

影像测量仪的自动测量利用了表面光或轮廓光照明，经变焦距物镜通过摄像头，摄取影像再通过S端子传送到电脑屏幕上，通过十字线发生器和带动光学尺的工作台，经由多功能数据处理器进行数据处理，最后通过软件进行计算完成测量。也就是通过样品实测、图纸计算、CNC数据导入等方式建立CNC坐标数据，然后由仪器自动测量目标点，自动完成各种测量操作。

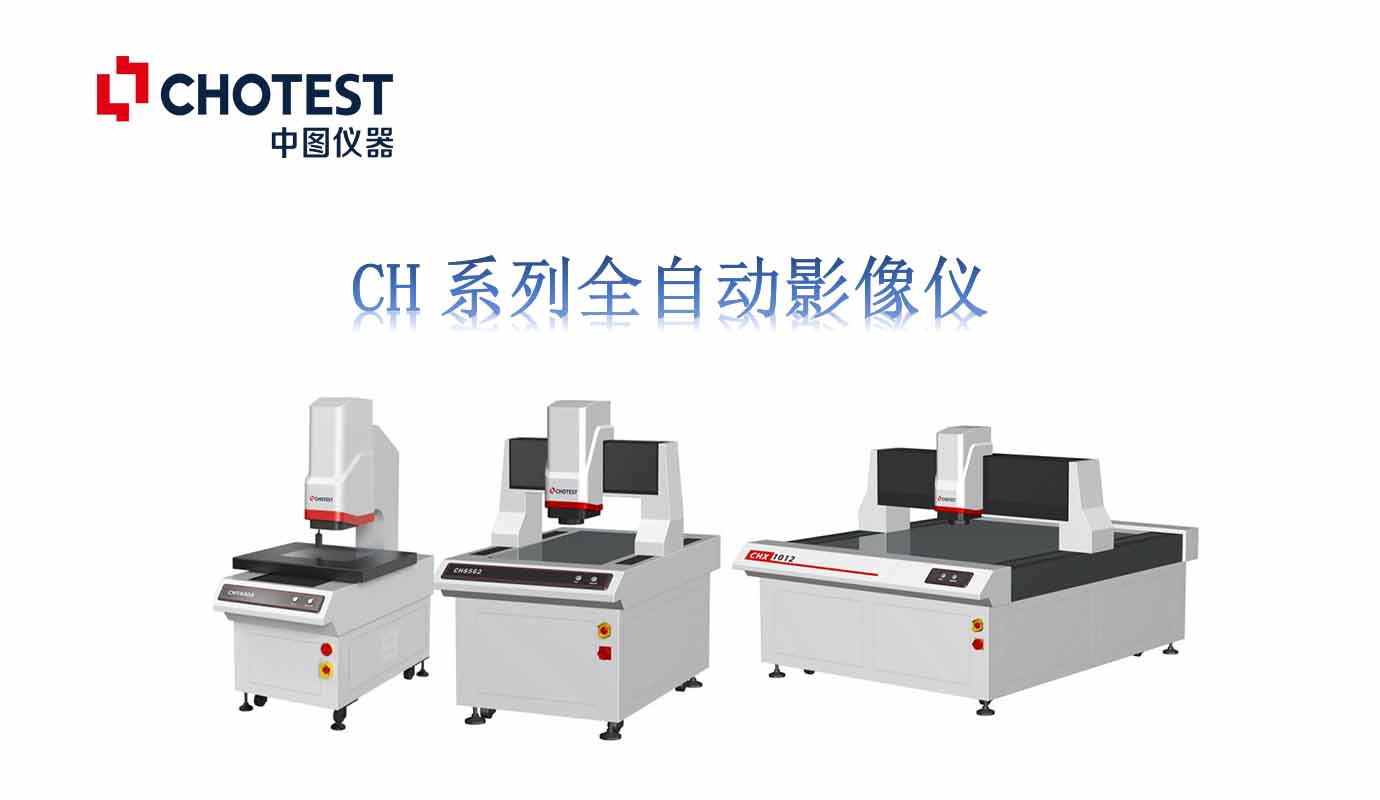

CH系列影像测量仪将工业计算方式从传统光学投影对位提升到依托于数位影像时代而产生的计算机屏幕测量，是一种运用光学原理及成像处理技术的精密测量仪器。针对接触式测量无法实现接触的特征，它可以通过光学放大及光强调节进行测量，如微型特征，深槽内特征及接触易变形材料或薄件等，具有测量手段多、灵活性强、非接触等特点。

产品功能

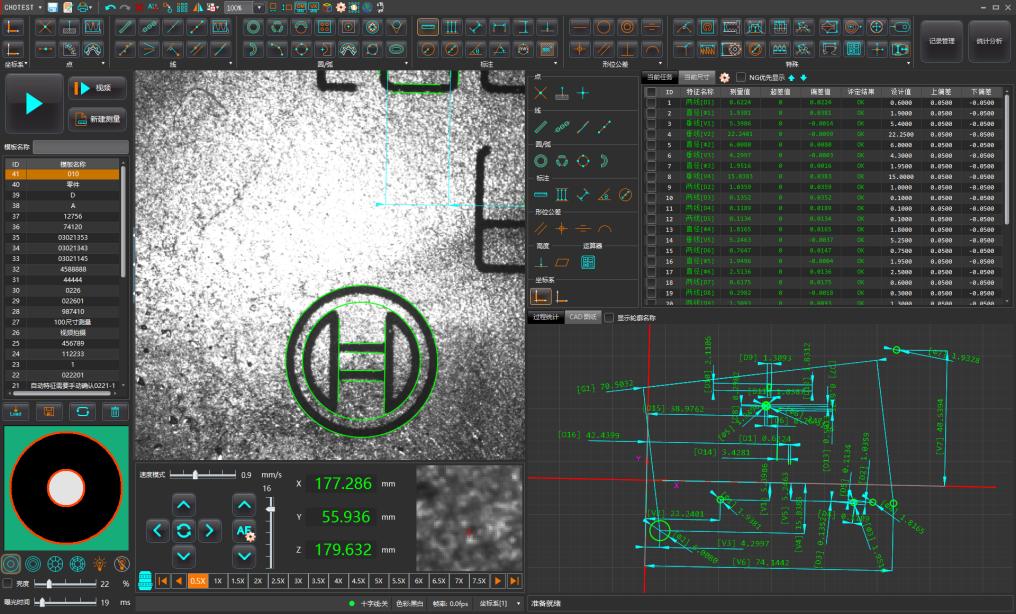

测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。

记录管理功能
1.将所有测量记录进行集中式管理。
2.CNC测量支持扫码枪输入。
3.按工件型号、工件名称、检测日期、工件识别码等进行查询。

数据输出功能
1.可输出Excel、Word、 TXT 报表和 AutoCAD 文件。
2.支持实时输出至 excel 模版，可定制模版。
3.输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。
4.支持Q-DAS传输，支持定制远程数据对接。

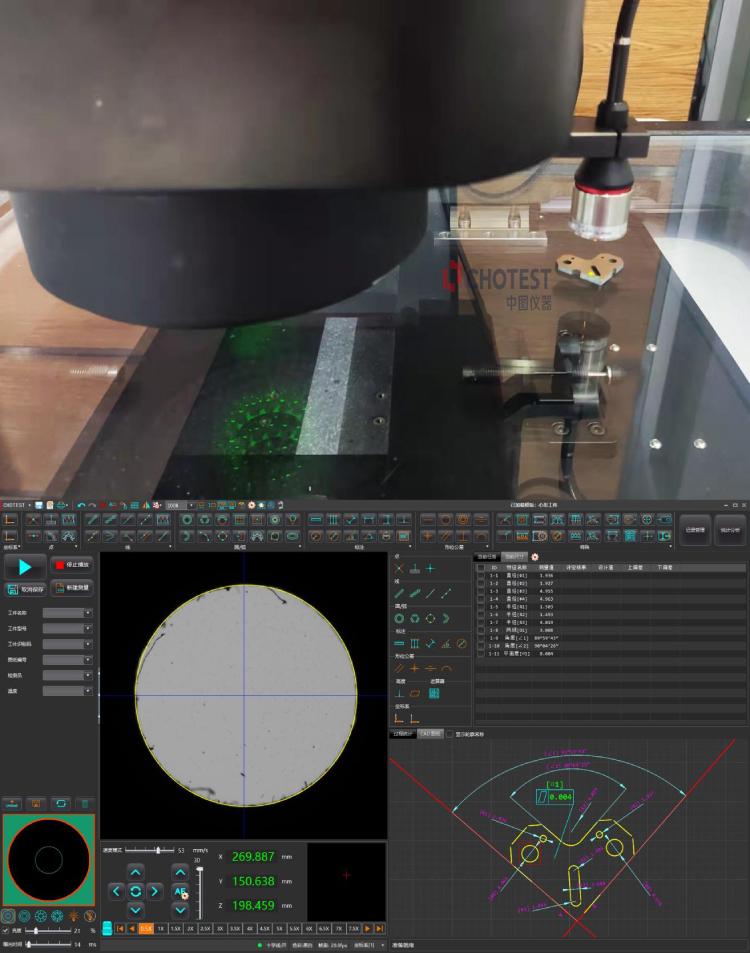

2.5D和3D复合测量

1.可测二维的长宽直径等尺寸，可高效测量各种精密模具的轮廓和表面形状尺寸、角度及位置，如长度、槽、宽度、孔距、间距、厚度、半径、圆弧、R角等具有2D特性的尺寸。

2.可测高度、平面度等三维尺寸。
