激光位移传感器丨锂电池生产（叠片\卷绕）隔膜

项目背景：

东莞某叠片机生产厂家，主要生产新能源设备市场中常见的Z型高速叠片机，在叠片机的工作过程中，设备的PLC能够实时确认隔膜余料状况，在隔膜材料不足时，通知工人更换新的隔膜卷料，以便设备能够继续正常工作，避免空转。

客户原来通过对伺服电机的旋转圈数统计卷料状况，但由于厂家提供的隔膜卷绕厚度会有一定的浮动范围，这一统计方法会存在较大偏差，故客户现在增加一个传感器方案同步检测卷膜厚度。

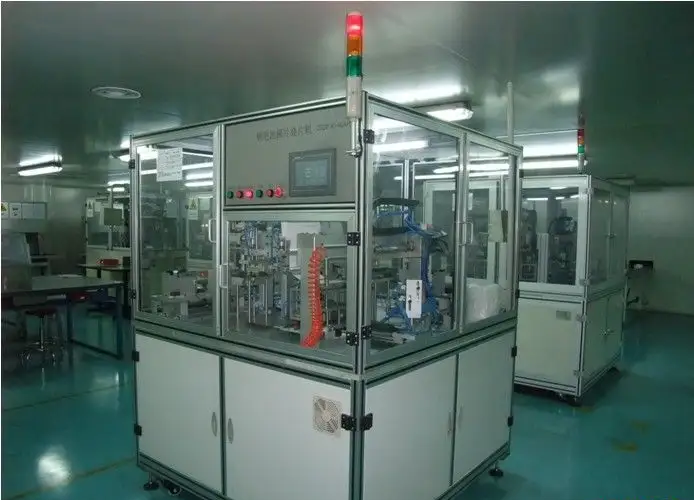

（Z型叠片机）

项目目标：检测隔膜余料状况，空卷时提醒更换，避免空转

项目难点：

检测距离长：该公司隔膜卷芯主要是3寸卷芯，隔膜卷径最大为250mm，对传感器的检测距离要求相对比较高。

非接触式检测：由于隔膜本身相对比较脆弱，且对隔膜整体完整度的要求比较高，因此我们一般要进行非接触式检测。

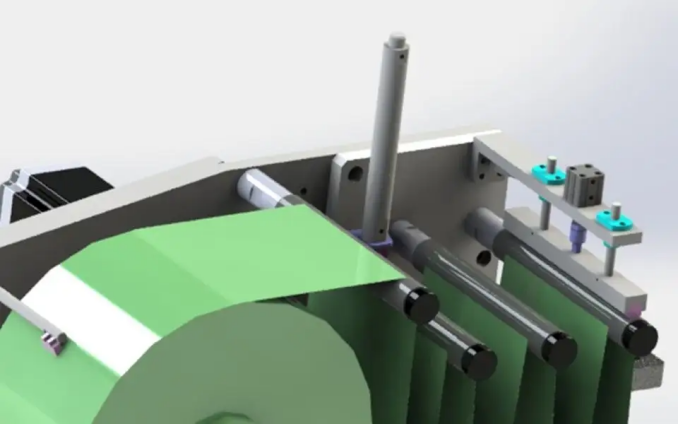

（隔膜卷芯）

解决方案：

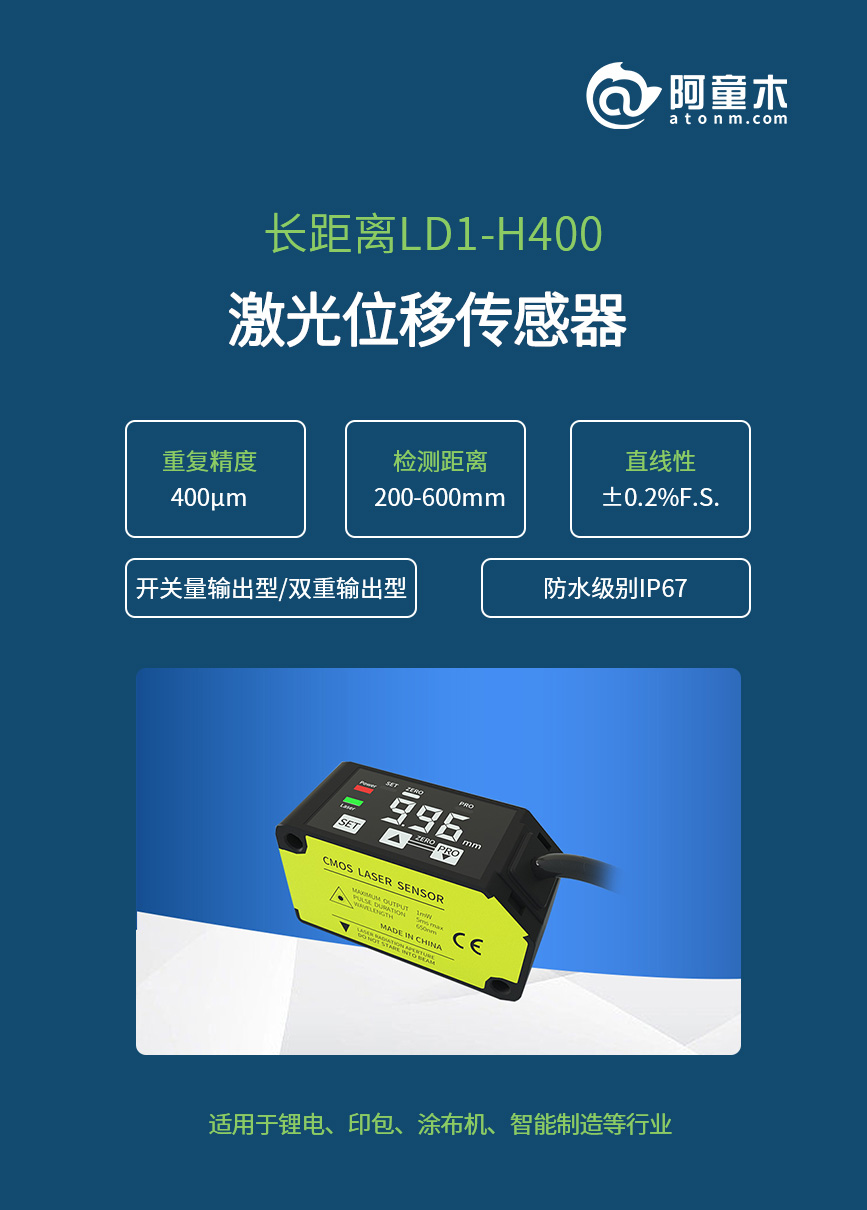

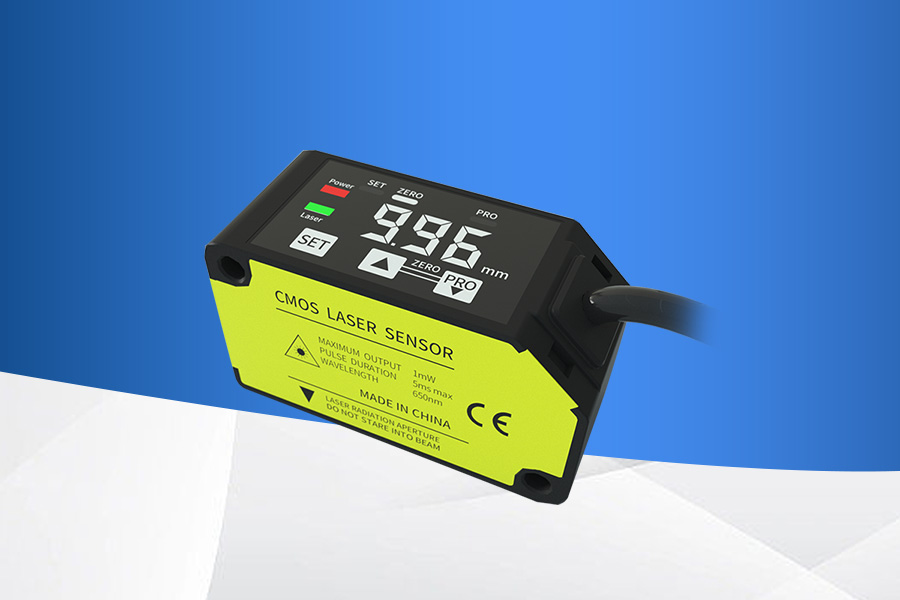

（阿童木LD1-H400激光位移传感器）

本套方案选用阿童木LD1-H400激光位移传感器，传感器头安装于底板内测，垂直安装于隔膜卷芯。通过测量隔膜卷芯外层的厚度，计算隔膜片料的余量，当片料厚度接近最低限度之后，PLC通过触摸屏向外输出卷料即将用完，工人稍加等待，即可准备隔膜卷芯。

相对于其他解决方案，本款激光位移传感器具有检测精度高，可检距离长，稳定性高，操作简单等优势。阿童木激光位移传感器采用非接触测量，金属、塑料均可检测，超高精度，可测量微小物体，它拥有超小型传感器探头，安装方便，不占用工位，而且激光位移传感器能直接与外部设备通信，实时掌控数据，帮助企业提高工作效率。

阿童木LD1-H400激光位移传感器具有体积小、光电小、精度高等特点；精准检测待测物体的相对位移，常用于长度、距离、振动、速度、方位等物理量的测量。激光位移传感器适用于锂电、印包、涂布机、智能制造等行业，常用于长度、高度、宽度、距离、振动、速度、方位、物体有无、形状、平坦度等物理量的测量，还可用于探伤和大气污染物的监测等。
