一种高压直流电源的原理与原理图

在实际的生产应用中，经常需要长期稳定的高压直流电源，并且可能需要输出电压是可调节的。用典型的稳压电路很难满足这一要求，但是即使满足，输出的动态范围也不高。在设计中，一差分电路被引入到一般稳压电源作为取样比较电路使用，并且通过适当的调整电路的参数，大大改善稳压电源的输出动态范围，其值可以达到约100V，使用样机进行测试，效果非常好。指标如下：

输入AC150V250V，输出DC150V-250V，每个值都可以稳定，稳定性很高。

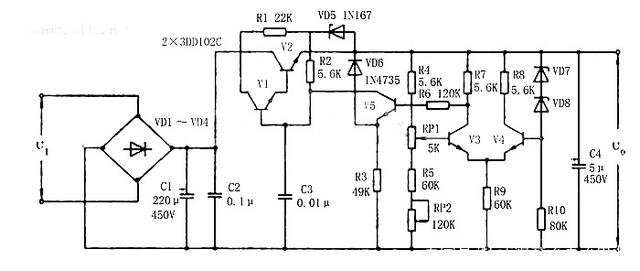

电源不易受到环境温度的影响，并且消耗的功率更少，因此适合长时间工作，电气原理图如图所示，下面简要说明其工作原理。

约220V的AC电压由电桥堆VD1-VD4整流，并由C1和C2滤波，以在复合调节器的集电极和地之间获得约330V的直流电压，该电压是由前置R1和VD5组成的前置稳压电路，就可以在输出端获得150V-250V的直流稳定电压。

在图中，VD5-VD8是具有不同规格的稳压二极管，并且每个电路都起到恒定稳压的作用。VD5和R1构成一个前置稳压电路，电压稳定的原理如下：VD5为V2基板(V5集电极)提供稳定的电压值，而使由V1和V2组成的复合管的发射极处于正偏状态。这不仅降低了稳压电源输出电压稳定度，而且还可以提高稳压电源的调整率并减小稳压电源的输出阻抗。 VD6将V5的发射极电压钳位到一定电压以上，因此V5的集电极和发射极之间的电压Uce5不会变得太大，从而解决了V5的耐压问题。 VD7和VD8是一对正、负温度系数稳压二极管，可显著看到降低温度变化对输出的影响，两者还形成了用于电源的后端稳压电路。

V2和V1是相同类型的大功率管，在电路中形成复合管道，这些是电源的核心部分，C3是具有防振功能的瓷片电容，电源使用差分电路作为采样和比较电路，以进一步减少温度变化对电源的影响并获得足够的输出动态范围。优点是：出色的稳压效果，不受温度变化的影响。稳压过程如下：只要输出电压由于某些因素而变化，差分放大器两端就会形成一差动输入电压，从而产生较大的电压来控制 V2，V1的CE端子电压的变化，将输出电压被拉回以实现稳压功能。

RP1设置在电路中(安装在面板上)，您=可以调节RP1以获得所需的输出电压。RP2配置主要是为调试方便。在调试过程中，可以通过组合RP1和RP2来最大化输出的动态范围，调整RP2之后，不要动它了，最好用胶水密封。

本节主要介绍V2和V1的选择，其余组件可以通过参考电源原理图上的注释进行选择。根据要求，U0=150V250V，I0≤50mA，V1和V2 Uceo为：Uimaxl-Uomin≈370V-150V=220V，即：IE×Uceo = 0.05×220 = 11W选择了3DD102C。
