全自动影像仪筛网怎么检测的？

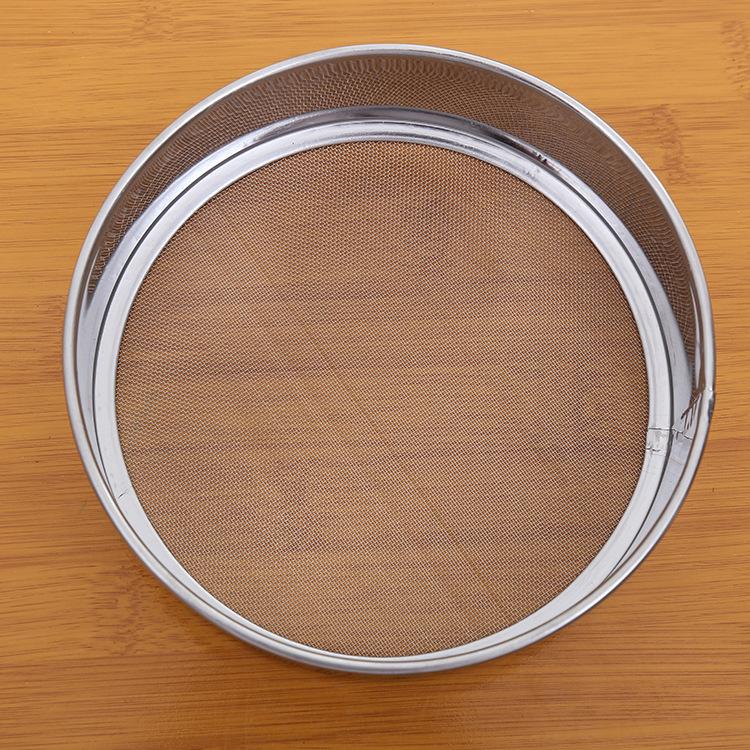

筛孔尺寸大小与其功能有直接关系，筛孔的尺寸精度越高就代表着这个试验筛网质量越好。试验筛网测量筛孔尺寸主要有周长、面积、长度、宽度等。以往都是用工具显微镜来测量筛孔，工作量大、效率低，而全自动影像仪是利用光学原理将工件的轮廓经各种透镜及反射镜投影，并放大成各种倍数后，先投影到半透明的投影幕上，再配合各种标准图片，作非接触式的测量，通过数字图像处理技术提取工件表面的坐标点，再利用坐标变换和数据处理技术转换成坐标测量空间中的各种几何要素，从而得到被测工件几何尺寸和形位公差等参数，作长度、角度、形状、表面等检验工作。

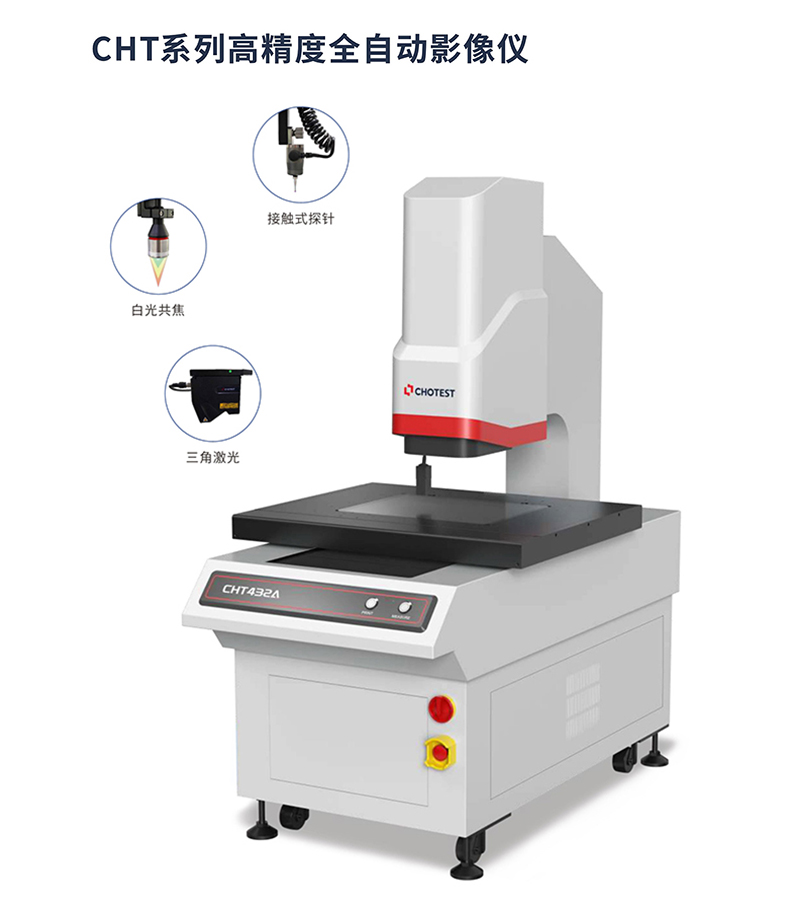

CHT全自动影像测量仪采用高分辨率电动变倍镜头，搭配筛网检测功能，可以满足0.02㎜~4㎜规格的筛网检测需求。精密的大理石平台以及精密线性滑轨和伺服控制系统，保证平台运动中筛网检测的快速准确性。

1.全自动影像仪适用于计量院所、科研院校等单位对各种实验筛网的检验测试。
2.筛网检测类型：编织网（网孔、丝径）、穿孔板（方孔、圆孔）；可任意确定取样位置，自定义设定径向纬向检测的网孔数量。
3.筛网检测依据：支持自定义公差表类型的新增修改功能；可按照现行国家计量校准规范JJF1175-2007《试验筛校准规范》及国家标准GB/T 6003.1-2012《试验筛技术要求和检验第1部分：金属丝编织网试验筛》规定的方法进行筛网尺寸检测。
4.自动计算编织网网孔尺寸和丝径尺寸、穿孔板孔径尺寸（最大值、最小值、平均值、被测网孔个数），一键生成检测报告并导出（或定制报表）。
5.采用高分辨率变倍镜头，工业彩色CCD模块，快速精准检测筛网尺寸，可满足0.02㎜~4㎜孔径范围内的标准筛网。

此外，CH系列全自动影像仪还可用于各种复杂零部件的表面尺寸、轮廓、角度与位置、形位公差等精密测量，应用于机械、电子、模具、注塑、五金、橡胶、精密冲压、钟表、印刷电路等多个领域。
