影像仪怎么测量高度尺寸？

影像仪侧重于工作平台的快速移动，是利用表面光或轮廓光照明后，经变焦距物镜通过摄像头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X\Y方向上移动由多功能数据处理器进行数据处理，结合CCD数位影像和光栅位移数值，通过软件进行计算完成测量。

影像仪测量高度尺寸方法：

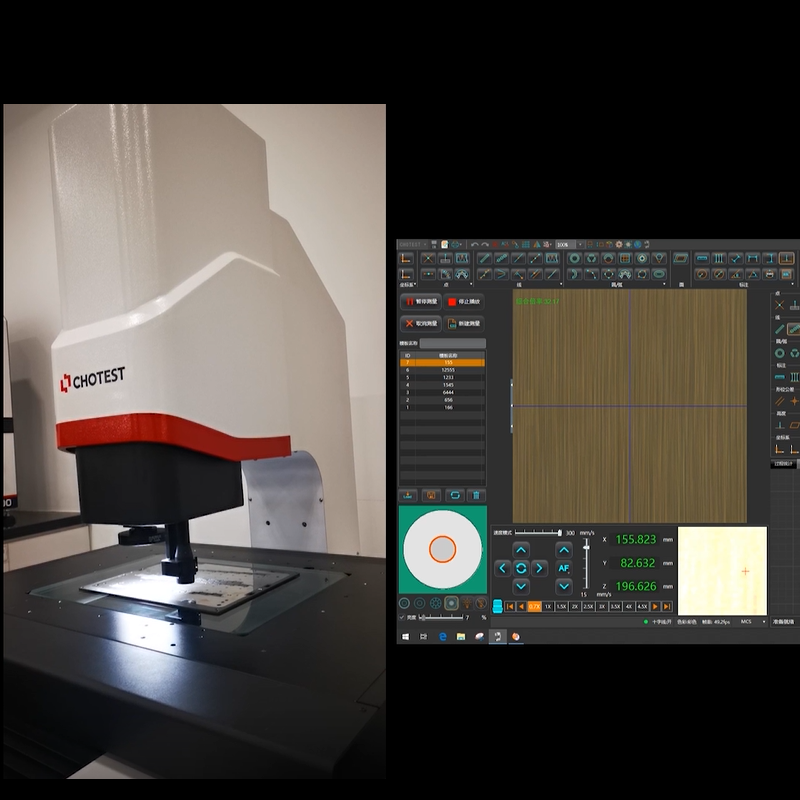

1、影像测高法：通过搭载光谱共焦测头，可非接触式进行高度测量，平面度测量，针对镜面和光滑斜面均可测量，比三角激光测量范围更广；或是运用影像测量仪软件中的Z轴自动对焦功能，测量得出高度，这样的测量方法可以减少人为误差，不管是谁来测量，都可以测得同样的数值，非常简单方便。

2、接触法测高：增加探针，用接触法直接测量，这相当于一台小的三座标测量仪，即为复合式影像测量仪，在需要测量高度的地方，用探针取元素（点或面），然后在软件内计算高度。这个方法也要在软件上增加模块。

CH系列全自动影像仪可搭配(1)接触式探针；(2)白光共焦；(3)三角激光；三种复合传感器，一次性测量二维平面尺寸+高度尺寸。
