【虹科方案】非接触式孔深测量技术

虹科Dimetix激光测距传感器

孔深测量

解决方案

应用背景

解决方案

扩展介绍

01.

sensor

应用背景

测量孔或深孔的深度是具有挑战性的。因为深孔无法使用机械手段进行实际测量。其他非接触式技术（如超声波），往往存在孔内壁反射的问题。

有这样测量需求的场景比如有：

• 水箱中浮动的水位

• 深井中浮动的水位

• 加工中心送料管中的棒材位置

• 加工作业中的孔深测量

激光测距传感器可以很好地解决这一测量难题。

应用背景

解决方案

扩展介绍

02.

sensor

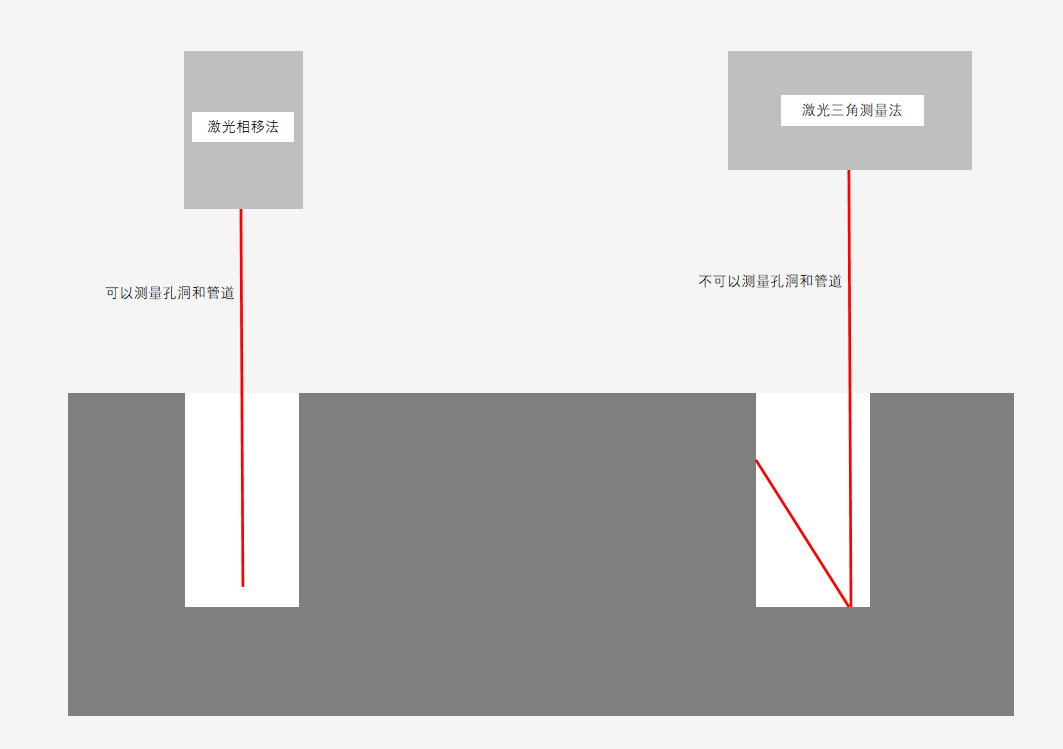

解决方案——非接触式孔深测量

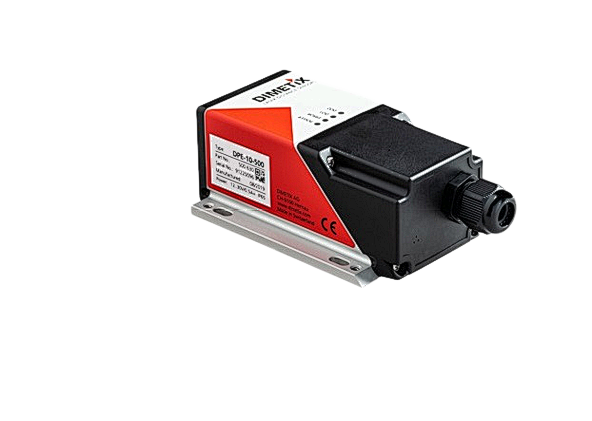

虹科Dimetix 激光测距传感器提供了一种精确且易于集成的非接触式孔深测量技术。

虹科Dimetix激光测距传感器坚固耐用、精度高、性价比高，并且易于集成到大多数客户的控制系统中。这些激光器是测量孔深的理想选择。

虹科Dimetix D系列激光测距传感器提供了最佳的位置传感器，可实现以下关键特性:

• 光斑尺寸小：接近激光的光斑尺寸约为 0.15 英寸；在 100m 处增长到仅约 2 英寸大小

• 可提供从 -40 到 +60 C 的扩展温度范围

• 测量距离达 500m

• 在整个范围内的绝对精度高达1mm，不受颜色、纹理和实际距离的影响

• 高达 250 Hz 的快速测量，1 kHz 输出

多种输出：

• 内置标准：RS232、RS485/422、SSI 编码器、模拟、数字 I/O

• 可选：Ethernet IP、Profinet、EtherCat 可集成到传感器中，使 Allen Bradley 和

Siemens控制器的集成变得简单

全系列配件：

• D系列校准单元的保护罩

• 安装支架

• 布线

• 显示屏和过程仪表

应用背景

解决方案

扩展介绍

03.

sensor

扩展介绍

得益于清晰的产品组合，选取一款合适的激光测距传感器是非常简单方便的。我们为客户提供了许多的功能，并且这些功能都是作为标准集成在每台设备中，包括：各种通讯接口如SSI、RS-422/485、RS-232和2个数字输出。

此外，还可以选择工业以太网接口PROFINET、EtherNET/IP EtherCAT，并且所有的设备都具有IP65的防护等级，且重量不到500克，给人们留下了深刻的印象！

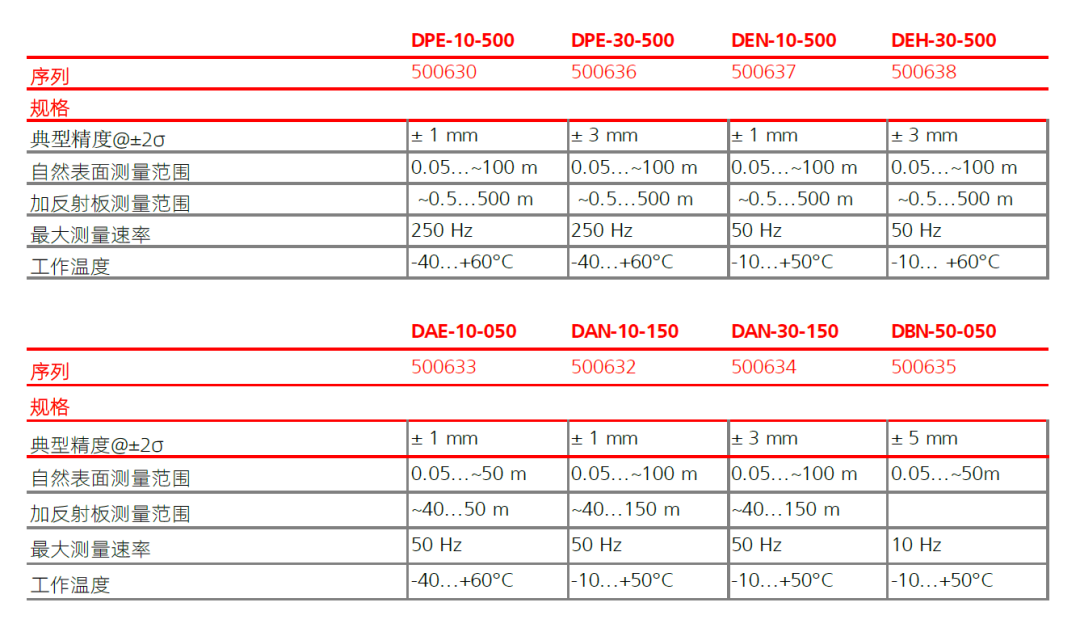

除此之外，特别值得一提的是，我们的仪器不仅可以在500米的测量距离上到达±1㎜的精度，并且即使是在最极端的条件下，也能保持良好的性能，DPE、DEN和DEH等类型的传感器都可以做到这一点。

此外，DAE、DAN和DBN类型的传感器的性能也同样十分优秀，但它们更适用于测量距离在500米内或对成本敏感的项目。
