光矢量分析系统测量法拉第旋光镜的偏转角度

法拉第旋光镜（FRM）是利用法拉第效应将输入光的偏振态旋转90°后再输出的无源器件，其由法拉第旋转器和反射镜组成。

法拉第旋光镜对不同波长光的偏振态旋转角度并不完全一样，而且在制造过程中还会有不良器件导致旋转角度误差，这就使得其应用到光链路中会造成系统误差。使用昊衡科技推出的光矢量分析系统（OCI-V）来测量法拉第旋光镜的旋转角度，就能轻松甄别法拉第旋光镜的偏差角度。

图1. 法拉第旋光镜直接使用OCI-V不能测试出法拉第旋光镜（FRM）的偏差角度，但可以利用其能测试出链路中整体的偏振模色散（PMD）的方法间接测试出FRM的偏差角度，为此设计以下光路来进行测试，测试光路如图2所示。

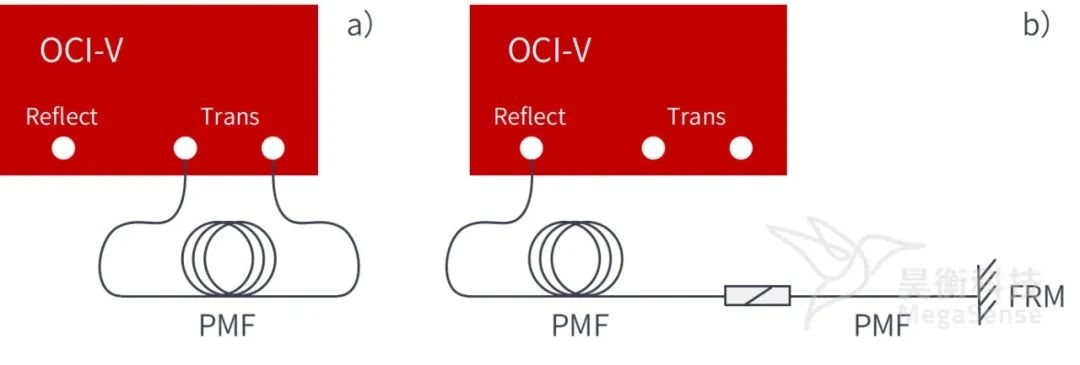

图2. 测试光路图

图2a中的链路中保偏光纤的长度为9.288m，使用OCI-V透射式功能测试保偏光纤的PMD，测试结果如下图所示。

图3. 保偏光纤的PMD

图2b链路中保偏光纤的长度为9.288m，法兰对接上1.0645m的保偏光纤接一个法拉第旋光镜，保偏光纤总长度为10.3525m，使用反射式测量链路PMD，测试结果如下图所示。

图4. 保偏光纤接法拉第旋光镜的PMD

使用公式计算出法拉第旋光镜的偏差角度如下图所示。

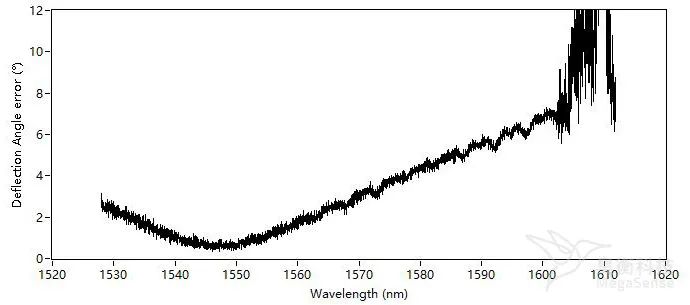

图5. 法拉第旋光镜偏差角度

使用OCI-V测试偏振模色散的方法可以计算出法拉第旋光镜的偏差角度，其计算FRM偏差角度的精度可达±0.12°，这种方法能十分快速精准地评估FRM的质量。当然使用这种方法也能评估带有FRM的光纤系统，是否因FRM偏差角而带来的PMD，如迈克尔逊干涉仪、环形激光器、光调制器等光学系统，为这些系统稳定运行提供保障。
