虹科案例|奔驰GLS车型座椅控制器模块测试

应用背景

奔驰GLS某车型座椅控制器模块采用LIN总线通信形式，模块含有触摸按键、实体按键、触摸按键背光和LED指示灯功能等。通过主控制器即主节点对模块信号进行收发判断。针对按键背光及LED指示灯模块，通过发送LIN信号进行点亮及显示控制，针对各个按键，通过监测按键信号，进行按键动作检测。

最终实现座椅控制器模块的LIN功能检测。

使用的产品

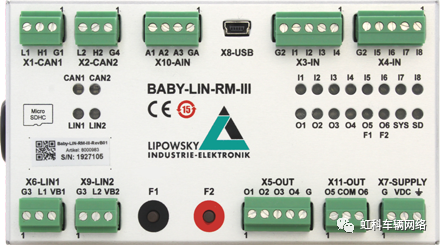

产品型号：Babylin-RM-III

主要作用：使用Babylin-RM-III模拟为LIN主节点，控制按键背光和LED的点亮及按键动作检测等内容。另外利用Babylin-RM-III的Digital Output对各个按键操作状态输出，最终离线脱离上位机软件运行。

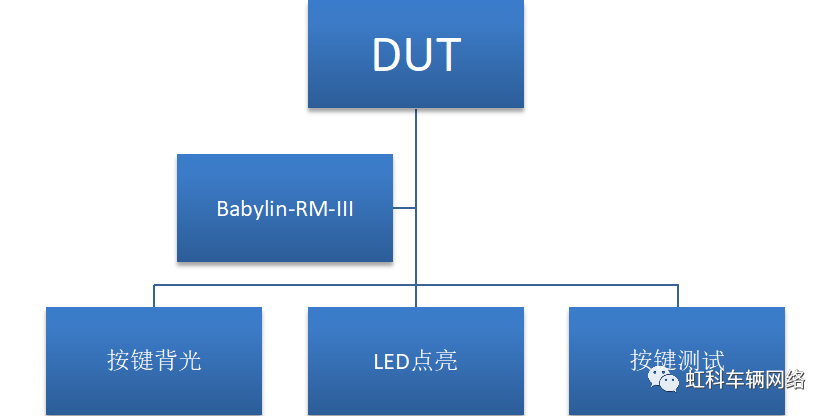

应用架构图

画出这个产品所在系统的应用架构图

应用方法与过程 ：

硬件按对应方式连接好线路，线路连接如图;

软件上配置脚本SDF文件:

首先设置背光点亮信号，打开触摸按键背光；

其次设置LED信号，点亮加热、通风等功能的指示LED；

最后分配触摸按键与实体按键的状态检测，利用Baby-LIN-RM-III的6路Digital Output的组合形式，即最多64种组合形式，将每个按键与一种组合输出对应，得到Digital Output检测每个按键的操作状态。

配置完SDF并成功刷写进Baby-LIN-RM-III后，便可通过Baby-LIN断电重启或者上位机如PLC给出input形式，启动通信并点亮按键背光和LED灯，另外通过监测output信号进行各按键的检测。

结果

1. Babylin重启或者PLC给DIN1一个上升沿电平跳变后，各个按键背光及LED指示灯成功点亮；

2. 操作座椅控制器各个按键，PLC通过监测output信号进行每一个按键的状态检测；

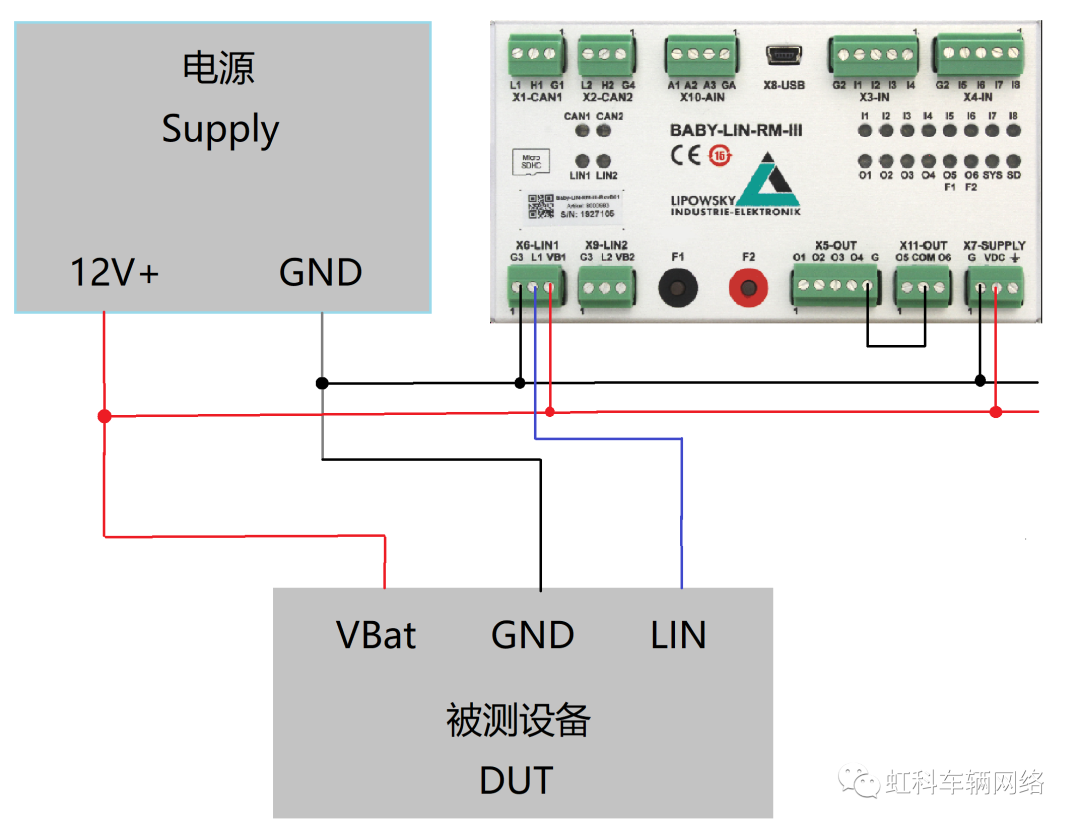

硬件连接草图

座椅控制器实测图

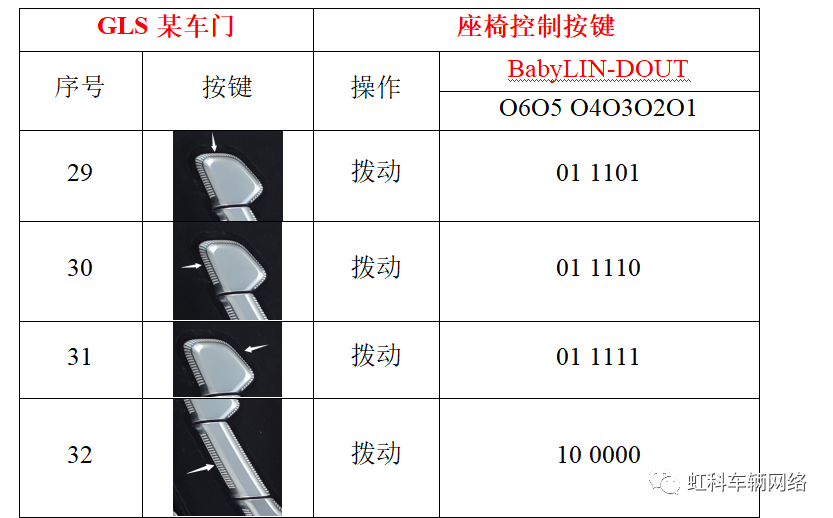

座椅按键状态与Babylin-DOUT输出对应关系(部分)
