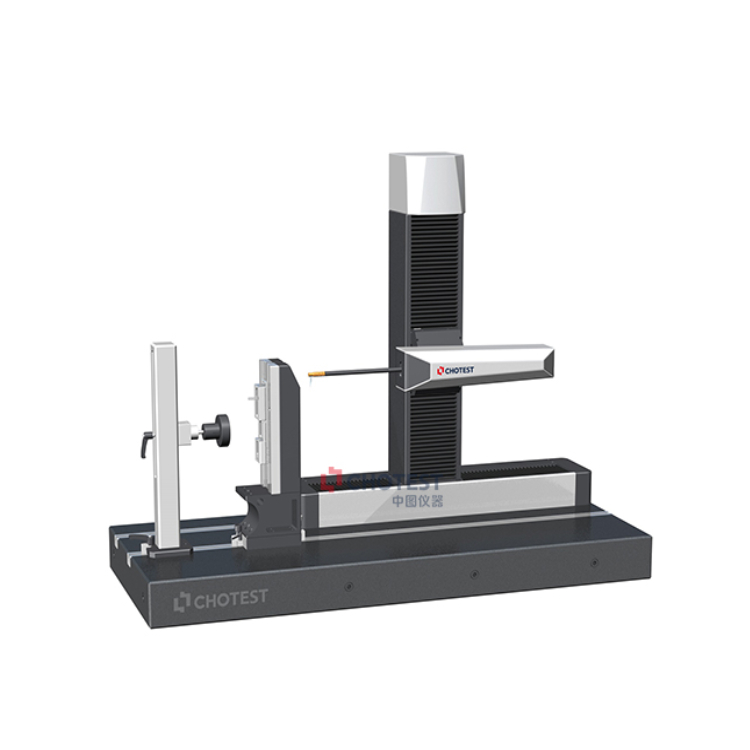

SJ5700轮廓仪的简单测量方法

在测量工件之前，要先确定轮廓仪的正常启动运行，做好准备工作。SJ5700轮廓仪为全自动测量设备，所以操作人员在测量时不需要太多的手工作业。操作便捷，功能广泛，可对各种工件轮廓的几何参数进行测量，可评定的表面轮廓参数包括：角度、半径、坐标、距离、圆、圆截面，确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度分析等；并可同时实现：
1.建立回归直线和圆形；
2.建立点、交点、自由点、中心店、最高点和最低点；
3.建立坐标系统；
4.计算半径、距离、角度、坐标及线性偏差；
5.实际值与标称值比较；
6.测量程序自动运行。

测量方法

准备工作
1.测量前准备。
2.开启电脑、打开机器电源开关、检查机器启动是否正常。
3.擦净工件被测表面。
测量
1.将测针正确、平稳、可靠地移动在工件被测表面上。
2.工件固定确认工件不会出现松动或者其它因素导致测针与工件相撞的情况出现。
3.在仪器上设置所需的测量条件。
4.开始测量。测量过程中不可触摸工件更不可人为震动桌子的情况产生。
5.测量完毕，根据图纸对结果进行分析，标出结果，并保存、打印。

注意事项

SJ5700轮廓仪是一种精密的测量仪器，需要严格按操作规程操作，严禁非检测人员操作。
该仪器，当仪器横向超出行程时，仪器会超程保护，这时需按住测量头机箱电缆接头旁边的。
复位开关，然后按计算机→或←键把测头移动到有效行程内．千万注意移动方向，以免超程，损坏仪器．另外，由于仪器上下方向没有超程保护，操作时一定要注意，防止意外情况发生，必要时可以拔掉工作台后面的电机插头，或强关计算机。
另外，当仪器程序正在运行期间，如果还运行其他程序，有时会导致仪器操作失控状态出现，上下左右箭头不起作用，这时，应点击仪器程序界面，让程序使能，再按上下左右箭头就可以恢复程序对仪器的控制，这一点需要特别注意，如果无效可强制关掉计算机电源查找原因。
由于测量滑动导轨是精密导轨，严禁用户自行调整，必要时可在导轨上面适量滴注润滑油（采用钟表油，严禁采用其他润滑油）。
