什么是示波器的触发？

示波器在电子行业测试领域有着电子工程师“眼睛”的域名。它的存在，可以帮助电子工程师更好的监测测试产品的情况，以确保所有上市的产品都拥有最优质的的质量。虽然，大家听说过示波器这个名字，但很多示波器的功能却很少有人知道，为此，博宇讯铭今天来说说，什么是示波器触发？示波器的区域触发功能！

相信此介绍会是很多人们想要了解的知识，具体看看示波器的触发功能是如何实现的吧。

什么是示波器触发？

示波器触发，是指按照需求设置一定的触发条件，当波形中的某一段满足这一条件时，示波器即时捕获该段波形及其相邻部分，并显示在屏幕上。

触发的作用有两点：第一，隔离感兴趣的事件。第二，同步波形，或者说稳定显示波形。只有稳定的触发才有稳定的显示。触发电路保证每次时基扫描或采集都从输入信号上与用户定义的触发条件开始，即每一次扫描和采集同步，捕获的波形相重叠，从而显示稳定的波形。

下图显示采集存储器的概念。为便于理解触发事件，可将采集存储器分为预触发和后触发缓冲器。触发事件在采集存储器中的位置是由触发延迟（水平位置）设置定义的。在触发事件到来之前，示波器先填充预触发缓冲器，在预触发缓冲器满后不断以先进先出（FIFO）的方式更新预触发缓冲器并等待触发事件到来；在触发事件到来之后，停止更新预触发缓冲器，改为填充后触发缓冲器；待后触发缓冲器满后，一帧波形采集完成。

以下是采集存储器填充过程中各个状态的定义：

Arm--预触发缓冲器未满，此时示波器不响应任何触发事件

Ready--预触发缓冲器已满，等待触发事件到来

Trig’d–检测到触发事件，开始填充后触发缓冲器

触发应根据输入信号的特征来设置。例如，对于周期重复的正弦波，可以设置在上升沿进行触发；对于捕捉组合逻辑电路中的冒险信号（毛刺），可以设置脉宽触发。您应该对被测信号有所了解，才能正确捕获感兴趣的波形。

示波器的区域触发功能

区域触发，并提供两个矩形区域：区域1和区域2,用户可设置区域属性为相交或不相交，以此为常规触发的补充筛选条件使波形进一步达到稳定触发。

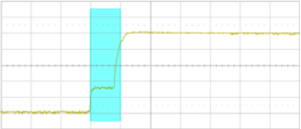

下面是一个操作实例，使用示波器捕捉如下图的总线冲突波形：

通过常规的边沿触发无法精确地捕捉到该波形，仅仅可以利用鼎阳示波器SDS2000XPlus的高刷新率，通过打开余辉的方式来确认有总线冲突的情况发生：

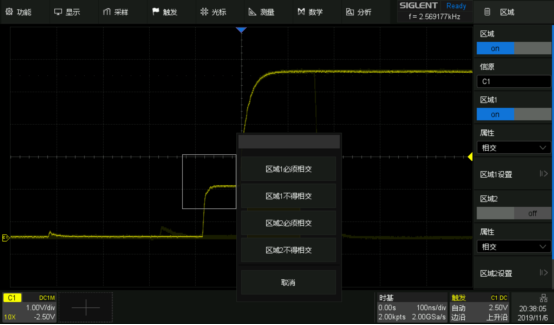

此时使用区域触发可以高效地隔离出感兴趣的事件，且操作非常简单：打开区域触发，设置区域与总线冲突部分的波形相交，如下图：

这样我们就可以精准地捕捉到这一段波形：

以上是博宇讯铭针对“什么是示波器触发？示波器的区域触发功能！”的简单讲解，并且通过鼎阳示波器SDS2000XPlus产品进行了简单的操作演示，希望以上的介绍能够让更多有需要的朋友们对示波器触发功能有了一定的了解，如果在使用示波器的过程中，有任何问题也可以联系博宇讯铭工程师，会有专业的工程师帮您一起进行测试。
