摘要

介绍台商大厦，采用综合保护装置、多功能仪表、变压器温控仪、直流屏、烟雾传感器、门磁开关、网络摄像头等设备，采集配电现场的各种电参量和状态信号。系统采用现场就地组网的方式，组网后通过现场网关远传至阿里云平台，通过变电站运维云平台系统实现变电所的实时监管。

关键词：台商大厦；变配电所；云平台；综合保护装置；运维。

0 项目规模概述

郑州台商大厦位于郑东新区高速铁路核心区域，临近火车站西广场，占地12余亩，规划有26层高层公寓式办公楼、14层酒店式办公楼、4层商业及地下室，总建筑面积60713平方米，其中商业面积为12800平方米。东区为二期扩容，东区一个个0.4KV站，专门为东区供电。西区一个高压10KV站，1个0.4KV站，专门为东区供电。

1 项目背景

本项目运维公司原已经采购本地电力监控系统一套，负责台商大厦日常的监控和管理，由于运维公司业务量的逐渐增加，面临问题如下:

1、人员成本高：在本地有电力监控的基础上也需要6个人三班倒的值班，运维项目越来越多，人员成本不断增加。

2、人员流动性大：人员流失，经常给自己弄得措手不及。

3、现场巡检情况反馈慢：现场出现问题往往没有电话反馈，只有简单的纸质记录，整改后情况没有反馈。

4、对现场设备只有简单的纸质资料备案

2 实施过程

根据项目现有情况，提出以下建议：

1、在原系统基础上，将原有数据通过本地系统上传至阿里云平台；

2、加装烟雾传感器、门磁开关、水浸传感器等设备，通过网关上传至阿里云平台；

3、加装海康威视摄像头；

4、根据客户需求搭建大屏展示值班室。

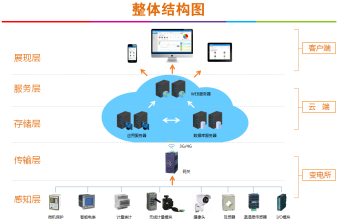

系统架构如下：

3 技术标准

本技术规范书引用的国家和行业标注如下：

DL/T 5430 《无人值班变电站远方监控中心设计技术规程》

GB/T 2887 《计算机场地通用规范》

Q/GDW 231 《无人值守变电站及监控 中心技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》

4 系统功能

平台登录

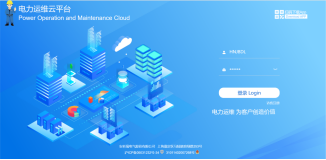

用浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息。

平台首页

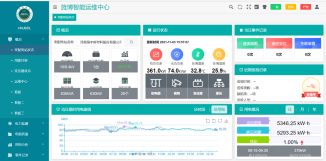

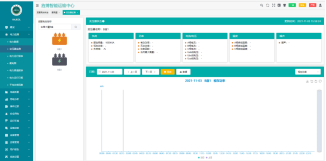

平台首页为变电所概况，包括变电所状态、地图导航和用能月报。变电所状态包括：变电所概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

电力监控

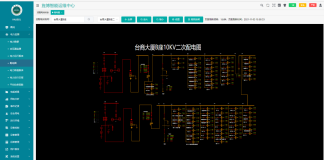

“电力监控”页面包括配电图、变压器监测、电力数据。

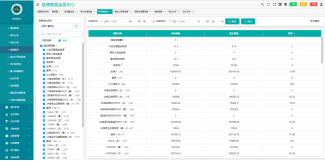

变压器监测

用电分析

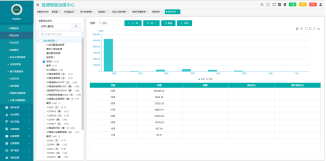

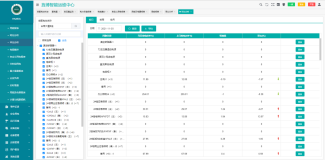

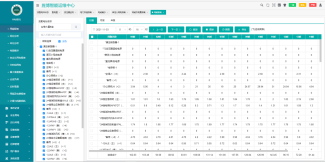

用电分析包括用能报表、同比分析、环比分析、电能集抄、计量及线路损耗。

事件记录

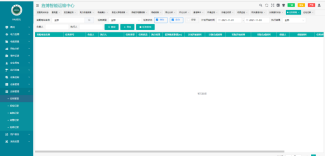

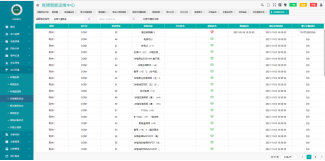

事件记录方便运维人员查看浏览断路器合分、门开门关、电流电压越限告警、短信日志、平台运行日志。

运行环境

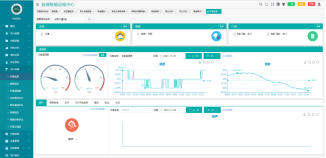

运行环境包括环境监测、视频监视、环境温湿度、仪表通讯状态和网关通讯状态。

运维管理

运维管理显示的是维护、检查和巡视计划的制定、审批和分配，以及巡视组的创建，包括巡视检修和系统设置。

5 项目效果

1、帮助运维单位节省人工，原来三班倒本地值班人员撤除变为流动运维人员。

2、实时监管运行，有异常发生时能够通过网页，手机APP知晓现场情况。

3、手机APP定位，巡检打卡上报，有异常手机上报，及时查缺补漏。

4、软件设置台账管理，对每一台设备进行备案。

5、每个月运行状态生产成报表，帮助运维单位上报。

6 结束语

随着国家电网改革政策的逐步推进和落实，AcrelCloud-1000变电所运维云平台运用互联网和大数据技术，为电力运维公司提供变电所运维云平台。该平台作为连接运维单位和用电企业的纽带，实时监视用户配电系统的运行状态和电量数据，为用户提供更好的运维服务。平台提供用户概况、电力数据监测、电能质量分析、用电分析、日/月/年用能数据报表、异常事件报警和记录、运行环境监测、运维派单等功能，并支持多平台、多终端数据访问。该系统运行安全、可靠、稳定，为运维单位运维提供了真实可靠的依据。
