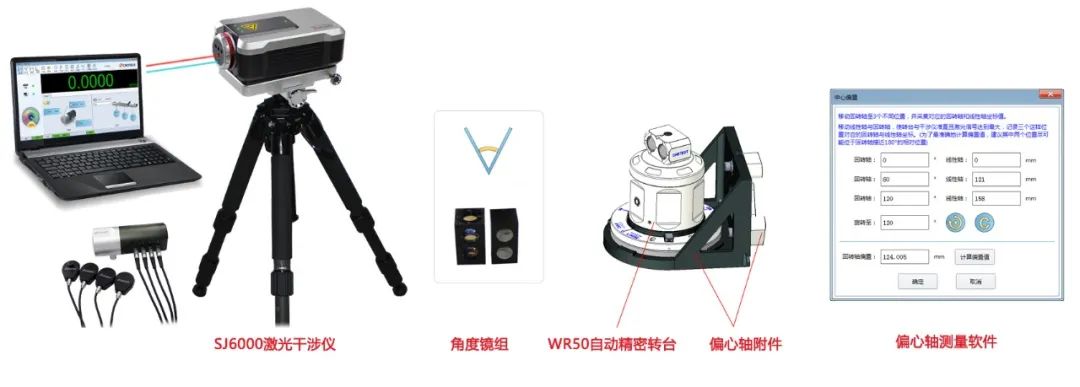

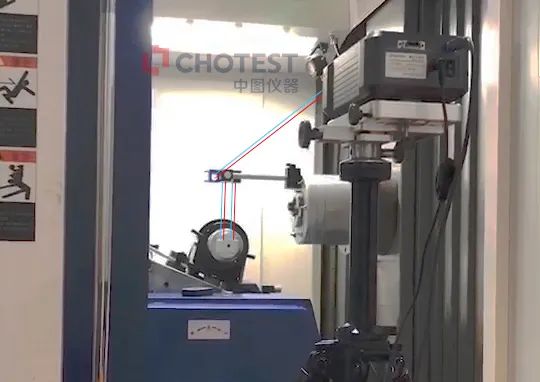

将WR50自动精密转台安装在摇篮式五轴加工中心A轴上（它不必安装在旋转中心）并执行测试，偏心轴测量软件会同步线性轴与旋转轴移动，并在整个测试期间保持激光不断光，可显著简化安装硬件设定要求。
工作原理

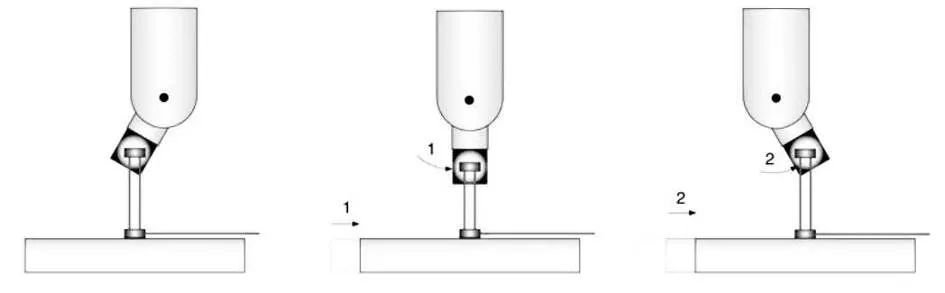

偏心轴测量工作原理是利用机床线性轴与回转轴的同步移动，如下图所示，每个回转轴移动都有一个对应的线性轴移动。需要注意，即使是相同的角度轴移动，线性轴移动间隔也会不同，以确保激光干涉仪与自动精密转台保持准直。
注意事项

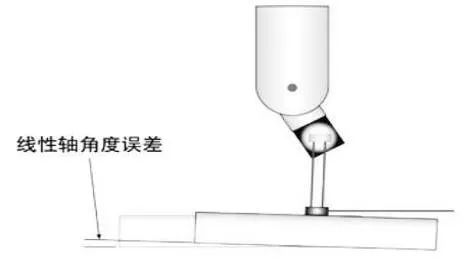

由于其中一个光学镜组固定在线性轴，因此检测到的角度轴数据也会包含线性轴的误差，例如以下所示的角度误差。出于这个原因，应在与最初同步移动期间所用的相同停止位置，沿着线性轴同时执行额外、单独的角度测量，接着可合并这两个误差文件，消除线性轴角度误差的影响，进而真实呈现回转轴的旋转精度。
