HDB-E手持式变压器变比组别测试仪三相电力变压器

1 三相测试

在“主菜单”屏下选中“三相测试”项后，按“确认”键进入“三相测试选择”屏（见图三）。

• 正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。
• 盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。

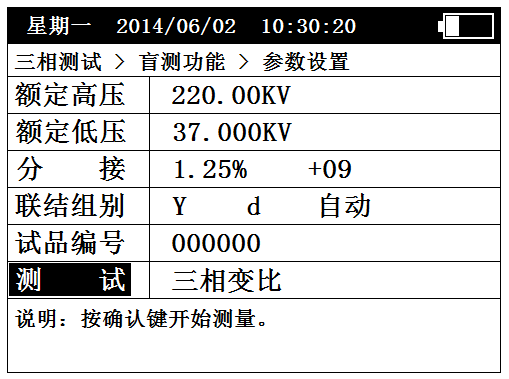

“正常测试”和“盲测功能”的设置、操作类似，在此以“盲测功能”为例进行说明介绍。选择“盲测功能”项后，按“确认”键进入“盲测功能参数设置”屏（见图四）。

图三

图四

“额定高压”、“额定低压”、“分接”、“联结组别”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。

分接：设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

联结组别：设置所测试品的联结方式和联结组别。对于联结方式，高压侧可以实现“Y→D→未知”之间的循环转换，Y表示星形联结，D表示三角形联结， “未知”表示不清楚高压侧联结方式，由仪器自动判断；低压侧可以实现“y→d→未知”之间的循环转换，y表示星形联结，d表示三角形联结，“未知”表示不清楚低压侧联结方式，由仪器自动判断。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

• 三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。
• 组别测试：只测量联结组别。
• 三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所

选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。

参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

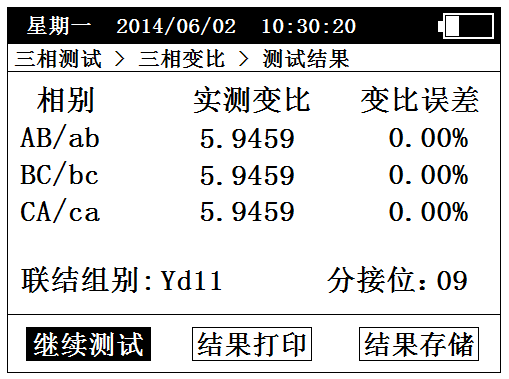

“三相变比测试结果”屏见图五。

图五

屏幕中间显示测量结果，底部显示可操作菜单：

• 继续测试：按设置好的参数继续测量。
• 结果存储：将测试结果存储到本机或存储到优盘。

“左右”键选择菜单项，“确认”键执行当前选项。
