虹科案例|奔驰GLS车型LIN氛围灯测试

应用背景

奔驰GLS车型部分氛围灯采用LIN总线通信形式进行控制，通过主控制器即主节点对各氛围灯模块进行节点分配与控制，达到点亮多个氛围灯模块及变换颜色等功能。

使用的产品

产品型号：Babylin-RM-III

主要作用：使用Babylin-RM-III模拟为LIN主节点，通过节点分配、自动寻址等功能，控制氛围灯的点亮、颜色变换及功能循环等内容。另外利用Babylin-RM-III的Digital Input进行各个功能触发操作，最终离线脱离上位机软件运行。

应用架构图

应用方法与过程

硬件按对应方式连接好线路，线路连接如图;

软件上配置脚本SDF文件:

首先配置自动寻址功能，将各个氛围灯节点分配NAD；

其次分配报文，将各个节点的控制与反馈报文ID进行分配；

然后根据通信协议，设置点亮氛围灯的控制信号；

然后设置颜色变换及功能循环等内容；

最后配置Baby-LIN离线功能及Event功能，即分配Digital Input触发各个配置项。

配置完成并成功将SDF刷写进Baby-LIN-RM-III后，便可通过上位机如PLC给出Input信号等触发方式，进行各功能的检测。

结果

1. PLC给DIN1一个上升沿电平跳变后，各个氛围灯完成节点NAD地址分配；

2. 随后给DIN2一个触发后，氛围灯完成报文ID分配；

3. 给DIN3一个触发后，点亮氛围灯；

4. 给DIN4一个触发后，开启氛围灯颜色变换；

5. 给DIN5一个触发后，循环执行氛围灯各颜色亮灭灯功能。

硬件连接草图

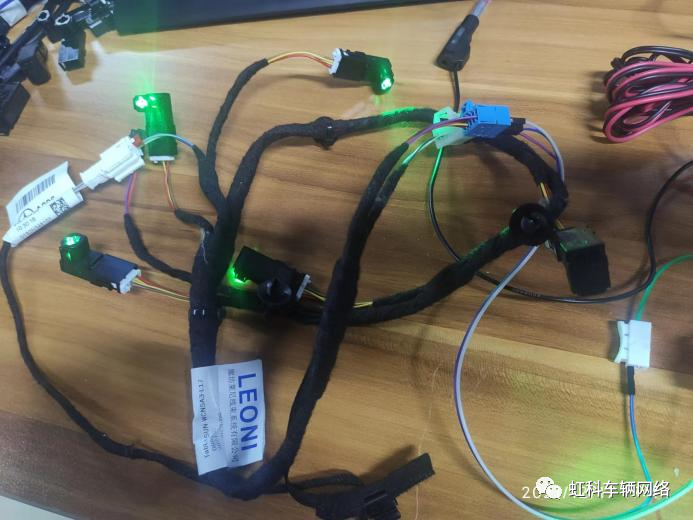

氛围灯实测图

END
