以太网物理层IOP测试设备TESTBASE-EIOP

背景

OPEN联盟（OPEN Alliance）是一个由OEM、tier1和tier2共同组建的非盈利开放性的行业联盟，旨在将以太网技术在汽车环境中应用及推广。

为了保证各个供应商之间的控制器能够互联互通，OPEN 联盟TC8工作组致力于100BASE-T1和1000BASE-T1车载以太网ECU测试规范的开发，相应的规范《OPEN Alliance Automotive Ethernet ECU Test Specification Layer 1》已于2020年初更新到3.0版本。同时，《OPEN Alliance Automotive Ethernet ECU Test Specification Layer 1 1000BASE-T1》 V1.0版本也于2020年初释放。

TESTBASE-EIOP是经纬恒润自主研发的车载以太网物理层IOP（交互性）自动化测试设备，可完整覆盖OPEN TC8 IOP测试标准。

IOP测试环境

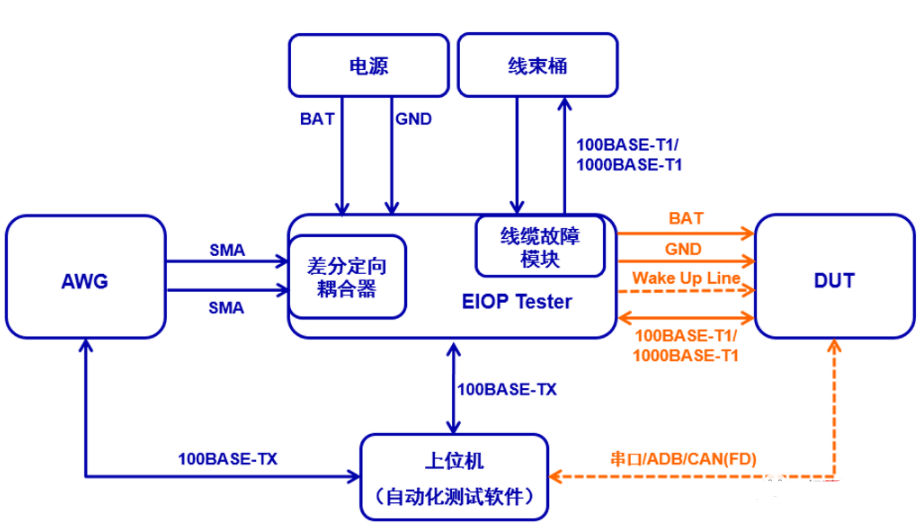

下图为参照TC8需求，由TSETBASE-EIOP为核心设备组成的Layer 1 Interoperability (IOP)测试环境，主要包含：

• EIOP Tester

• AWG

• 自动化测试软件

• 线束桶（可选）

测试内容

Link-up time

• Link-up time - Trigger: Power on Link Partner

• Link-up time - Trigger: Power on DUT

• Link-up time - Trigger: Wake up DUT

Signal Quality

• Indicated signal quality for channel with decreasing quality

• Indicated signal quality for channel with increasing quality

Cable Diagnose

• Cable diagnostics for near and far end open

• Cable diagnostics for near and far end short

经纬恒润IOP测试解决方案

针对于TC8提出的IOP测试需求，经纬恒润推出完整的自动化测试系统，该系统能用于100BASE-T1和1000BASE-T1测试。

经纬恒润IOP自动化测试系统由以下各部分组成：

硬件

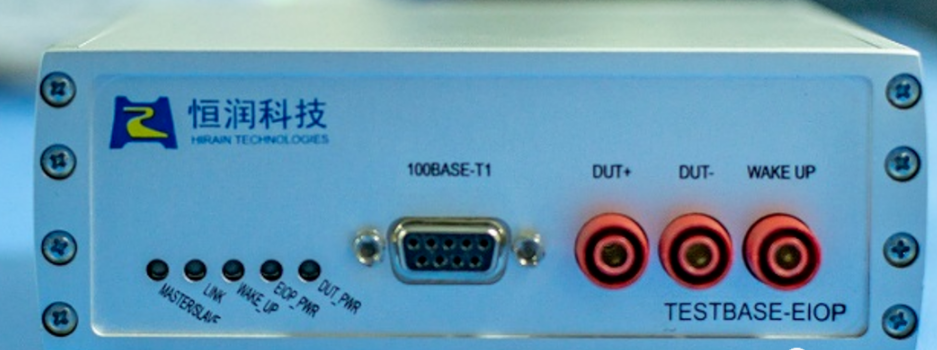

• TESTBASE-EIOP：用于连接100BASE-T1 或1000BASE-T1 DUT，能够控制Link Partner 和DUT上下电，具备噪声注入以及线缆故障模拟模块

• AWG：任意波形发生器，用于差分高斯噪声注入

• 线束桶：可选，提供近远端自动切换

软件

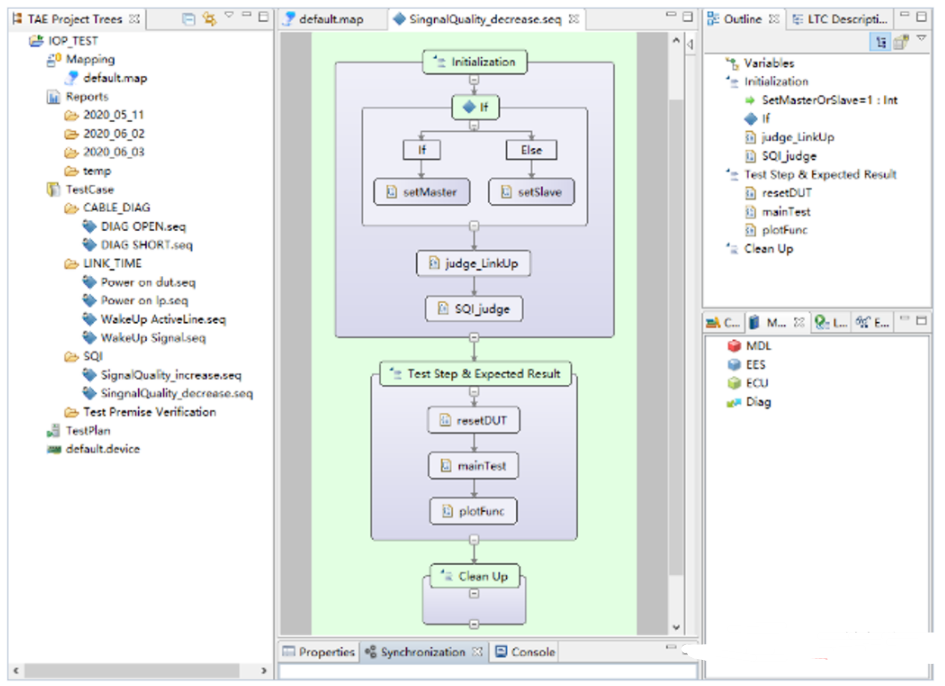

• 自动化测试软件：自动化测试软件为经纬恒润自主研发的INTEWORK-TAE，可以实现自动化测试序列搭建及运行

• 测试套件：基于INTEWORK-TAE开发的以太网一致性测试套件AETP可以实现TC8（v3.0）和3~7层自定义协议一致性测试，IOP package属于AETP中的一部分，用来控制EIOP硬件设备、执行测试序列、判断测试结果，自动生成测试报告

产品优势

满足新的TC8 ECU测试要求

自动化测试，操作简单，自动生成测试报告
