新品| 英国Pickering公司推出新款高电压LXI可扩展矩

01

新款65-218系列

50x4单刀LXI矩阵插卡模块

近日，英国Pickering公司作为生产用于电子测试及验证领域的信号开关与仿真解决方案的领导厂商，于推出新款65-218系列50x4单刀LXI矩阵插卡模块。这类模块可安装在Pickering的65-200-002 LXI模块化机箱中，共同构建可扩展的高电压矩阵平台，提供单元尺寸为50x4，总尺寸最大300x4的矩阵。这个系列的模块提供冷切换电压最大400VDC或750VDC（脉冲1kV）两种版本，最大电流均为2A（切换和负载）以及最大60W的切换功率。这款单刀矩阵模块使用高品质的电磁继电器，提供很长的使用寿命。

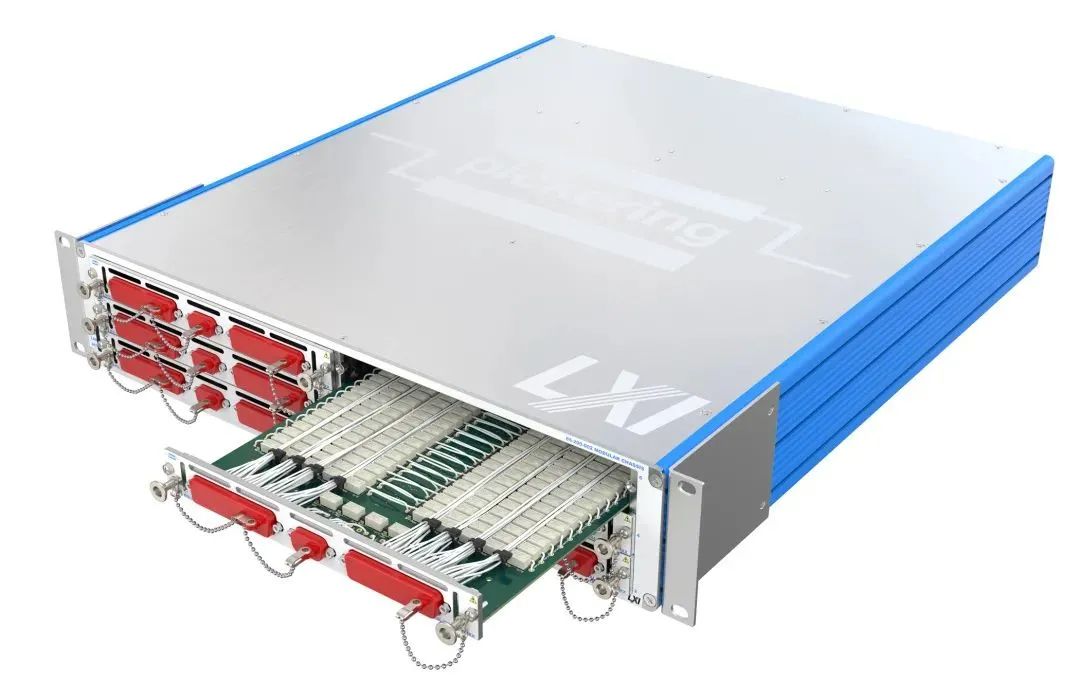

新款65-218系列50x4单刀LXI矩阵插卡模块

02

新款LXI矩阵插卡模块

提供很高的灵活性

LXI可扩展平台的模块化结构可提供很高的灵活性—— 根据需要，可随时添加更多的插卡模块，控制软件会自动检测识别新配置。插卡可通过前面板置入机箱，大大方便了单元配置和维护。如果需要移除其中一个模块，其他模块可留在测试系统中并通过外部线缆连接来保持正常工作。

400V版本（65-218-101系列）使用65-200机箱内部的模拟总线连接50x4的插卡模块来构建更大尺寸的矩阵。

750V版本（65-218-111系列）则使用外部线缆来扩展矩阵。

所有65-218系列插卡模块上的前面板连接接口均使用高电压9针和50针D-type连接器。

03

新款65-218系列

优化设计，提升测试系统效率

65-200系列平台提供内置的带有触发功能的扫描序列存储，通过将预先定义好的测试序列加载进单元中并自动执行，使测试系统效率得到很大的提升。

模块在设计上进行了优化，最大程度地减小了通道电阻，每个插卡通道的电阻小于200mΩ。这种设计有利于降低板载功耗并提高信号完整性；热偏移<4µV（典型值），也可能适用低信号电平应用。

Pickering的开关产品经理Steve Edwards对新产品作了说明：“机箱高度仅为2U，使用65-218系列50x4矩阵模块构建的可扩展高电压开关解决方案可以最大程度地减少测试系统所需的机柜空间。这类高电压解决方案适用于航空航天测试应用开发以及汽车等其他行业。”

另外，Pickering还提供类型丰富的支持配件，包括Pickering的诊断工具—— 内置继电器自诊断（BIRST）工具和开关系统检测工具eBIRST，可帮助用户快速方便地查找模块内的继电器故障。新产品和Pickering的所有产品一样都附带三年质保。此外，Pickering还为65-218系列模块提供一系列标准的或可定制的互联配件。
