白光干涉仪的应用场景

中图仪器SuperViewW系列白光干涉仪采用的是非接触式光学测量，在获得实时数据的同时，不会对产品造成任何损伤，从而有效节约了生产成本，提高了生产效率，并且在线检测，没有滞后性，从而减少不合格品，对表面缺陷检测亦如此。

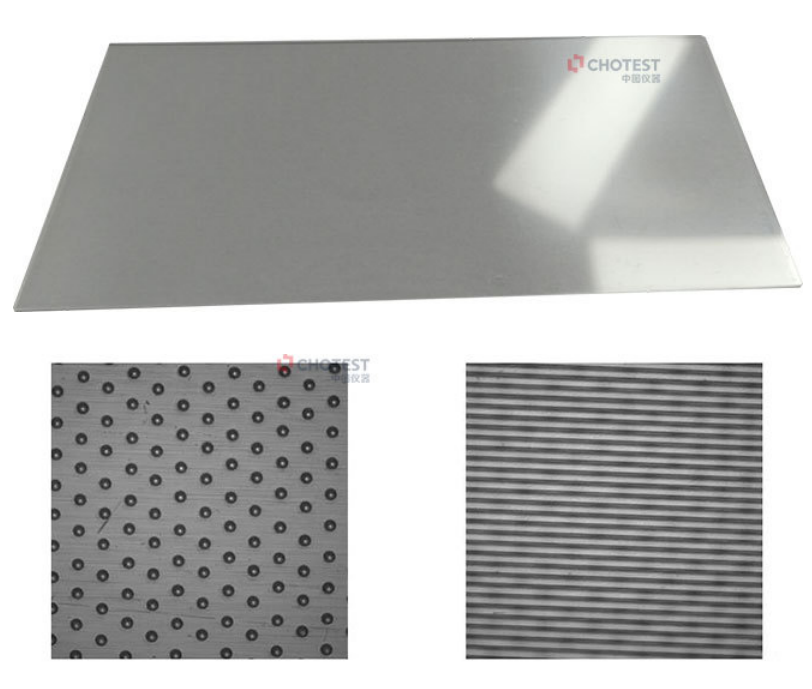

如一张经由VCUT微刻刀加工过的塑料薄片放到显微镜下，看到的是一面布满点状颗粒，另一面则被条状沟槽所填满，构成了塑料片表面的微观世界。

使用中图仪器SuperView W1光学3D表面轮廓仪对这张塑料片上下表面进行扫描，点颗粒和沟槽轮廓一览无余。

点颗粒是凸点，而沟槽则是弧形波，进一步使用仪器的轮廓分析功能对凸点和弧形波进行测量，得到它们的尺寸数据。

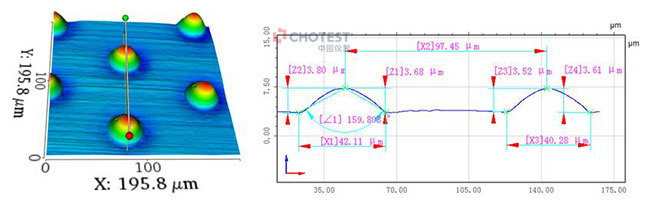

单个凸点截面直径约42µm、高3.8um、夹角160°，分布周期97µm；单个弧形波高约1.6µm、宽约35µm，周期35µm。

SuperViewW系列三维轮廓测量仪分辨率0.1μm，重复性0.1%，具有测量精度高、功能全面、操作便捷、测量参数涵盖面广的优点，专用于精密零部件之重点部位表面粗糙度、微小形貌轮廓及尺寸的非接触式快速测量。测量单个精密器件的过程用时2分钟以内，确保了高款率检测。并且其特殊光源模式，可以广泛适用于从光滑到粗糙等各种精密器件表面的测量。

参数

产品型号：SuperView W1系列

产品名称：光学3D表面轮廓仪

影像系统：1024×1024

光学ZOOM：0.5×，（0.75×，1×可选）

干涉物镜：10×，（2.5×，5×，20×，50×，100×可选）

XY平台：尺寸320×200mm，行程140×110mm，电动、手动同时具备，均为光栅闭环反馈

Z轴行程：100mm，电动

Z向扫描范围：10mm

Z向分辨率：0.1nm

水平调整：±5°手动

粗糙度RMS重复性：0.005nm

台阶高测量：准确度0.3%，重复性0.08% 1σ

主要特点：非接触式无损检测，一键分析、测量速度快、效率高

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取
