【开源项目】无线工业粉尘监测仪，工厂监控的

1.说明

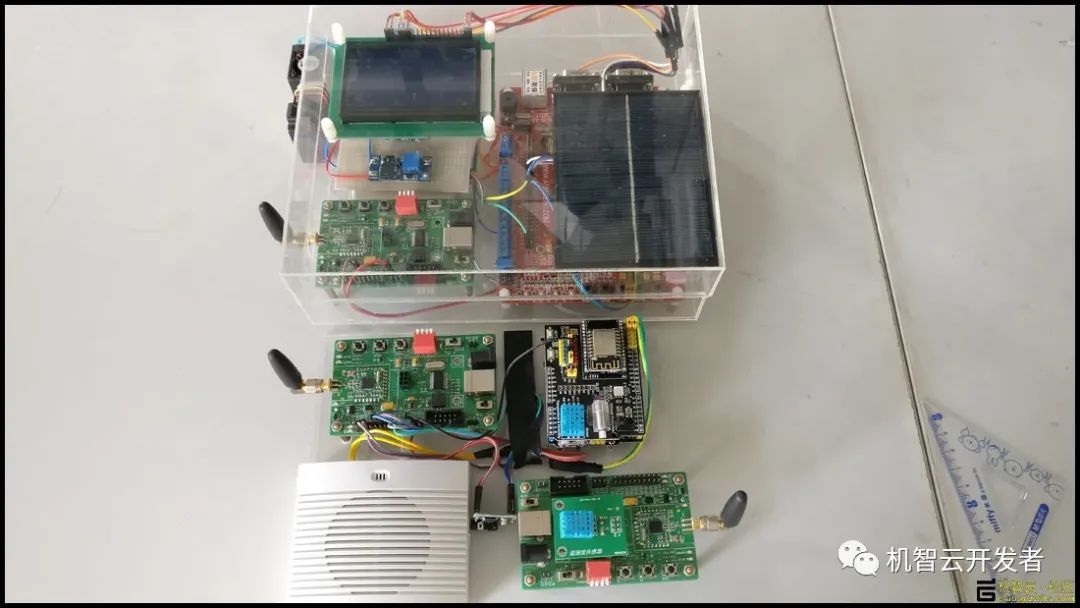

远程无线工业粉尘监测仪采用高精度激光粉尘传感器对工厂内的空气粉尘浓度进行监测，特别适合应用于汽车轮毂厂、铝镁打磨厂、抛光车间、电镀车间、面粉厂等易发生粉尘爆Zha的地方。粉尘监测仪采用STM32控制粉尘传感器并将数据通过串口传输到ZigBee终端设备，ZigBee终端设备通过ZigBee网络传输到ZigBee协调器，ZigBee协调器通过串口传输到gokit2，Gokit2连接到路由器最终通过以太网连接到云服务器。

2.所需材料

硬件：

ZigBee-CC2530最小系统 X3

攀藤科技G1粉尘浓度传感器 X1

神舟3号开发板STM32ZET6 X1

聚合物电芯8000毫安 X2

模型工具及材料 X1

Gokit2 X1

太阳能电池板5V\1.2W X1

升压模块 X1

杜邦线40P X1

锂电池充电板 X1

LCD-12864液晶屏 X1

语音合成模块SYN6288 X1

带外壳喇叭\0.5W\8欧 X1

温湿度传感器DHT11 X1

优力源14500锂电池 X3

软件：

IAR For 8051

Keil For ARM

机智云开源代码

3.接线方式

4.应用场景及扩展

做为公司的管理层能够通过手机远程实时的对工厂粉尘浓度进行监管，同时工厂管理室放置的ZigBee协调器连接着语音报警系统，现场便能通知粉尘超标报警信息。除此之外，作品还扩展了对温湿度监测的功能、太阳能充电及供电系统。

此项目的原理图、PCB、软件代码、APP的UI和APP代码

参考：

https://club.gizwits.com/thread-3242-1-1.html
