光纤微裂纹检测仪使G-lens长度测量更精确

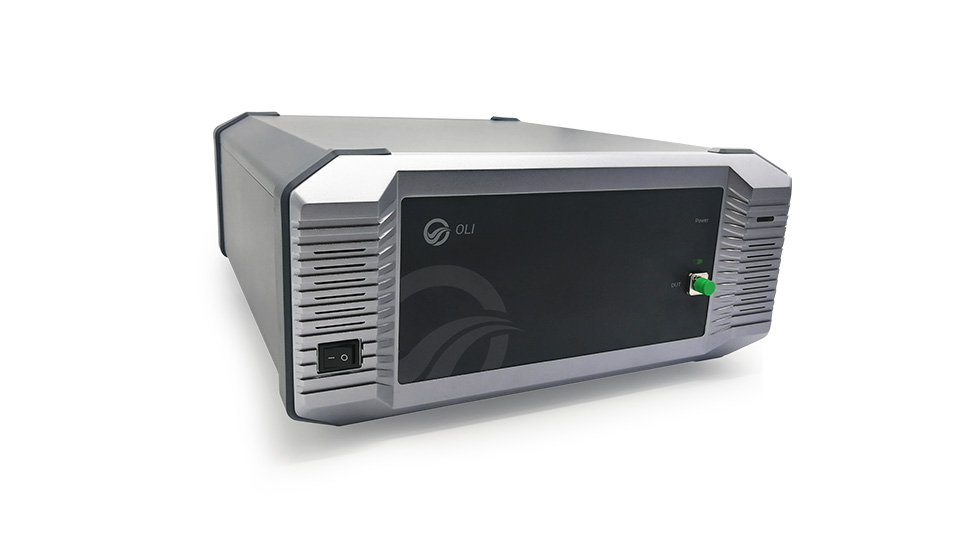

昊衡科技推出的光纤微裂纹检测仪，可用于光器件、光模块、硅光芯片等器件的高精度长度测量，分辨率可达1微米，是国产裂纹检测仪中的佼佼者。

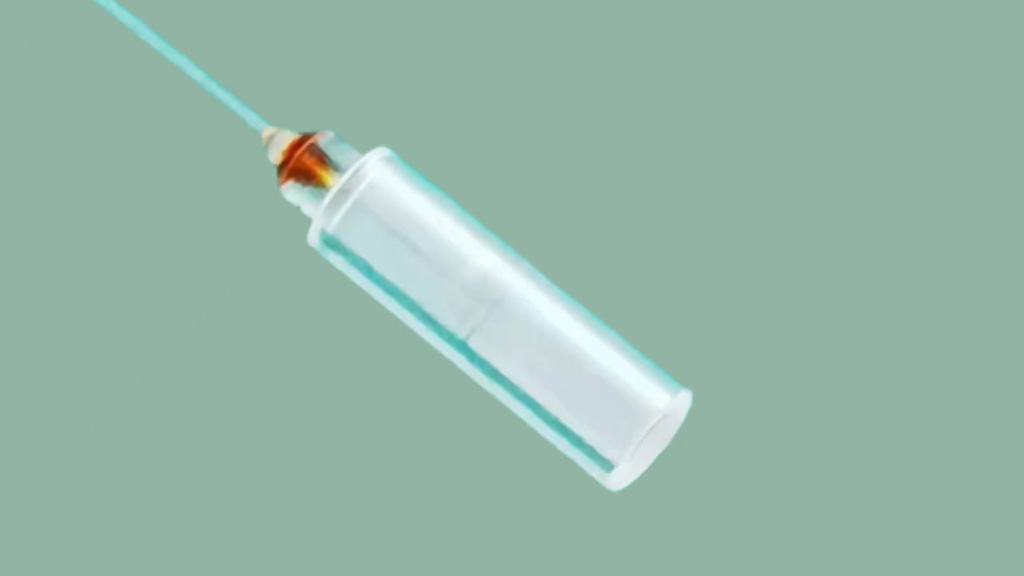

G-lens是自聚焦透镜，一种折射率分布沿径向渐变的柱状光学透镜。自聚焦透镜的分布沿径向逐渐减小，能够使沿轴向传输的光产生连续折射，从而实现出射光线平滑且连续的汇聚到一点，下面是用OLI对G-lens长度的测量。

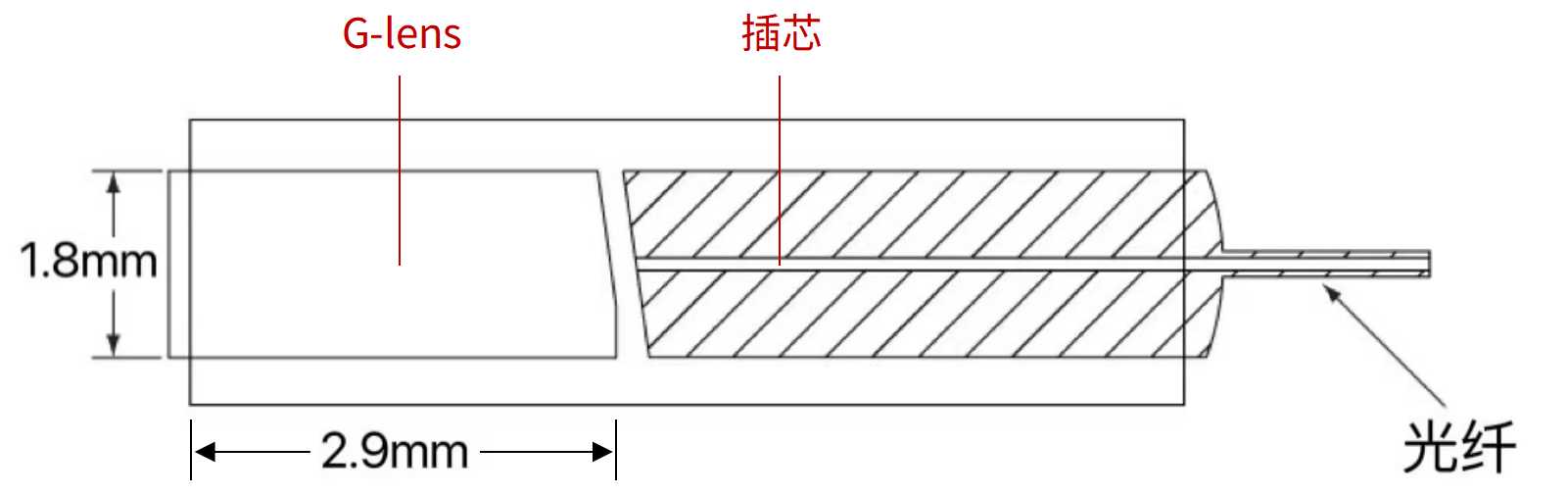

端面为斜8°的单波长渐变折射率透镜（G-lens）与带光纤的插芯耦合在一起，测量G-lens长度。

测试结果如图4所示，第一个峰值为插芯与G-lens耦合面反射峰，第二个峰值为G-lens尾端反射峰，测试结果中dx=2.9mm为G-lens光程长度，是在折射率为n1=1.467（设备默认折射率）下测得，而G-lens的实际折射率为n2=1.6，则G-lens的实际长度为L=dx*n1/n2=2.66mm。

OLI光纤微裂纹检测仪可以精确定位整个扫描范围内的回波损耗，实现微米级光纤链路或光学器件的微损伤检测。
