隐患排查、故障诊断怎么做？虹科协议抓包诊断

虹科HK-netANALYZER是一种适用于多种情况的实时以太网分析工具，它有助于检查网络负载、抖动和延迟时间，并提供类似示波器的过程值显示。虹科PCAN-Diag FD则是一款手持式CAN/CAN FD总线检测设备，适用于现场诊断CAN/CAN FD总线的故障。

Part.1

HK-netANALYZER

-工业以太网协议诊断工具-

虹科HK-netANALYZER是一款分析实时以太网网络的工具。其标准版本包括一个用于网络上记录报文的抓包硬件，以及一个Windows系统下具有丰富分析功能的图形化用户软件。当然，HK-netANALYZER硬件还可与Wireshark等其他分析软件配合使用。

利用HK-netANALYZER和插件软件HK-netANALYZER Scope，可使以太网网络始终处于用户的控制之中。在不影响网络或PLC的情况下，测量重要的关键数据，如过程数据、通信协议事件和网络负载或抖动等。使用非常简便，并具有带示波器功能的直观图形化界面。

为将不定时发生的错误带来的损失降到最低，HK-netANALYZER硬件支持无需PC的自主操作。因此，只需按下按钮，便可在自动化层面快速记录报文流量。凭借其强大的触发功能，HK-netANALYZER可在工厂中运行一段时间，从而方便地进行故障排查。发生触发事件时，HK-netANALYZER自动生成报文快照，并可使用HK-netANALYZER Scope软件对快照进行解析。

温故而知新

1. 以太网分析仪测试举例(一)-EtherCAT抖动测试

2.以太网分析仪测试举例(二)-测试网络变量

3.以太网分析仪测试举例(三)-GPIO测试

4.以太网分析仪测试举例(四)-scope软件测时序
5.使用以太网分析仪测试EtherCAT网络案例（一）

6.使用以太网分析仪测试EtherCAT网络案例（二）

7.使用以太网分析仪测试EtherCAT网络案例（三）

测试功能

• 支持两组TAP，共四个网口，报文帧抓包功能，支持Wireshark软件

•支持示波器功能，捕捉变量值，波形图显示和分析

•支持时序分析功能，可测量通讯周期，设备延时，抖动参数

•支持测量网络负载功能

•支持过滤器功能

•支持GPIO功能，硬件响应时间以及网络延时

•支持U盘离线手动和自动操作(没有电脑时)

•支持二次开发包开发上位机软件

•支持对各种工业以太网分析诊断

•支持EtherCAT,可导入ENI文件，跟踪协议变量值

•支持PROFINET,仅PN支持Quicktester功能，可导入GSDML文件

•支持Ethernet/IP、Ethernet POWERLINK、Modbus/TCP、Sercos III

测试功能举例

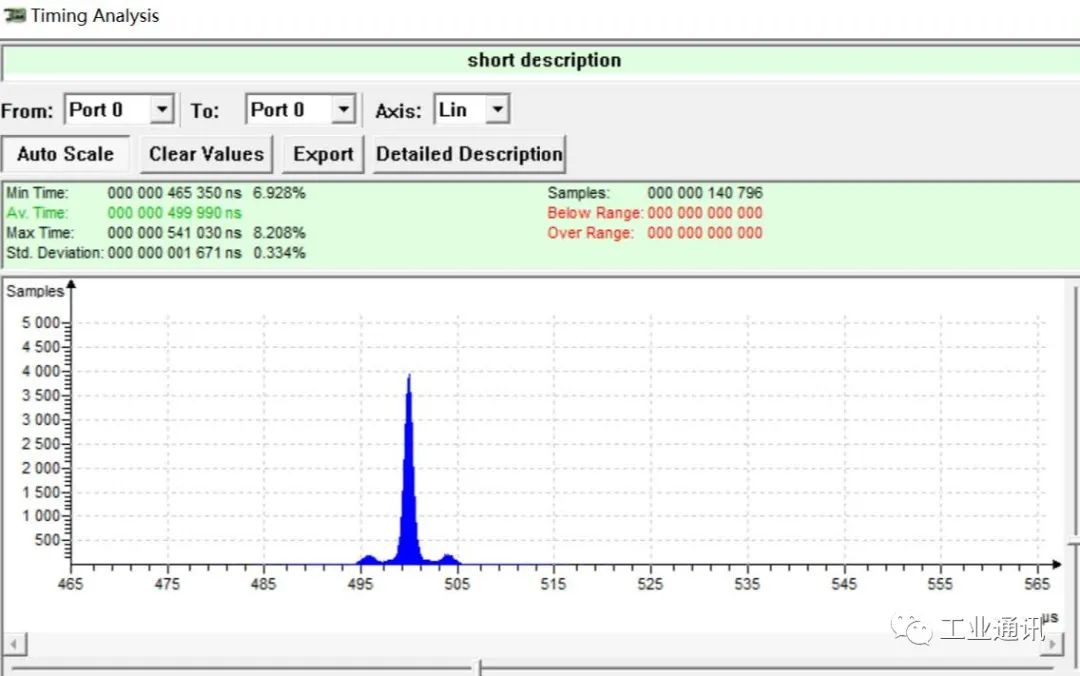

主站循环周期及抖动测试

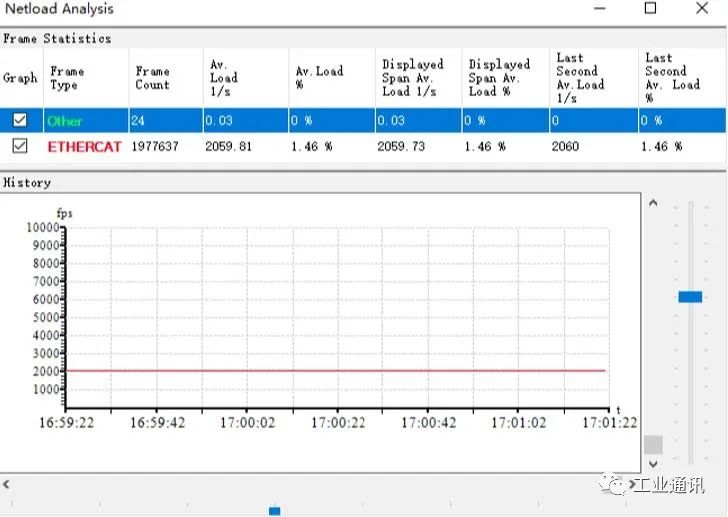

网络负载测试

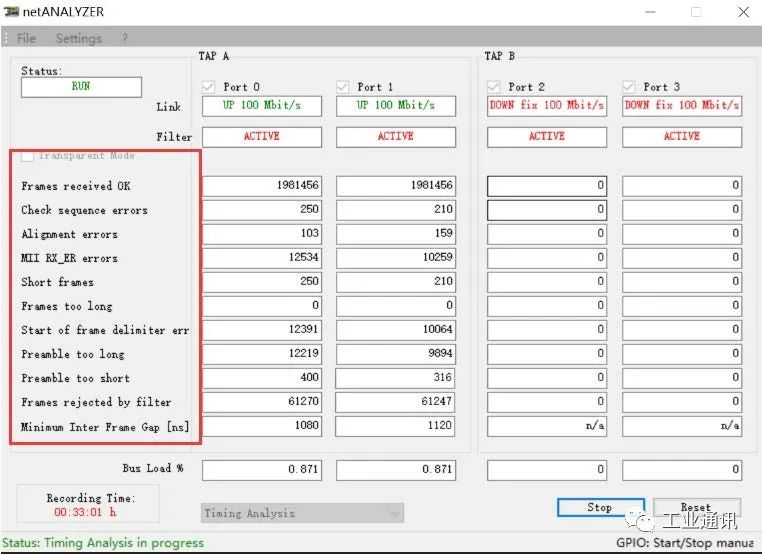

网络错误测试

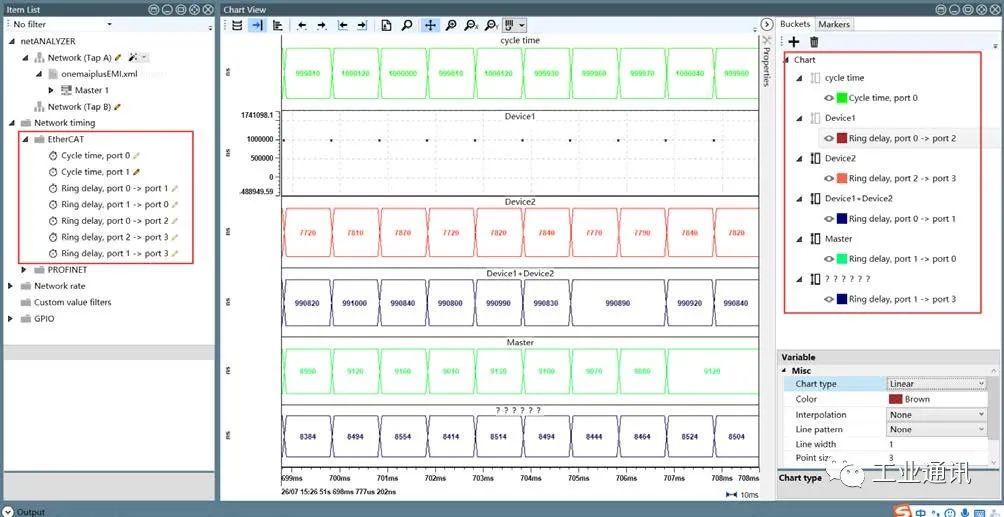

时序分析测试

Part.2

PCAN-Diag FD

-CAN/CAN FD协议诊断工具-

虹科PCAN Diag FD是一款手持式的CAN/CAN FD总线检测设备，适用于现场诊断CAN/CAN FD总线的故障。

测试功能

•监控CAN/CAN FD总线的通信情况

•检测总线波特率

•测量总线负载、终端电阻值、CAN_H和CAN_L的电压

•支持数据库解析报文

•CAN总线记录功能，可用作CAN记录仪

•示波器功能，可触发和捕捉CAN/CAN FD波形

测试功能举例

总线波特率检测

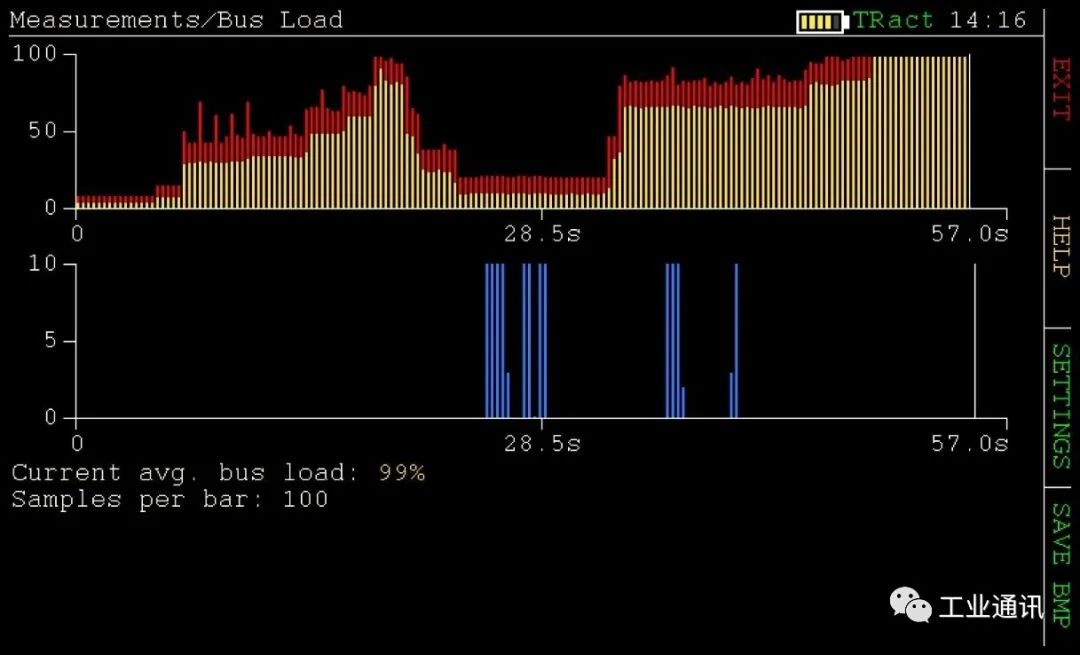

总线负载检测

信号电平检测
