示波器的触发功能，鼎阳示波器SDS2000X HD系列（二

上次我们讲解了示波器的触发功能，鼎阳科技SDS2000X HD系列00X HD系列，鼎阳科技SDS2000X HD系列示波器的触发功，本次博铭继续针对：阳科技示波器SDS2000XHD系列的示波器触发功能进行进一步讲解。

触发释抑

触发释抑是边沿触发可选的额外条件，可稳定触发复杂波形（如脉冲序列）。它可以设置为一个时间或事件数量。

时间（HoldoffbyTime）

释抑时间是指从触发之后到下一次重新启用触发电路之前示波器等待的时间。示波器在释抑结束前不会触发。使用释抑可在重复波形上触发，这些波形在波形重复之间具有多个边沿（或其他事件）。如果知道波形之间的最短时间，还可以使用释抑在波形的第一个边

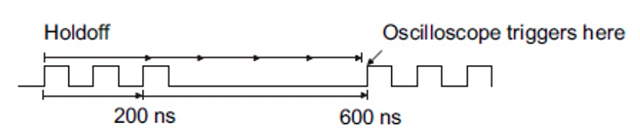

沿上触发。例如，要在下图所示的重复脉冲上获得稳定的触发，可将释抑时间（t）设置为200ns

事件（HoldoffbyEvent）

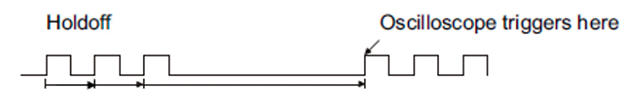

事件是满足触发条件的次数。例如，如果有一个信号，其在希望触发的边沿前有多个边沿那么可以把触发释抑设置成等于希望的触发边沿前的边沿数量。下图中将释抑事件设置为3，信号在第4个沿上触发。

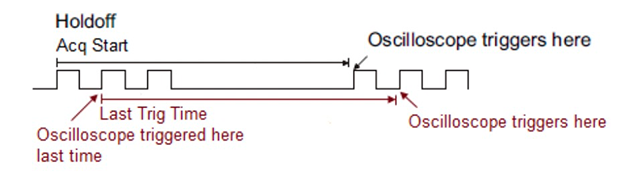

触发释抑还可以设置启动条件，其表征的是每一次触发释抑的初始启动位置与上一次触发位置的关系。

触发耦合

DC：直流耦合，通过信号的所有分量

AC：交流耦合，抑制信号的直流分量,截止频率详见数据手册。在该耦合方式下，按下前面板的Level旋钮将自动将触发电平设置为0（即耦合后的触发信号中心），而不是设置到波形的垂直中心

HFR：高频抑制，相当于低通滤波器，截止频率详见数据手册

LFR：低频抑制，相当于高通滤波器，截止频率详见数据手册。在该耦合方式下，按下前面板的Level旋钮将自动将触发电平设置为0（即耦合后的触发信号中心），而不是设置到波形的垂直中心

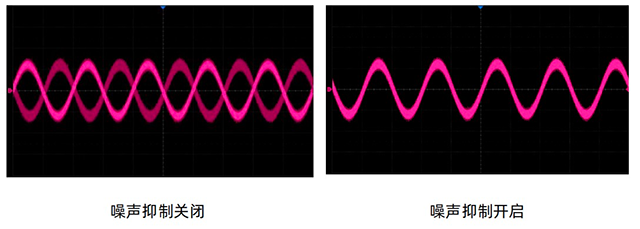

噪声抑制

噪声抑制功能通过增大触发电平的磁滞范围来实现。开启该功能后，能减小触发信号中噪声触发的可能性，但同时会降低触发的灵敏度。

区域触发

SDS2000XHD支持区域触发，并提供两个矩形区域：区域1和区域2,用户可设置区域属性为相交或不相交，以此为常规触发的补充筛选条件使波形进一步达到稳定触发。
