虹科分享|使用PEAK CAN卡实现UDS诊断自动化测试

此文章转载自“博客园”作者：疯狂的机器人

环境搭建

ENVIRONMENT SETUP

01

硬件环境：

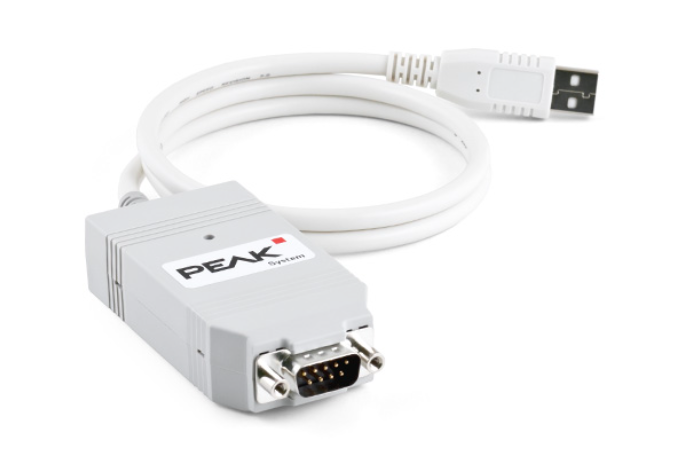

①上位机：PEAK PCAN

PCAN-USB驱动：【虹科】带您了解PCAN如何获取驱动以及如何接线

②下位机：ECM（发动机控制模块）

02

Python环境：下载地址：https://www.python.org/ftp/python/3.7.9/python-3.7.9-amd64.exepip3 install robotframework==3.2.2pip3 install robotframework-ride==1.7.4.2pip3 install xlrd==1.2.0pip3 install udsoncan==1.14pip3 install python-can==3.3.4pip3 install can-isotp==1.7

项目介绍

PROJECT INTRODUTION

01

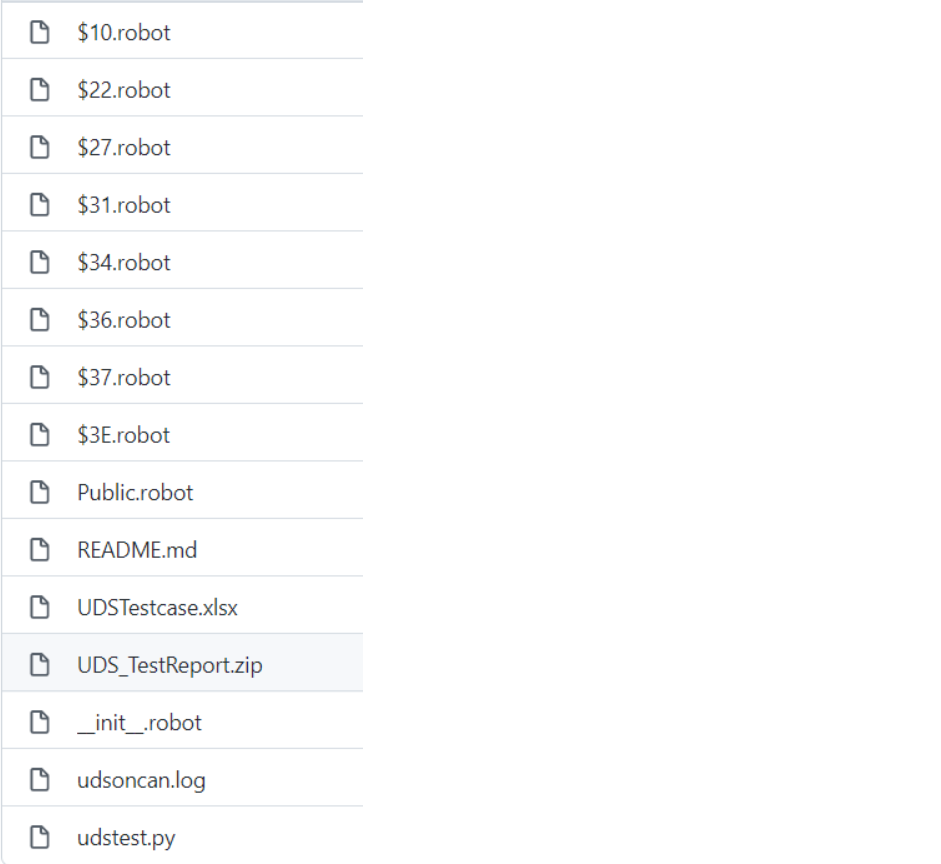

文件目录：

10−−3E：L2层robot测试用例

Public.robot：L1层关键字方法

UDS_TestReport.zip：自动化测试报告

udstest.py：python封装自定义uds测试方法

UDSTestcase.xlsx：UDS诊断测试用例

02

udstest.py

# _*_ coding:utf-8 _*_
from can.interfaces.pcan.pcan import PcanBusfrom udsoncan.connections import PythonIsoTpConnectionimport xlrd, os, udsoncan, isotp, sys, binascii

class udstest(object):    def __init__(self):        udsoncan.setup_logging()  # udslog
    def get_xlsx(self, sheet):        "获取指定Excel数据"        excel = os.path.join(os.path.dirname(os.path.abspath(__file__)), 'UDSTestcase.xlsx')  # 获取用例文件路径        file = xlrd.open_workbook(excel)        list = []        sheet = file.sheet_by_name(sheet)  # 获得指定sheet数据        row_value1 = sheet.row_values(0)  # 获取第1行的标题        nrows = sheet.nrows  # 获取当前sheet行数        ncols = sheet.ncols  # 获取当前sheet列数        for i in range(1, nrows):  # 从第2行遍历当前sheet            row = sheet.row_values(i)  # 获取行数据            dict = {}  # 创建空字典            for j in range(0, ncols):  # 遍历sheet列，组成字典                if row_value1[j] == 'NO.':                    dict[row_value1[j]] = int(row[j])                else:                    dict[row_value1[j]] = row[j]  # 从第一列开始，将每一列的数据与第1行的数据组成一个键值对，形成字典            list.append(dict)  # 将字典添加list中        return list
    def set_can(self, txid, rxid):        """can总线相关配置"""        if isinstance(txid, str) or isinstance(rxid, str):            txid = eval(txid)            rxid = eval(rxid)        isotp_params = {            'stmin': 5,  # 流控帧间隔时间，0-127ms 或 100-900ns 值从 0xF1-0xF9            'blocksize': 0,  # 流控帧单包大小，0表示不限制            'tx_padding': 0,  # 当 notNone表示用于填充发送的消息的字节。            'rx_flowcontrol_timeout': 1000,  # 在停止接收和触发之前等待流控制帧的毫秒数            'rx_consecutive_frame_timeout': 1000,  # 在停止接收和触发 a 之前等待连续帧的毫秒数        }        try:            self.canbus = PcanBus(channel='PCAN_USBBUS1', bitrate=500000)  # CAN总线初始化            self.tp_addr = isotp.Address(isotp.AddressingMode.Normal_29bits, txid=txid, rxid=rxid)  # 网络层寻址方法            tp_stack = isotp.CanStack(bus=self.canbus, address=self.tp_addr, params=isotp_params)  # 网络/传输层（IsoTP 协议）            self.conn = PythonIsoTpConnection(tp_stack)  # 应用层和传输层之间建立连接
        except:            print(sys.exc_info()[1])        else:            print('CAN配置成功')
    def uds_request_respond(self, request_command):        """发送uds请求和接收uds响应"""        if not isinstance(request_command, str):  # 判断request_command数据类型            request_command = str(int(request_command))        requestPdu = binascii.a2b_hex(request_command.replace(' ', ''))  # 处理request_command        if not self.conn.is_open():            self.conn.open()  # 打开连接        try:            self.conn.specific_send(requestPdu)  # 发送uds请求        except:            print("发送请求失败")        else:            print('UDS发送请求：%s' % request_command)
        try:            respPdu = self.conn.specific_wait_frame(timeout=3)  # 接收uds响应        except:            print('响应数据失败')        else:            res = respPdu.hex().upper()            respond = ''            for i in range(len(res)):                if i % 2 == 0:                    respond += res[i]                else:                    respond += res[i] + ' '            print('UDS响应结果：%s' % respond)            self.conn.close()  # 关闭连接            self.canbus.shutdown()  # 关闭总线            return respond.strip()

03

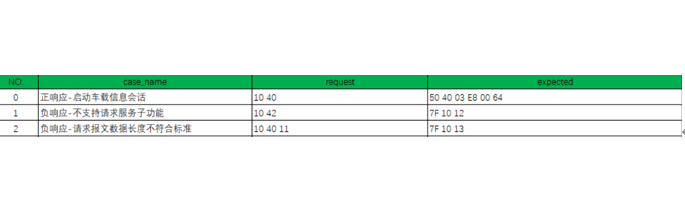

UDSTestcase.xlsx

04

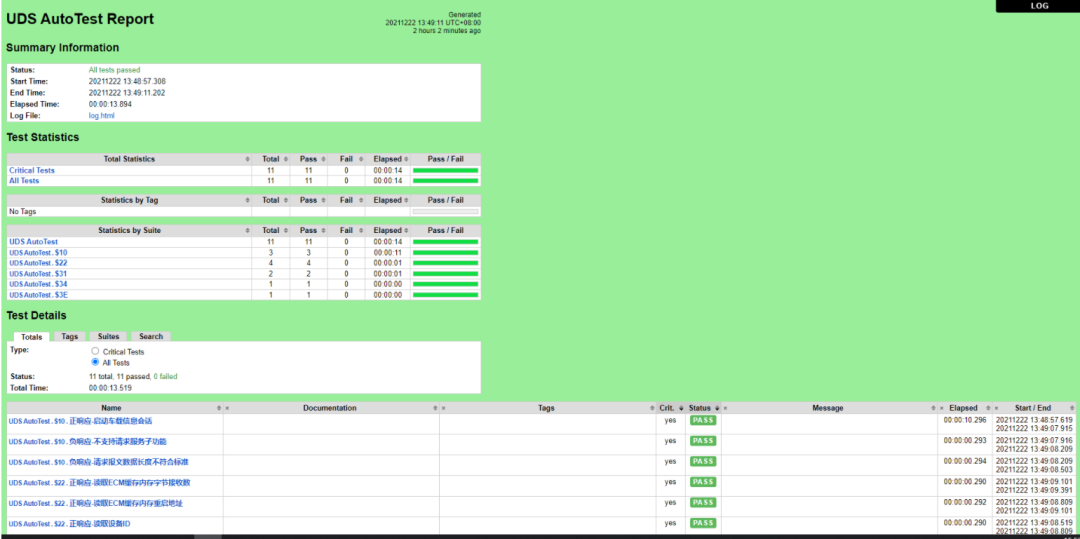

UDS_TestReport
