FC/APC接头回损测量

昊衡科技推出的光纤微裂纹检测仪，可用于光器件、光模块内部耦合点、连接点性能检测，以及微米级长度测量，是国产裂纹检测仪中的佼佼者。

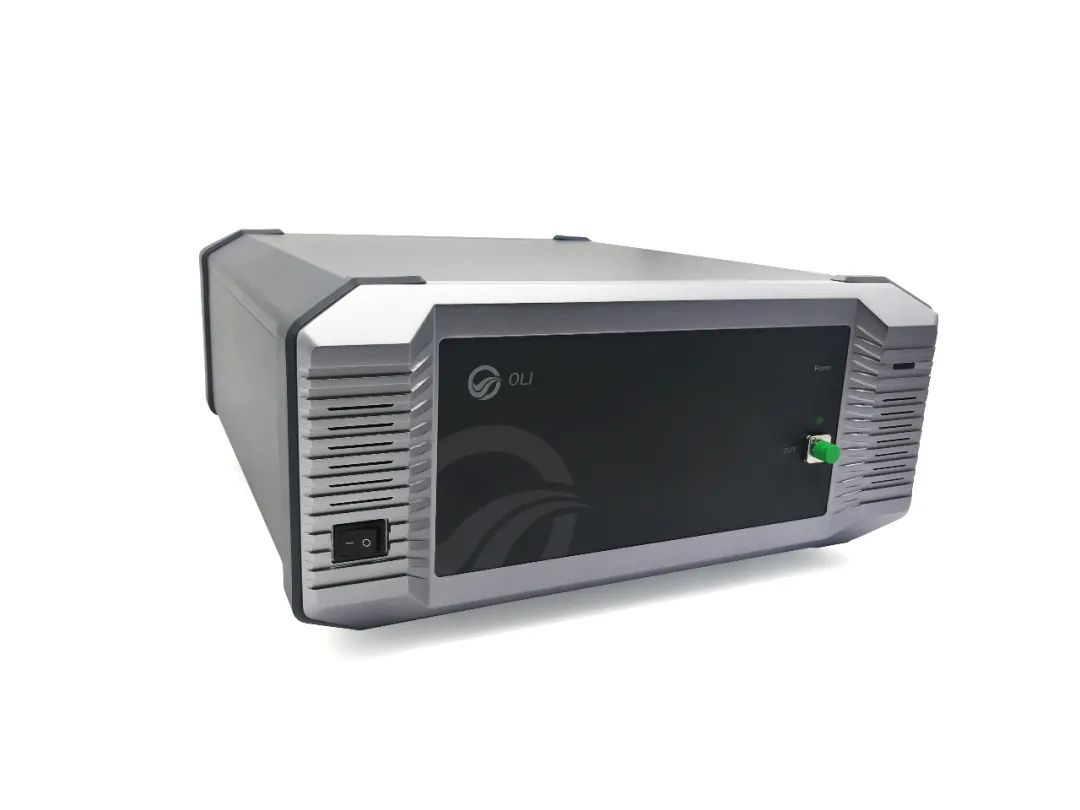

图1.光纤微裂纹检测仪

光纤微裂纹检测仪（OLI）可用于各类型接头回损的测量，在测量FC/APC接头回损的过程中，我们发现了很有趣的现象。

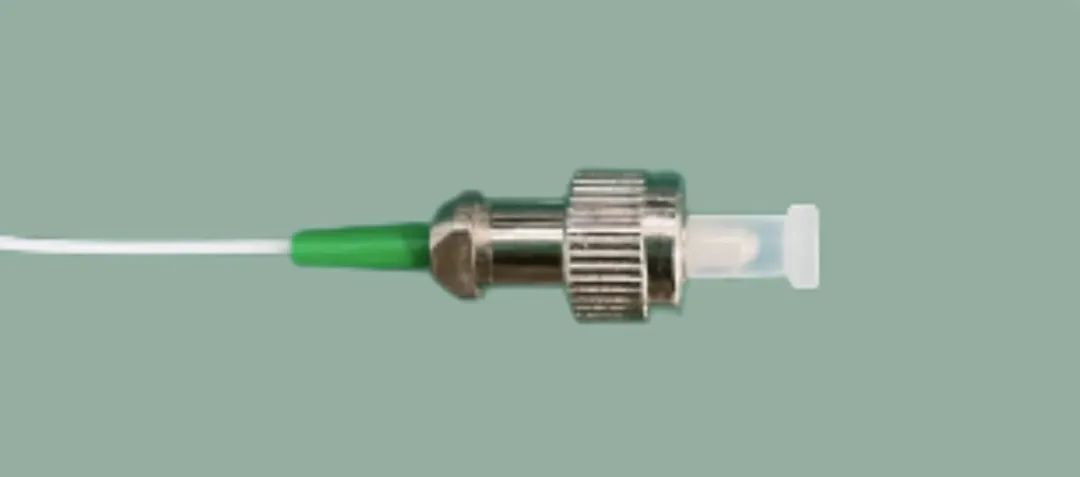

图2. 盖紧的防尘帽

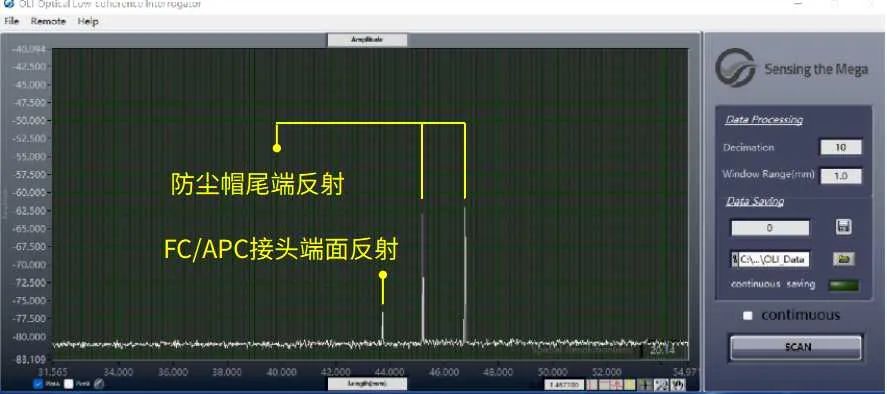

图3. 测试结果

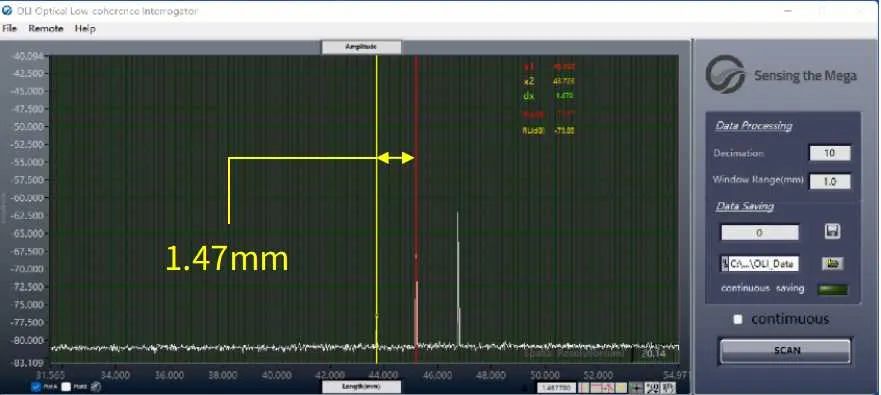

防尘帽盖紧测量结果显示三个峰，第一个峰为FC/APC接头端面反射、第二个峰和第三个峰为防尘帽尾端两个反射，如图3所示。第一个峰和第二个峰之间相距1.47mm。

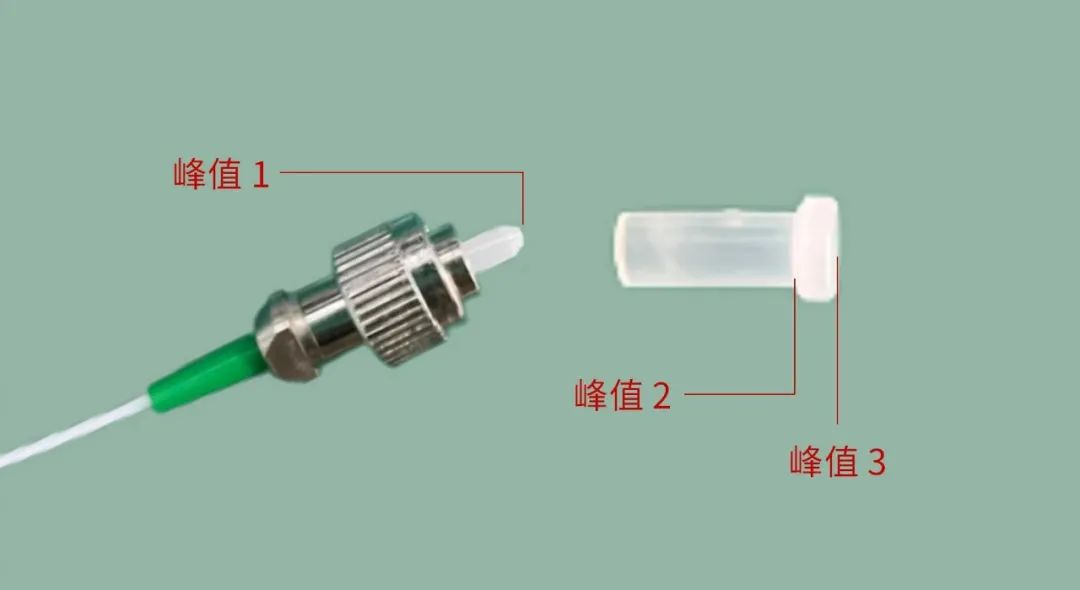

图4.峰值示意图

图5. 防尘帽向后移动

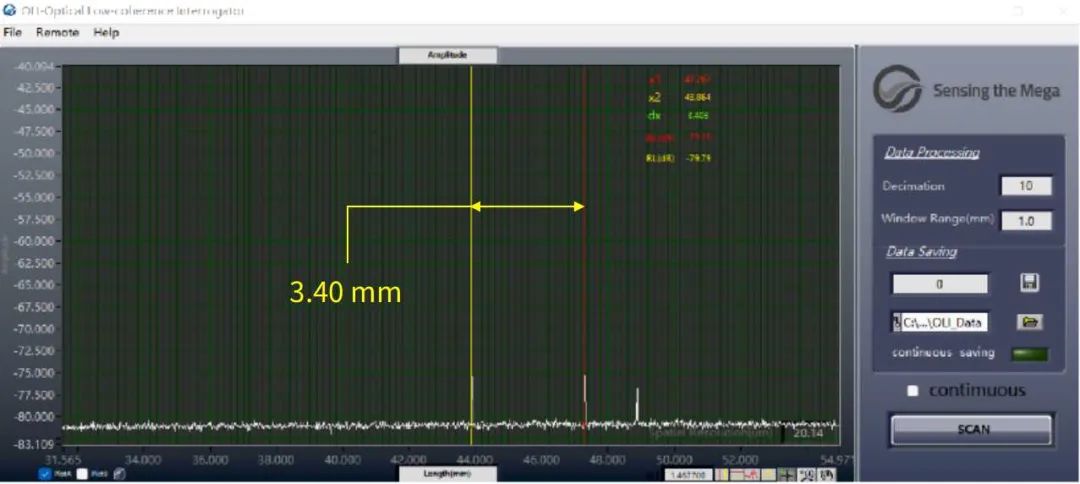

向后移动防尘帽，测试结果如图6所示有三个峰，后两个峰值有所降低，因为光在空气中传输距离变长，损耗变大，第一个峰和第二个峰间距变为3.40mm，第二个峰和第三个峰的距离不变，峰值位置符合上述分析。

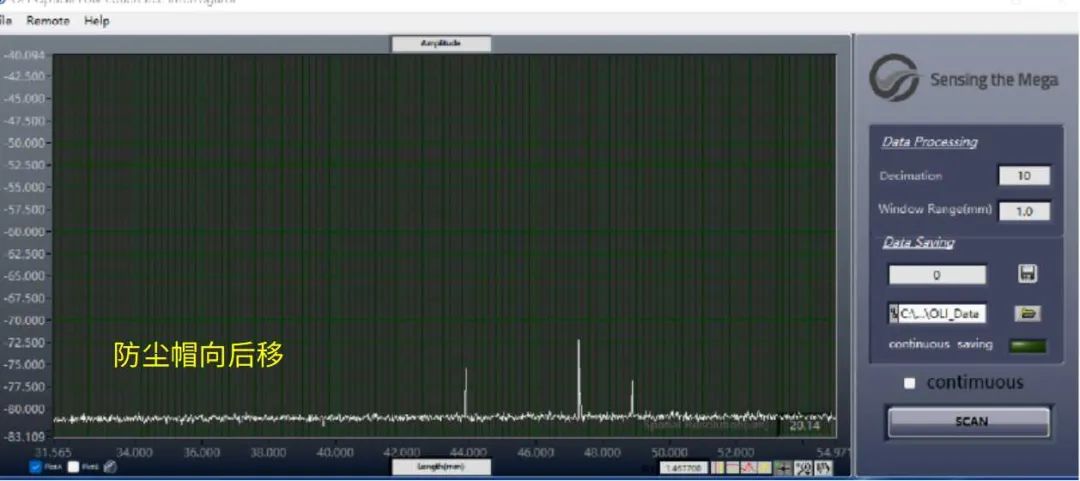

图6. 测试结果

以上峰值间距在折射率为n1=1.467（设备默认折射率）下测得，则防尘帽向后移动距离L1=(3.40mm-1.47mm)=1.93mm，但光在空气传播，折射率为n2=1，所以防尘帽实际向后移动距离L2=L1*n1/n2=2.83mm。

光纤微裂纹检测仪（OLI）可以精确定位整个扫描范围内的回波损耗，实现微米级光纤链路或光学器件的微损伤检测。
