第一次用示波器如何测一个信号（新人基础）

有的人第一次使用示波器可能会被示波器的一堆理论知识绕晕，从而丧失学习的兴趣。如果我们一开始能先学习如何测量一个简单的信号，快速的入门和获得成就感，也许就更有动力去学习和了解示波器。基于这种想法，在学习一些理论知识之前，我们可以先来看看如何用示波器测量一个简单的信号。

准备工具：

示波器，探头

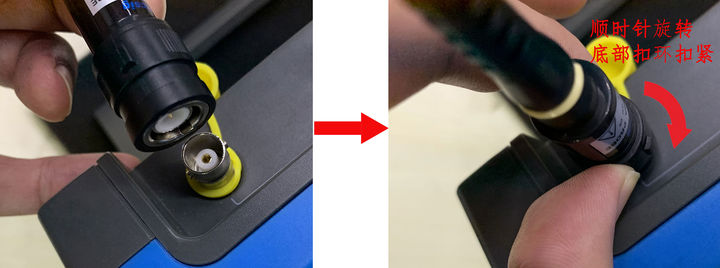

第一步：示波器开机，然后将探头与示波器相连

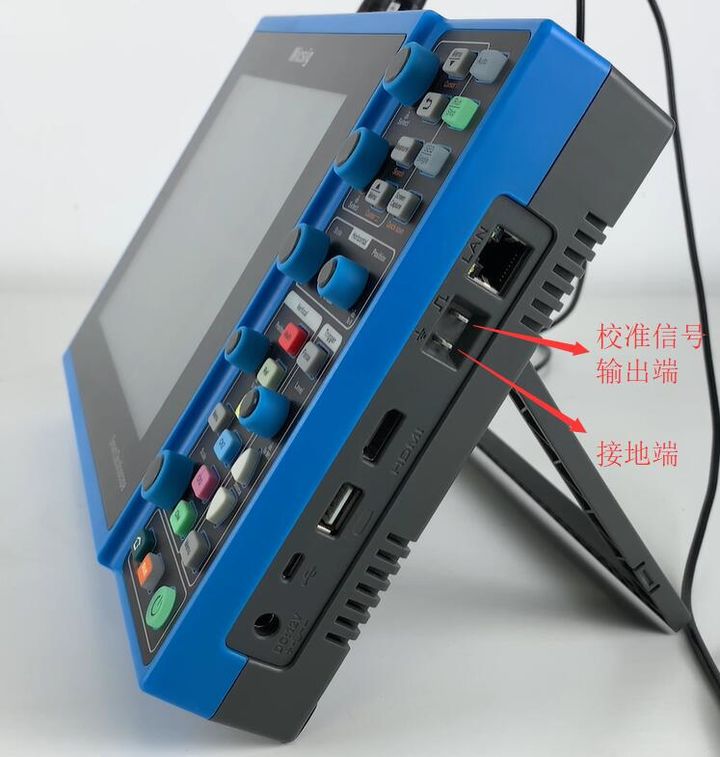

第二步：找到示波器的方波校准信号输出端

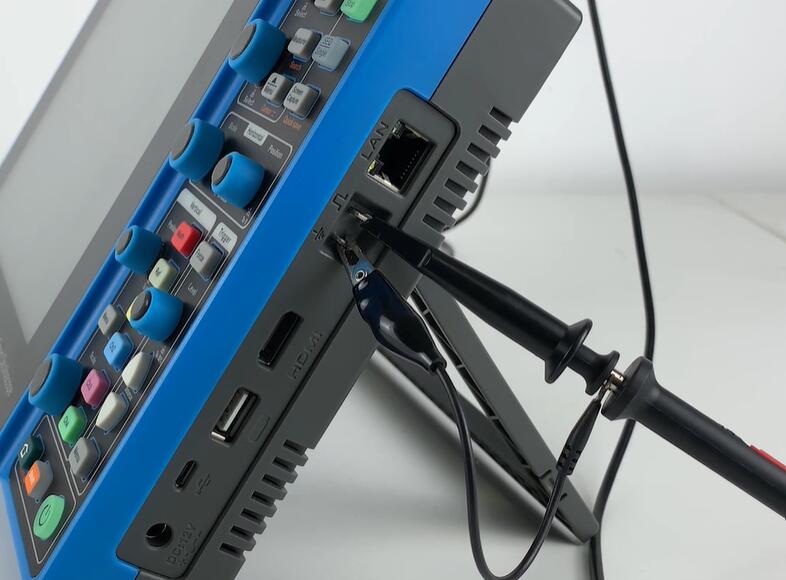

第三步，将探头探针钩住校准信号输出端，探头接地夹夹住接地端

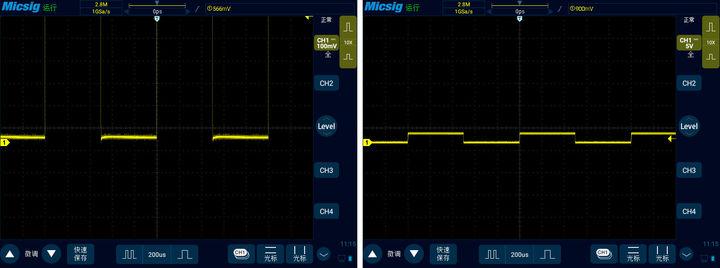

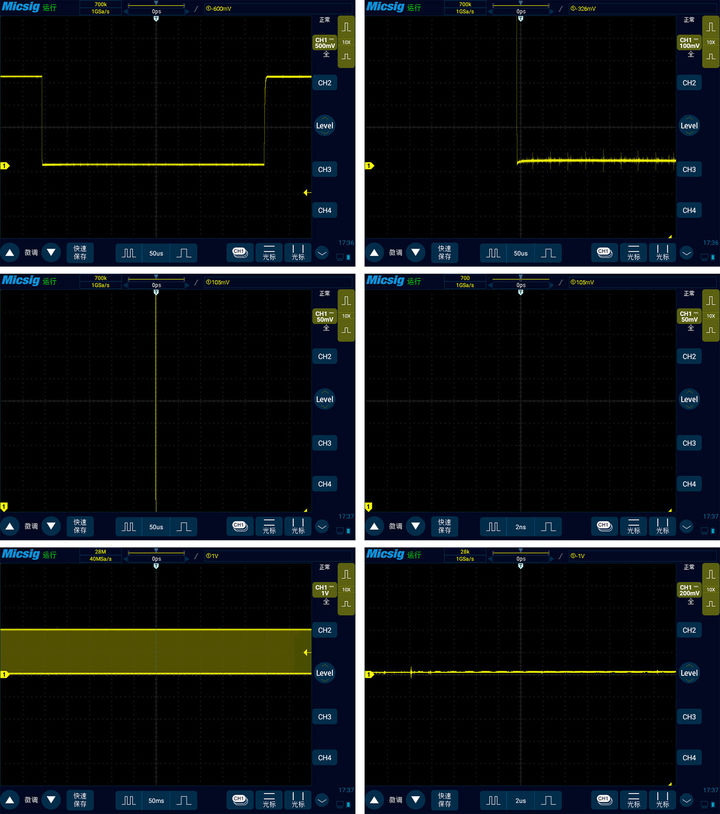

接好以后示波器可能显示成如下各种样子：

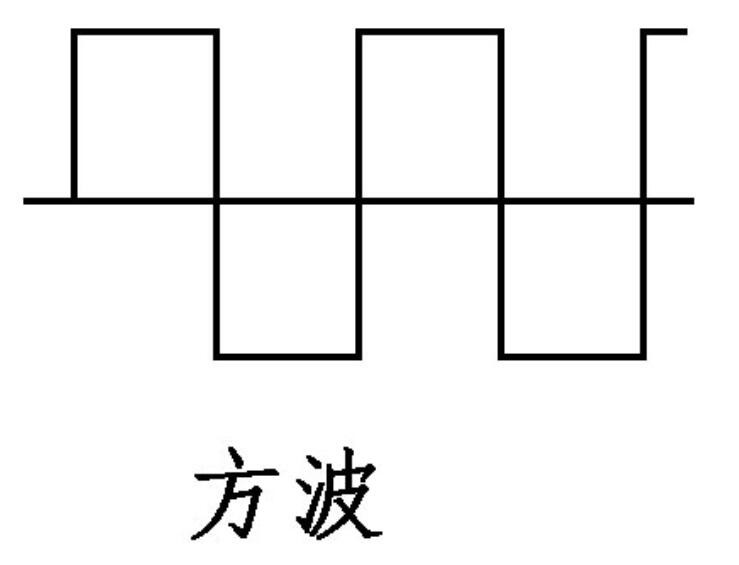

咦，怎么和我想象中的不一样，方波不是应该这样的吗：

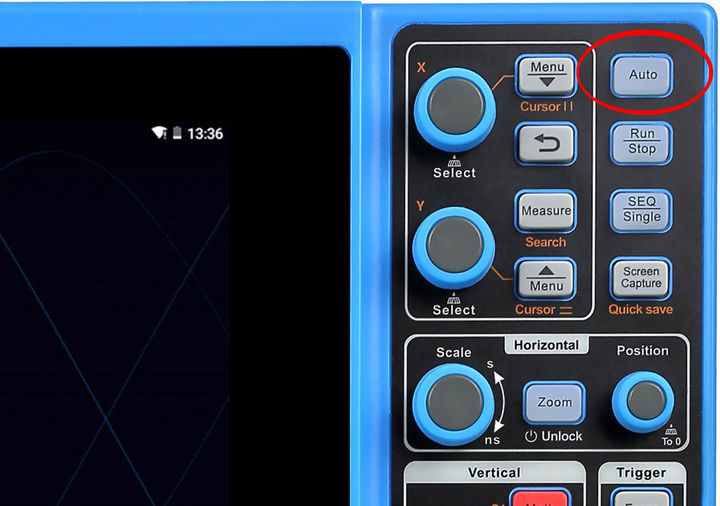

别急，第四步：按一下示波器上的auto键

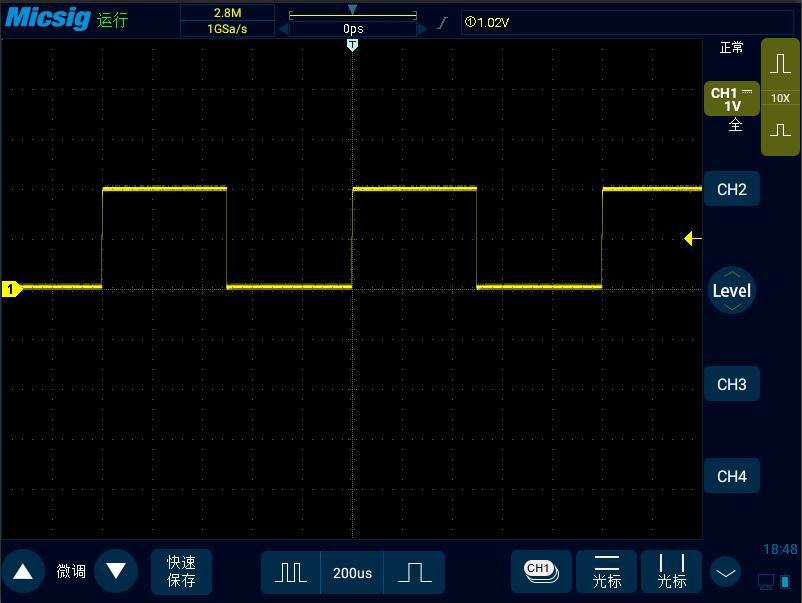

好了，这样我们就成功测到了一个信号:

当然，也许你想，这也太简单了，auto一下就好了？我想自己把波形调出来。那么下面我们就讲讲怎么自己调。

波形显示不正常，往往有2个原因：

第一个原因是因为波形的显示太大超出了屏幕范围，或者太小挤成一团看不清。

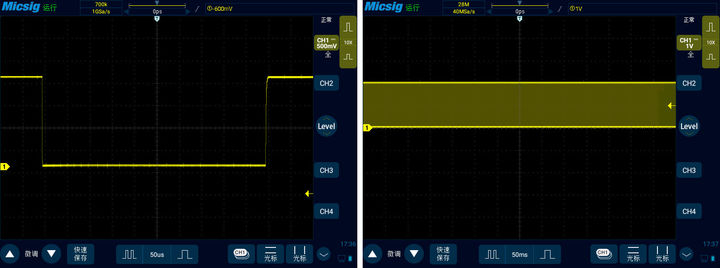

水平方向上太大 水平方向上太小

垂直方向上太大 垂直方向上太小

我们来看下怎么调：

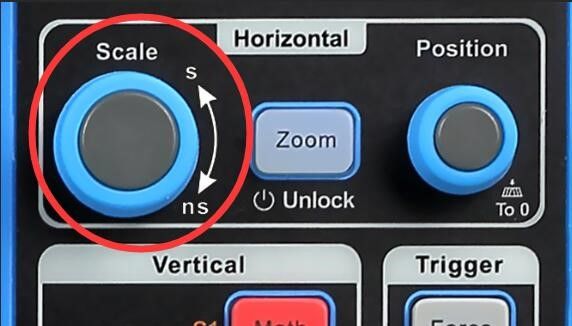

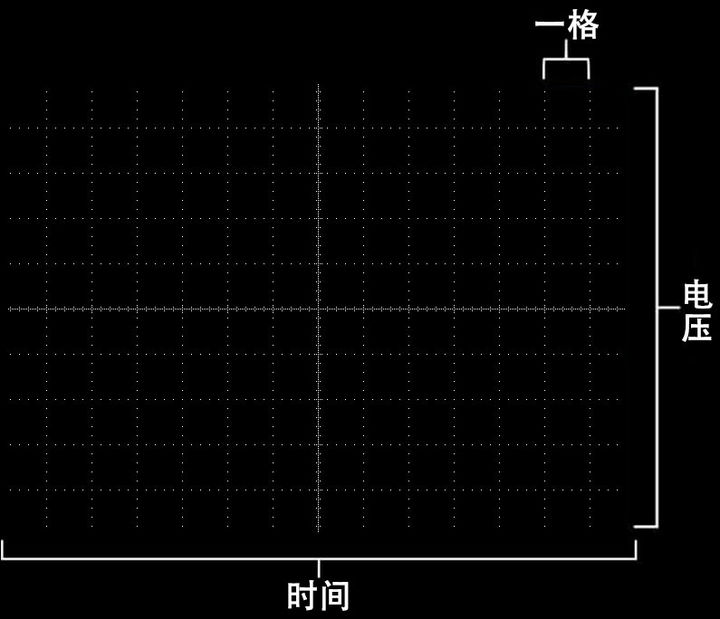

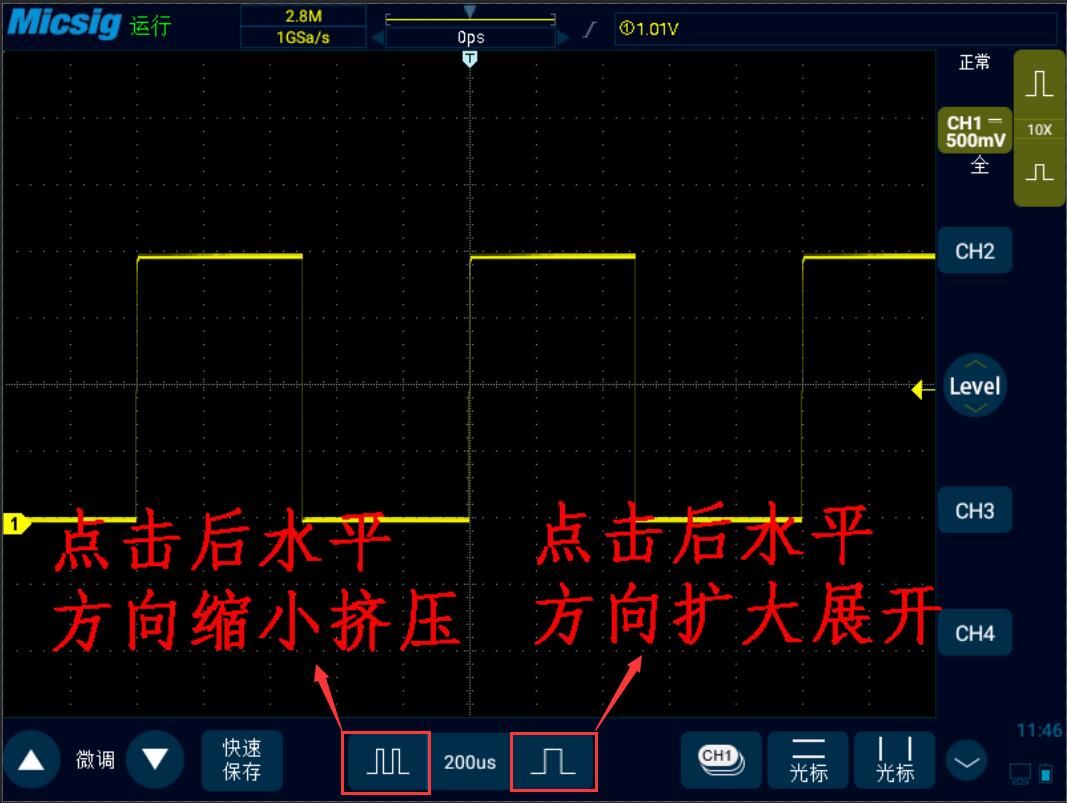

水平方向上太大，那么我们就要使其缩小；水平方向太挤，我们就要使其展开。如下图所示触屏操作或转动旋钮即可，此按钮专业术语叫时基，控制的是横坐标上一格的时间。

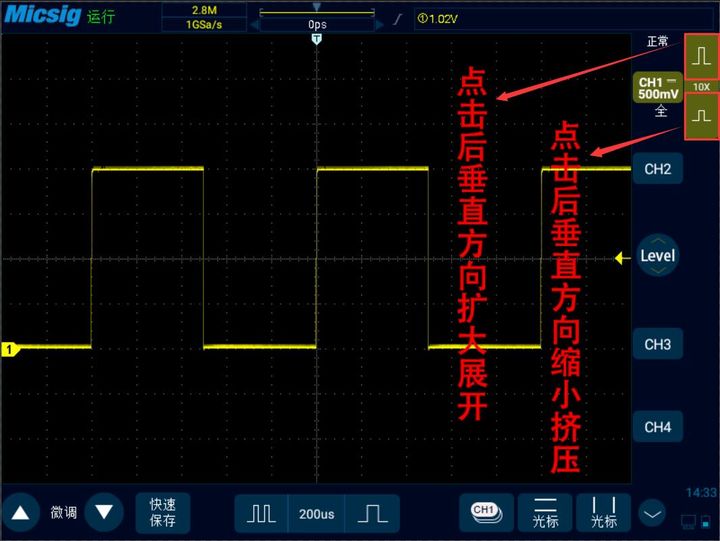

垂直方向上太大，那么我们就要使其缩小；垂直方向太挤，我们就要使其展开。如下图所示触屏操作或转动旋钮即可，此按钮专业术语叫垂直档位，控制的是纵坐标上一格的电压值。

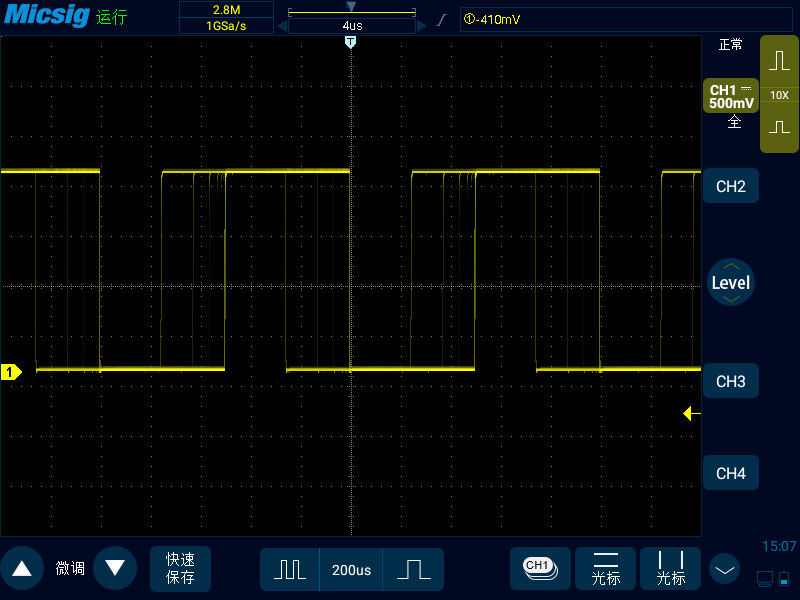

当您调节完时基和垂直档位后，可能会发现另外一个问题，波形不停的左右晃动，不稳定，就像这样：

这就是波形显示不正常的第二个原因：触发电平没有调整到合适位置。

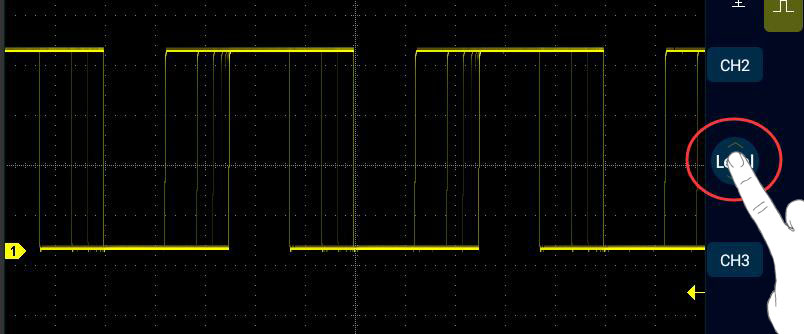

首先我们单击波形显示区右侧的“Level”

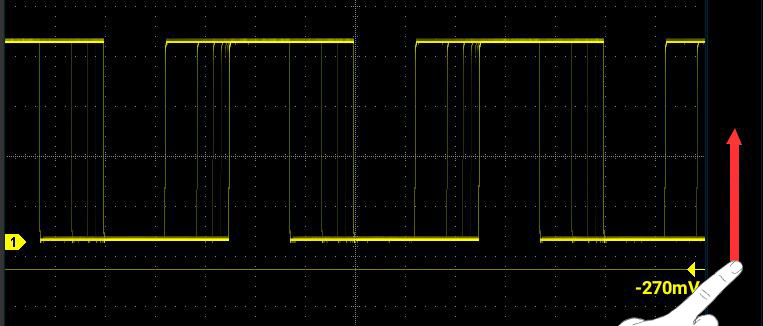

然后手指按住黑框区域往上滑

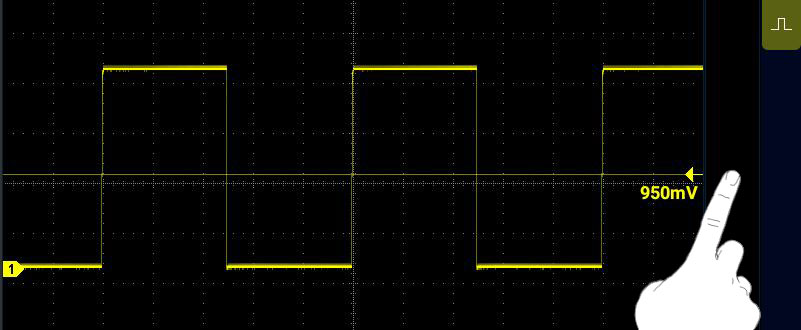

当触发电平移动到波形内的时候，波形基本也就稳定了。

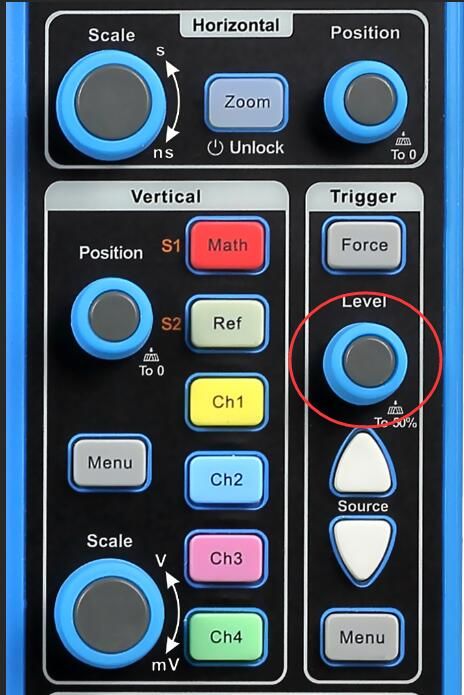

或者转动Trigger区域的Level旋钮也可以达到同样的效果

当然波形要稳定的大前提是，信号本身是周期性的。

亲自动手尝试一下，将可以更好的理解整个操作，无论您测量的是何种波形，只要按照这个思路都可以将波形调整到适当位置。
