测量汽车LIN总线信号及波形分析-汽修示波器

汽车网络通信中除了CAN的通信方式外，还有另外一种低成本通信方式——LIN系统。它的英文是“Local Interconnect Network”，LIN总线基于UART/SCI（通用异步收发器/串行接口）的串行通信协议，主要用于智能传感器和执行器的串行通信，车上各个LIN总线系统之间的数据交换是由控制单元通过CAN数据总线实现的。

LIN特点是用作主从控制系统，一个主控系统可以带最多16个子系统，并且子系统只具备与主系统通信的功能，各个子系统之间无法通信，也不能与LIN网络之外的系统模块进行通信。

LIN一般应用于车门控制系统，比如福特蒙迪欧致胜和克鲁兹的车门电动玻璃控制系统就采用LIN控制。

我们这里以测量奥迪汽车LIN总线控制的雨刷电机为例。

连接一条BNC转香蕉头线到示波器的通道一上。连接一根刺针到红色香蕉头，刺入到车辆上的插头里面的LIN总线数据信号端子上。香蕉头的黑色接头接一个鳄鱼夹到蓄电池负极或良好的底盘接地上。

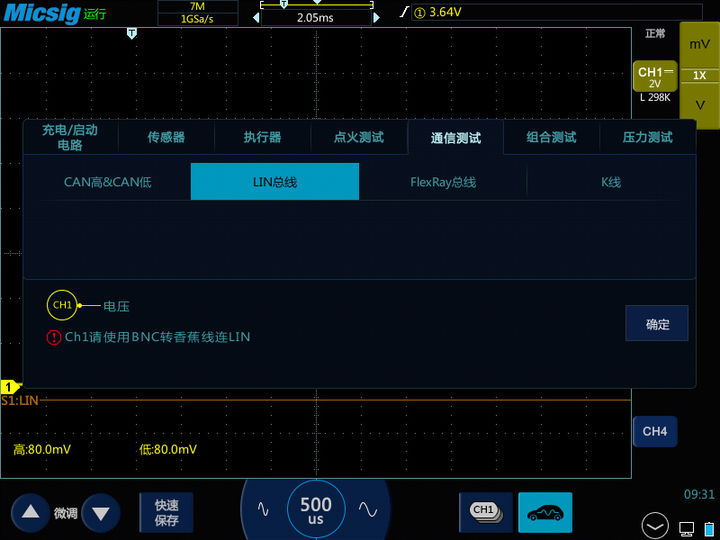

由于LIN总线一般最大值在12V左右，因此可以设置示波器的垂直档位为2V/div，时基可以设置为500μs左右。然后打开示波器的解码菜单，进行LIN总线配置，选择与被测信号相匹配的波特率。调节总线阈值电平到波形显示范围内，就可以看到解码数据了。可以将触发方式改为总线解码触发，设置合适的帧ID来稳定波形。

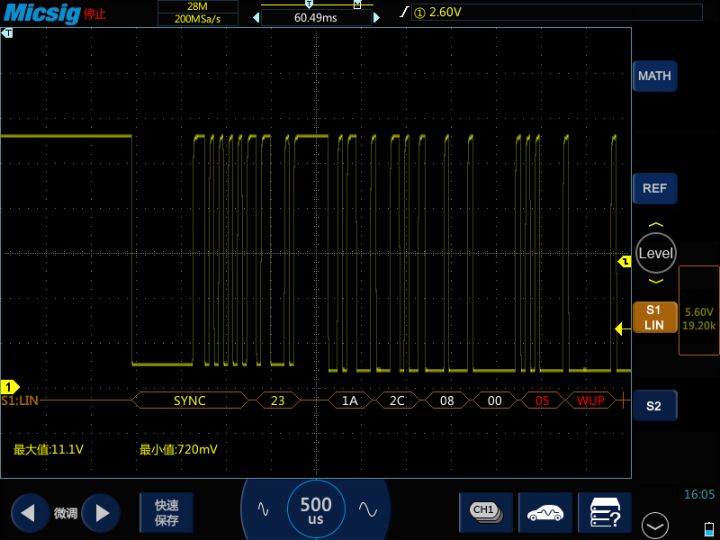

如下图就是奥迪汽车雨刷电机LIN总线控制信号。

LIN总线波形是一个方波，代表着串行数据流里的二进制状态。所见的波形应该没有明显的变形和噪音毛刺。解码数据包以十六进制显示总线活动时的实时数据内容。“帧ID”显示颜色为黄色，上图中即是23，“数据”显示颜色为白色，“校验和”显示颜色为绿色，如果校验和错误，以红色“E”显示。

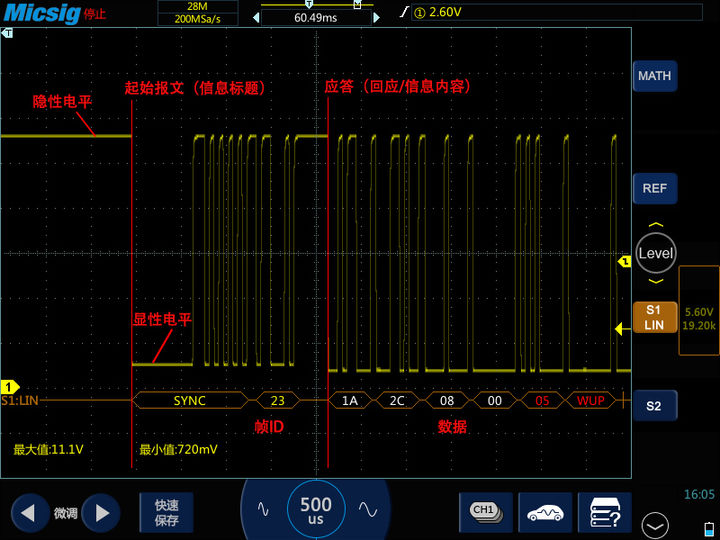

如果无信息发送到LIN数据总线上（总线空闲）或者发送到LIN数据总线上的是一个隐性位，LIN总线信号上的最大值即隐性电平。

当传输显性位时，发送控制单元内的收发器将LIN数据总线接地。表现为LIN总线信号上的最小值，即显性电平。

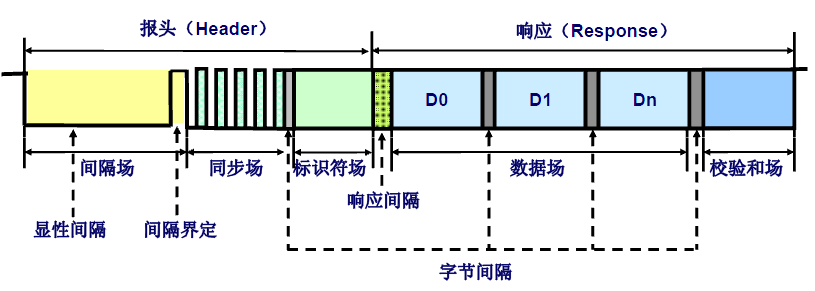

LIN总线的信息格式由起始报文（信息标题）和应答（回应/信息内容）两部分组成。

起始报文（信息标题）由LIN主控制单元按周期发送，由同步暂停区、同步分界区、同步区、识别区构成；应答（回应/信息内容），由LIN主控制单元或从控制单元发送。
