测量应用|使用SJ5100光栅测长机校准三爪内径千分

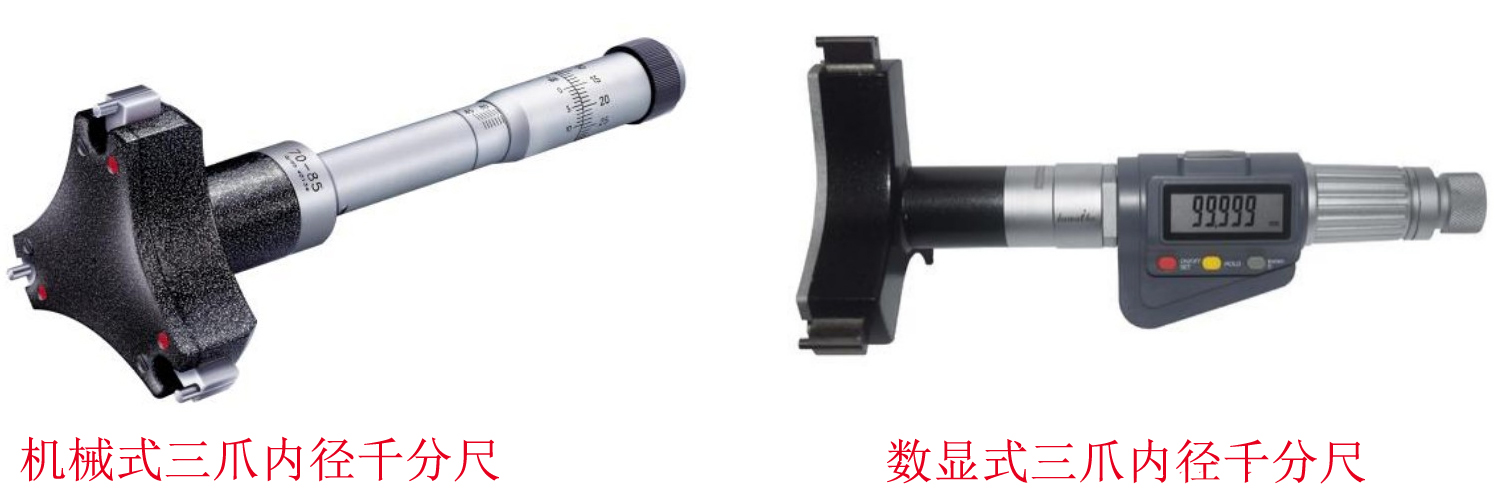

三爪内径千分尺的分类及应用

三爪内径千分尺又叫孔径千分尺，主要用于高精度内孔尺寸的精密测量。

三爪内径千分尺的示值误差测量

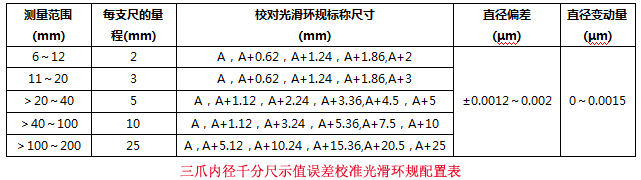

目前主要使用标准高等级的光滑环规进行三爪内径千分尺示值误差测量，这就要求客户配置一系列光滑环规。

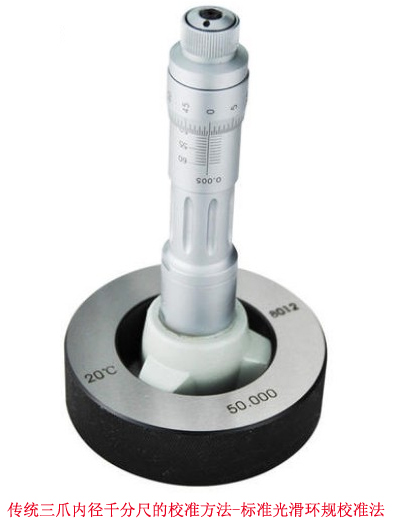

传统三爪内径千分尺校准方法需要一系列标准环规，需要拆换标准规完成校准，耗费成本高，且不能任意选择测量点位。

SJ5100系列光栅测长机采用一种高精度固定角度的测量V面与高精度测杆组合进行测量(见下方测量安装示意图)，可进行任意测量点位的连续准确测量。

使用高精度且经过校准的标准角度V面与高精度测杆组合接触测量可以准确地测量出三爪内径千分尺的示值误差，可实现在客户现场无标准光滑环规的情况下开展三爪内径千分尺多段示值误差校准，且可进行任意点位的示值误差校准，提升三爪内径千分尺的校准精度。
