HD300A全自动电容电流测试仪4PT连接方式及操作

PT连接方式

连接原理图

大部分变电站中的4PT的连接方式有两种接法，分别如图8和图9所示。对于图8中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。

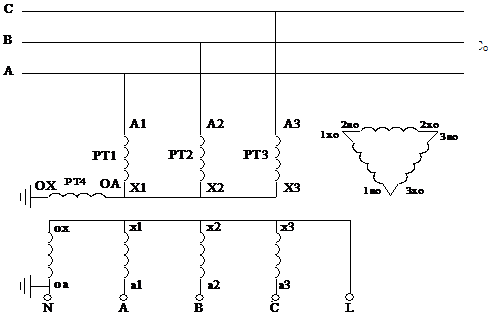

图8 4PT连接方式1电容电流测量

测量范围：0.3μF～200μF 1A～400A

准确度： ±(读数×5%+2字)

分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）

≥1000（1）

电压等级：0.1KV～99.9KV连续可调

零序3U0电压测量

测量范围：1V～100V AC 50HZ

准确度： ±(读数×1%+10字)

分辨率： 1～9.999（0.001） 10～99.99（0.01）

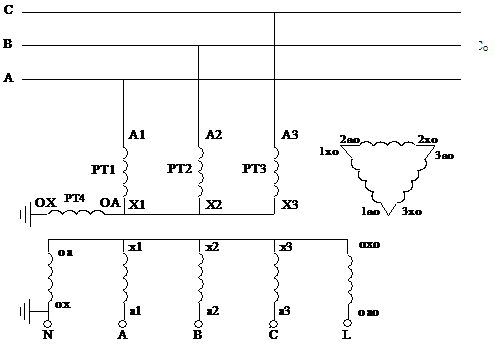

图9 4PT连接方式2

图9和图8中的接线唯一区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。

在图8和图9中,测量信号都是从N-L端注入。

在图8中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为1003

（V），则测量时PT变比为UL31003

。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图8所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。

在图9中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为1003

（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为UL31003+1003

（其中UL

为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。

图10 4PT连接方式3

第三种4PT接线方式如图10所示。这种接线方式比较少见，但在系统中还是存在。在图10中这种接线方式三相PT的三个二次辅助绕组即：1ao-1xo、2ao-2xo、3ao-3xo组成开口三角L601-L602，oa-ox和oao-oxo为零序PT的两个二次绕组，它们与开口三角L601-L602组成一个大的开口三角N600-L601。相电压也是从a、b、c与N600中测量。

对于这种接线方式，将L601和L602短接，并从N600和L601端注入测量电流，“PT方式”选择“4PT1”即可。

注意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。

测量注意事项

T的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：

（1）如果系统中变压器有中性点或者有接地变压器，也可采用前面介绍的变压器中性点异频信号注入法进行测量。

（2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。

将4PT连接方式转变为3PT连接方式的方法如下：

对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

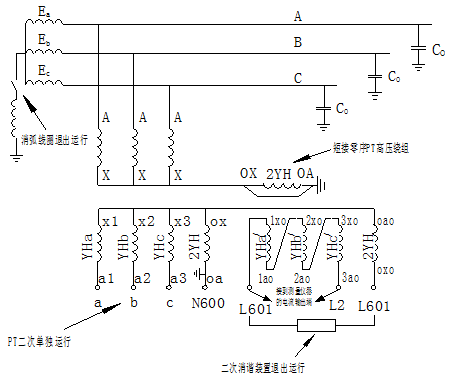

图11 4PT连接方式转变为3PT连接方式测量示意图

对于4PT连接方式3，将零序PT即图10中所示的PT4的高压绕组短接，将仪器的电流输出端接到图10中所示的开口三角L601-L602，就可以开始测量了。其接线图如图11所示。
