【技术】石油探井状态监测系统

石油探井分布分散，数量众多，出现异常现象需及时处理。人工巡视耗时长、时效性差；有线传输存在布线繁琐、成本高、现场无移动网络覆盖等诸多缺点。

现需要一种支持大量接入、覆盖范围广、数据传输高效且有数据中心可以汇总数据的无线传输技术进行数据采集，再通过中心处连接网络将数据同步给平台服务器进行相关的数据推送与展示。

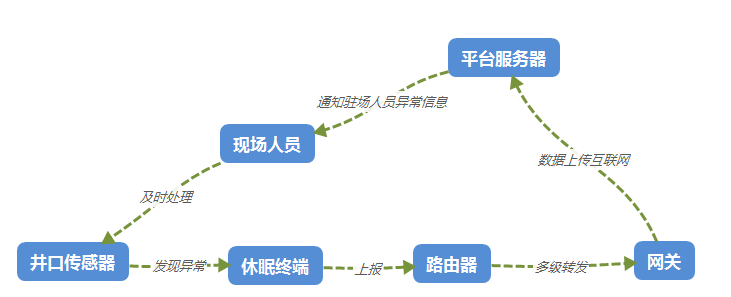

工作原理

每个井口安装一台休眠终端设备并与井口的三轴传感器对接作为报警节点，对每个井口状态进行监控。并在恰当的地方布置好路由器（协调器）终端设备与网关设备，完成整个数据网络的构建。

1

当有井口的三轴传感器探测到井口状态异常时，三轴传感器将异常数据发给对应的休眠终端设备；

2

该休眠终端将第一时间自我唤醒并将接收到的异常数据会同井口的节点ID、经纬度坐标进行上报；

3

该数据经由各级路由器设备接收转发给网关设备；

4

网关设备接收到数据后通过4G网络将数据传递给平台服务器，由平台服务器进行报警推送与数据呈现。

系统组成

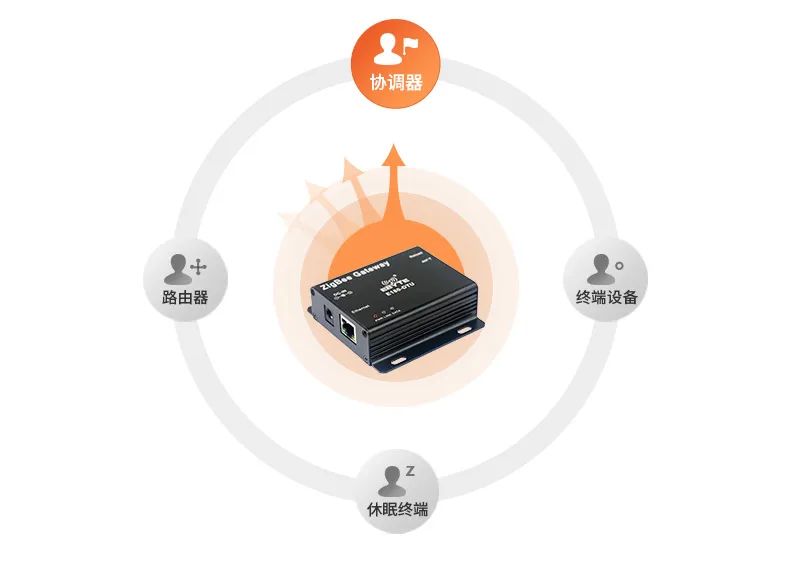

整个数据网络由休眠终端设备、路由器（协调器）终端设备、网关设备共同构成。

系统优势

低功耗性能优秀：所有勘探点均由休眠节点进行数据上报，均可采用电池供电，仅路由与网关需要持续供电。

网络自愈性强：采用zigbee自组网技术，若有设备损坏可以将设备移出网络使用备用设备替换，不会对其他节点的工作产生影响，系统稳定性好。

无需网络覆盖：整个数据网络独立运行，仅网关需要安装在有网络覆盖区域，其他设备都不需要网络支撑，适合在没有网络或者网络状态差的偏远地区。

核心设备

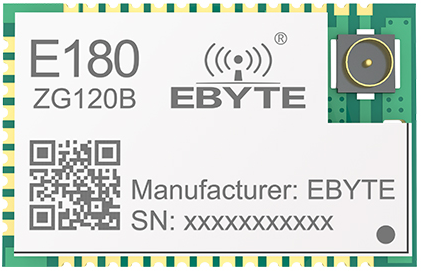

E180-ZG120B 是成都亿佰特基于 Silicon Labs EFR32MG1B 系列无线 SOC 设计生产的一款小体积 、低功耗、高可靠性的 ZIGBEE 模块，芯片自带高性能 32-bit ARM Cortex -M4 内核，内部集成功率放大器，发射功率最高可达到 20dBm。

是非常有潜力成为未来智能家具、物联网改造、工业自动化首选的无线微控制器。

亿佰特人每一天都致力于更有力的助力物联化、智能化、自动化的发展，提升资源利用率。
